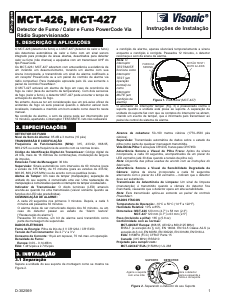

MCT-426, MCT-427

Detector de Fumo / Calor e Fumo PowerCode Via

Rádio Supervisionado

Instruções de Instalação

1. DESCRIÇÃO E APLICAÇÕES

O MCT-426 (detector de fumo) e o MCT-427 (detector de calor e fumo)

são detectores automáticos de calor e fumo com um sinal sonoro

integrado para proteção de áreas abertas, desenhados para detectar

calor ou fumo (não chamas) e equipados com um transmissor UHF do

tipo PowerCode.

Os MCT-426 / MCT-427 advertem com antecedência a existência de

um incêndio em desenvolvimento, tocando um alarme com sua

sirene incorporada, e transmitindo um sinal de alarme codificado a

um receptor PowerCode ou a um painel de controlo de alarme via

rádio compatível. Para instalação aprovada pelo UL use somente o

painel de controlo PowerMax+.

O MCT-427 activará um alarme de fogo em caso de ocorrência de

fogo ou calor (taxa de aumento da temperatura). Com dois sensores

de fogo (calor e fumo), o detector MCT-427 pode encurtar o tempo de

activação do alarme de fogo.

No entanto, deve-se ter em consideração que um pré-aviso eficaz de

acidentes de fogo só será possível quando o detector estiver bem

localizado, instalado e mantido em bom estado como descrito neste

manual.

Na condição de alarme, o som da sirene pode ser interrompido por

12 minutos, apertando o interruptor TEST/MUTE. Isto não restaurará

a condição de alarme, apenas silenciará temporariamente a sirene

enquanto a condição é corrigida. Passados 12 minutos, o detector

recomeça o som da sirene de alarme.

Nota: O

interruptor

TEST/MUTE

funciona como

interruptor

TEST (em

operação

normal) ou

como

interruptor

MUTE (em

condição de

alarme).

FURO DA

SIRENE

BOTÃO TEST /

MUTE & LEDS

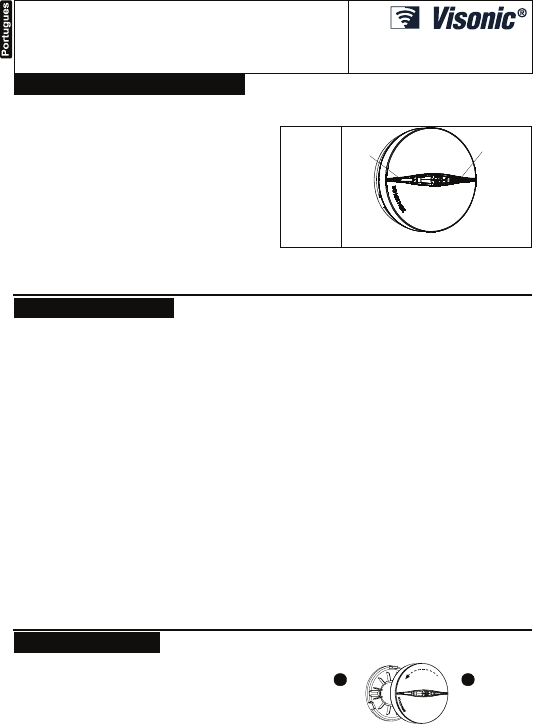

Figura 1. Vista Geral (MCT-427)

O acionador do interruptor tamper (Fig. 3) é pressionado contra o

suporte quando a unidade está presa ao suporte. A separação da

unidade do suporte faz com que os contatos do interruptor se abram,

criando um evento de tamper, que é informado pelo transmissor ao

painel de control do sistema de alarme.

2. ESPECIFICAÇÕES

DETECTOR DE FUMO

Nível de Som do Alarme: 85 dB a 3 metros (10 pés)

TRANSMISSÃO E CODIFICAÇÃO

Frequência de Funcionamento (MHz): 315, 433.92, 868.95,

869.2125 ou outra frequência de acordo com os normas locais.

Código de Identificação Digital do Transmissor: Código digital de

24 bits, mais de 16 milhões de combinações, modulação de largura

de impulso.

Extensão Total da Mensagem: 36 bits

Supervisão: Sinais automáticos com intervalos de 60 minutos (para

a versão de 315 MHz), de 15 minutos (para as versões de 433.92,

868.95, 869.2125 MHz) ou de acordo com os padrões locais.

Alertas de Tamper: Um caso de tamper (manipulação), separação da

unidade do seu suporte, é comunicado uma vez. Uma restauração da

manipulação é comunicadao quando o interruptor de tamper é restaurado.

Indicador de Transmissão: O diodo luminoso (LED) amarelo

acende-se quando há uma transmissão (visível somente quando as

funções do LED são predefinidas).

COMUNICAÇÃO DE ALARME:

A cada 20 segundos nos primeros 3 minutos. Depois, a cada 3

minutos até passados 30 minutos.

O alarme deixa de ser comunicado depois dos 30 minutos, ou em

caso do detector passar ao estado de “Alarm restore”

[“Restauração do alarme”].

Passados 30 minutos, um bit de alarme será transmitido como

parte da mensagem de supervisão.

DADOS ELÉTRICOS

Fonte de Energia: Pilha de litio de 3 V CR123A / CR17450.

Tensão de Funcionamento: De 2.7 V a 3 V.

Consumo de Corrente: 18 µA em repouso, 70 mA max. em operação

Densidade de Fumo:

Europa: 0.09 – 0.14 dB/m

EUA: 1.44%/pés a 2.74%/pés

Alcance de cobertura: 50–100 metros cúbicos (1770–3530 pés

cúbicos)

Supervisão: Transmissão automática de dados sobre o estado da

pilha como parte de qualquer mensagem transmitida.

Vida Útil da Pilha: 5 anos para CR123A, 8 anos para CR17450.

Advertência Sonora e Visual de Pilha Fraca: Apitos da sirene

incorporada, a cada 30 segundos, acompanhados de um piscar do

LED vermelho (até 30 dias quando a tensão da pilha cai).

Nota: Disponha das pilhas usadas de acordo com as instruções do

fabricante.

Advertência Sonora e Visual da Sensibilidade Degradada da

Câmara: Apitos da sirene incorporada a cada 30 segundos

alternando com o piscar do LED vermelho – indicam que o detector

deve ser substituído.

Transmissão de Advertência de Limpeza: Um sinal de limpeza

(manutenção) é transmitido quando a câmara do detector fica

manchada, causando que o detector opere em alta sensibilidade.

Nota: Esta transmissão aplica-se somente ao painel de controle

PowerMax+.

DADOS FÍSICOS

Temperatura de Operação: -10°C a 50°C (14°F a 122°F).

Humidade Relativa: 10% a 85%

Dimensões: MCT-426 120 mm (4.7") x 58 mm (2.3")

MCT-427 120 mm (4.7") x 63 mm (2.5")

Peso (Incluindo a pilha): 165 g (5.8 oz)

Conformidade com as normas:

MCT-426/427 Europa

:

(

868.95, 433.92 e 869.2125 MHz):

EN54-7 (a exceção do § 4.2), EN 14604. EN 54-5 Classe A2-S (a

exceção do

§ 4.4),

EN 60950, EN 300220, EN 30148

9, EN 50130-4.

EUA: 315MHz (FCC) CFR47 Parte 15

Canadá: (315 MHz): RSS210

Projetado para cumprir com :

MCT-426/427 EUA (315MHz): UL 268

3. INSTALAÇÃO

3.1 Separação

Separe a unidade do seu suporte de montagem como se mostra na

Figura 2.

SUPORTE DETECTOR

1 2

Agarre o suporte

com uma mão

Gire o detector

para a esquerda e

retire-o do suporte

Figura 2. Separando o Detector de seu Suporte
