1- Não instale o aparelho próximo a materiais sensíveis ao calor
ou de fácil combustão ou em superfícies que possam queimar.
2- Feche o regulador de pressão do botijão, quando não estiver
utilizando o forno.
3- A limpeza deve ser feita com o forno desligado.
4- A porta de vidro temperado só pode ser limpa quando estiver
fria, para evitar a sua quebra por choque térmico.
5- Na parte interna do forno, use uma esponja e sabão neutro
para limpeza.
6- Nunca use produtos abrasivos, corrosivos ou cortantes. Não
use saponáceos, esponjas de aço, ou produtos específicos para a
limpeza de fornos, etc.
7- Nunca jogue água no forno.
8- Mantenha o aparelho longe do alcance das crianças.
9- Nunca remova o aparelho quando estiver sendo usado.
RECOMENDAÇÕES IMPORTANTES DE SEGURANÇA
Obrigado por escolher a Suggar!
Neste manual, você encontra todas as informações sobre seu Forno
a Gás. Antes de usá-lo, leia atentamente as instruções e guarde o
manual para futuras consultas. Ao comprar o Forno a Gás Suggar
você optou pela mais avançada tecnologia disponível no mercado de
eletrodomésticos.
Este produto proporciona maior praticidade, economia
e rapidez no preparo dos alimentos.
Sempre que você for comprar um eletrodoméstico, lembre-se:
Suggar tem o melhor para você.

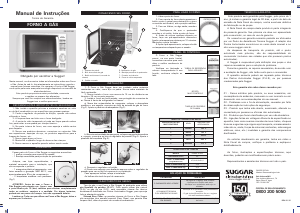

Manual de Instruções
Termo de Garantia
FORNO A GÁS
FG2001BR
SOLUÇÃO DE PROBLEMAS
PROBLEMA SOLUÇÃO
O QUEIMADOR NÃO ACENDE
- Verifique se o registro está fechado.
- Verifique se o botijão está vazio.
- Verifique se o queimador está sujo ou
molhado.
A CHAMA ESTÁ BAIXA
E/OU APRESENTA FALHAS
- Verifique se o queimador está parcialmente
entupido.
- O gás do botijão está no fim ou o registro
não está totalmente aberto.
A CHAMA SE APAGA DE VEZ
EM QUANDO.
- Verifique se há correntes de ar na direção
do forno.
CONHECENDO SEU FORNO
Fazem parte do Forno a Gás Suggar os seguintes acessórios:
- 1 grelha cromada para suporte do assado;
- 1 bandeja esmaltada para proteção do queimador.
Adquira, nas lojas especializadas, o
material necessário para a instalação, que
não acompanha o produto:
- 1 mangueira plástica transparente, com
faixa amarela e gravação NBR 8613, com
aproximadamente 80cm de comprimento.
- 2 braçadeiras metálicas com parafusos.
(Fig.1)
ATENÇÃO: Antes de usar o Forno a
Gás Suggar pela primeira vez, ligue-o com
a porta aberta por 10 (dez) minutos para eliminar completamente
todos os resíduos, vernizes e a umidade. Por alguns instantes,
poderá sair um pouco de fumaça. Isto não representa defeito.
Lembre-se: Toda vez que utilizar seu Forno a Gás Suggar, deixe-o
aquecer por 5 minutos.
ACESSÓRIOS
1 - Etiqueta do painél
2 - Bico de entrada de gás
3 - Botão multicontrol (controle de
chama)
4 - Grelha cromada
1- O Forno a Gás Suggar deve ser instalado sobre materiais
resistentes ao calor, como aço ou pedra. Nunca sobre materiais de
fácil combustão.
2- Nunca instale o forno com menos de 15 cm de distância nas
laterais e 25 cm na parte superior.
3- Instale o forno em local arejado, mas protegido de correntes de
ar. Nunca à frente de refrigerador ou freezer.
a) Numa das extremidades da mangueira, coloque a abraçadeira
metálica e, em seguida, conecte-a ao bico de entrada de gás do forno
(Fig.2). Aperte o parafuso da abraçadeira (Fig.3).
b) Na outra extremidade da mangueira, coloque a segunda abraçadeira
e, a seguir, conecte-a ao bico do regulador de pressão (Fig.4). Aperte o
parafuso da braçadeira (Fig.5).
c) Rosqueie o regulador no botijão.
d) Passe uma esponja com bastante espuma sobre o regulador de
pressão para ver se não há vazamento na instalação.
Caso apareçam bolhas, refaça a instalação.
As bolhas são sinal de que há vazamento.
INSTALAÇÃO
5- Queimador de gás
6 - Bandeja protetora do queimador
7 - Puxador anti-térmico
8 - Porta de vidro temperado
Tipo de gás: o seu Forno a Gás Suggar foi produzido para utilizar
gás liquefeito de petróleo (G.L.P.). Caso queira utilizar gás natural
(G.N.) ou gás de rua (G.R.), será necessário chamar um técnico
devidamente habilitado nos Postos Autorizados Suggar, para que seja
feita a adaptação exigida.
Sistema Easy Clean: as paredes internas do Forno a Gás Suggar
são revestidas com esmalte especial (Easy Clean), que permite uma
limpeza fácil, além de possuir um excelente acabamento.
CARACTERÍSTICAS GERAIS
1- Abra a porta do forno.
2- Com a porta do forno aberta,pressione o
botão contra o painel para destravá-lo e gire-o
no sentido anti-horário, até a posição máxima.
3- Com um fósforo, ou algo similar, acenda o
forno.
4- Certifique-se de que o queimador
acendeu e, só então, feche a porta do forno.
5- Antes de colocar qualquer alimento no
forno, faça um pré-aquecimento deixando-o
ligado na temperatura máxima por 10 minutos.
Mantenha a porta fechada.
6- Após o pré-aquecimento, coloque o botão
na temperatura adequada para o assado.
PARA LIGAR O FORNO
O Forno a Gás Suggar
possui, na sua parte frontal,
comandos e recursos para você
obter o melhor rendimento do
produto.
Verifique na ilustração o
número correspondente à sua
função, conforme relação ao
lado.
PAINEL DE CONTROLE
TABELA DE REFERÊNCIA
PARA ASSADOS
BOTÃO
MULTICONTROLE
TABELA DE CONTROLE
DE CHAMA
TABELA DE TEMPERATURA MÉDIA
POSIÇÃO NO BOTÃO
MULTICONTROLE
NÍVEL
TEMPERATURA
APROXIMADA
1 MÍNIMO 100
O
C
2 BAIXO 150
O
C
3 MÉDIO 200
O
C
4 ALTO 250
O
C
5 MÁXIMO 275
O
C
TERMO DE GARANTIA
Este produto será garantido pela Suggar, pelo prazo de 1
ano, já incluso a garantia legal de 90 dias, a partir da data de
emissão da Nota Fiscal da compra, contra eventuais defeitos
de fabricação ou de peças.
A Nota Fiscal de compra deste produto é parte integrante
da presente garantia. Sua primeira via deve ser apresentada
pelo consumidor, no caso do uso da garantia.
Os consertos em garantia somente poderão ser efetuados
por um Posto de Assistência Técnica Suggar. A relação dos
Postos Autorizados encontra-se no verso deste manual e no
site www.suggar.com.br.
As despesas de transporte do produto, até o posto
autorizado mais próximo, são de responsabilidade do
consumidor (inclusive nas cidades que não possuam postos
autorizados).
A Suggar é responsável pela definição das peças e dos
reparos necessários para a solução do problema.
Durante a garantia, os reparos necessários, de acordo com
a avaliação da Suggar, não terão custo para o consumidor
O aparelho somente poderá ser reparado pelos técnicos
dos Postos Autorizados Suggar (P.A.S), ou por pessoas
credenciadas pela Suggar.
Esta garantia não cobre danos causados por:
01 - Danos sofridos pelo produto, ou seus acessórios, em
conseqüência de acidentes, manuseio ou uso incorreto ou em
desacordo com as recomendações do seu manual.
02 - Problemas com o fio de alimentação, causados por falta
de observação às instruções de segurança.
03 - Produto que tenha sido aberto, examinado, alterado ou
consertado por pessoas ou oficinas não autorizadas.
04 - Produtos que foram danificados por uso não-doméstico.
05 - Ligações feitas em voltagem diferente da especificada no
aparelho, bem como avarias oriundas de maus tratos, choques
bruscos e agentes cuja origem seja transporte, armazenamento
indevido ou, ainda, forças da natureza (enchentes, sobrecargas
elétricas, raios, etc.) invalidam a garantia dos componentes
danificados.
Ao solicitar atendimento em garantia, tenha em mãos a
Nota Fiscal de compra, verifique o problema e explique-o
detalhadamente.
As fotos, ilustrações e especificações técnicas, aqui
descritas, poderão ser modificadas sem prévio aviso.
Representantes e assistentes técnicos em todo o país.
CARACTERÍSTICAS TÉCNICAS
MODELO
FORNO A GÁS
CAPACIDADE (litros)
45
PROD. S/ EMBALAGEM
(LargxAltxProf cm)
47,5x40,0x51,0
PESO S/ EMBALAGEM (kg)
14,5
PESO C/ EMBALAGEM (kg)
16,0
REV.01/15
RAZÃO SOCIAL:
Madson Eletrometalúrgica Ltda.
Belo Horizonte/MG
Rua Jerônimo Marcucci, 74
Bairro Olhos D´água
CEP: 30390-150
www.suggar.com.br
CENTRAL DE RELACIONAMENTO
0800 200 5050
