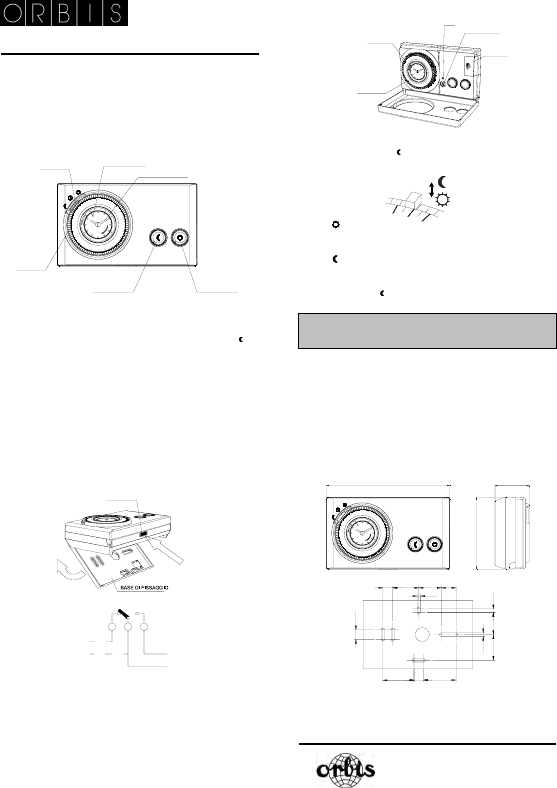

LYRA

CRONOTERMOSTATO ELETTROMECCANICO DA PARETE

MANUALE D’USO

Durante l’installazione ed il funzionamento del prodotto è necessario

rispettare le seguenti indicazioni:

Leggere attentamente le istruzioni riportate in questo manuale.

Il prodotto deve essere installato da persona competente.

Prima di accedere ai morsetti di collegamento assicurarsi che i conduttori da

collegare o già collegati allo strumento non siano in tensione.

Non alimentare o collegare il prodotto se qualche parte di esso risulta danneggiata.

Collegare il prodotto rispettando gli schemi descritti nel presente manuale e sullo

strumento.

DESCRIZIONE:

LYRA è un cronotermostato meccanico programmabile facile da usare che

permette di associare la temperatura desiderata ad una fascia d’ orario

programmabile con un semplice orologio meccanico con quadrante a cavalieri

imperdibili :

- 2 temperature indipendenti e programmabili. (Comfort 5 - Risparmio )

- Programma giornaliero.

- Facile impostazione dell’ orario tramite orologio meccanico con cavalieri

imperdibili.

- Possibilità di controllare il condizionamento e il riscaldamento.

- Intervallo minimo tra i livelli di temperatura : 15 minuti.

- Campo di regolazione della temperatura:

- Comfort : da +10 ºC a +40 ºC

- Risparmio : da 0 ºC a +25 ºC

- Possibilità di funzionamento manuale (Comfort, Automatico o Risparmio).

- Test dello stato batterie.

INSTALLAZIONE:

A parete tramite due tasselli o su scatola incasso rettangolare tipo 503. Per

accedere alla base di fissaggio, premere il pulsante di sgancio e sfilare la base

tirando verso l’ alto.

Per fissare il cronotermostato LYRA alla base inserire il frontale nelle due guide

poste sulla base e premere sino a fissare la linguetta nell’ apposito spazio.

COLLEGAMENTO:

INSERIMENTO E SOSTITUZIONE DELLE BATTERIE:

Utilizzare batterie alcaline modello LR06 (AA) da 1,5 V (non incluse).

Rispettare la polarità serigrafata nel fondo del vano batterie .

La durata approssimativa delle batterie è di un anno.

Depositare le batterie scariche negli appositi contenitori rispettando al meglio

l’ ambiente.

LYRA sul frontale ha un pulsante di test che permette di verificare la buona carica

delle batterie.

Se il led posto sopra al pulsante di test non si accende sostituire le batterie

IMPOSTAZIONE ORARIO

Girare il quadrante in senso orario ( MAI ANTIORARIO ) sino a far coincidere le

lancette all’ ora reale.

PROGRAMMAZIONE

Alzando i cavalieri nella fascia d’orario desiderata il cronotermostato funzionerà

con la temperatura Risparmio ( ).

Abbassando i cavalieri nella fascia d’orario desiderata il cronotermostato

funzionerà con la temperatura Comfort ( 5 ).

COMANDO MANUALE

3 posizioni:

.- Permanentemente temperatura Comfort .

¡ .- Automatico. Secondo posizionamento cavalieri.

.- Permanentemente temperatura Risparmio.

REGOLAZIONE DELLA TEMPERATURA:

La temperatura si può regolare tramite i due selettori posti sul frontale delle LYRA

Temperatura Risparmio. ( ).

Temperatura Comfort. ( 5 ).

CARATTERISTICHE TECNICHE:

Alimentazione: 2 Batterie alcaline LR06/AA 1,5V

Portata contatto: 5 (1) A /250 V∼

Durata delle batterie: Approssimativamente 1 anno

Prove di Tipo: 1B,1S, 1T e 1U

Preci

sione di misura della temperatura: ± 1 ºC

Temperatura di funzionamento: Da -10 ºC a + 45 ºC

Misura e regolazione della temperatura: Da + 0 ºC a + 40 ºC

Classe di protezione: II secondo EN 60335 installato

correttamente

Tipo di protezione: IP40 secondo EN 60529

installato correttamente

Adatto ad inquinamento ambientale: Tipo Normale

DIMENSIONI:

NOTA.- Queste istruzioni d’uso possono anche essere facilmente consultate

tramite smartphone scansionando il codice QR CODE riportato sulla base di

fissaggio del Cronotermostato.

A016.32.56418

ORBIS ITALIA S.p.A.

Via L.Da Vinci, 9/B 20060 Cassina de’ Pecchi -MI-

Tel.- 02/95343454 Fax- 02/9520046

e-mail: info@ orbisitalia.it

http://www.orbisitalia.it

ATTENZIONE:

LA COMMUTAZIONE DEL RELE’, AVVERRA’ DOPO CIRCA 60 secondi,

DALL’ ULTIMA IMPOSTAZIONE DELLA TEMPERATURA.

12

9

6

3

24

3

6

9

12

15

18

2

1

COMANDO

MANUALE

INDECE ORARIO

LANCETTE ORARIO

CAVALIERI

SELETTORE

TEMPERATURA

RISPARMIO

SELETTORE

TEMPERATURA

COMFORT

CONDIZIONAMENTO

RISCALDAMENTO

123

VANO

BATTERIE

LED

COMANDO

MANUALE

QUADRANTE

TEST BATTERIE

12

9

6

3

24

3

6

9

12

15

18

2

1

142

84

40

17

263011.5

4

26

30

11

37.511

36

4

4

BASE DI FISSAGGIO

PULSANTE

DI SGANCIO
