Manual Nodor Flat 20 Soft Exaustor

Manual



Geehrte(r) Kunde(in),

wir sind überzeugt davon, dass Sie mit dem Kauf unserer

Abzugshaube die richtige Wahl getroffen haben und Sie mit dem

Gerät zufrieden sein werden. Um einen ordnungsgemäßen

Betrieb des Geräts zu garantieren, ist es notwendig, die vorlie-

gende Bedienungsanleitung sorgfältig zu lesen.

EINbAUANLEITUNG WARTUNG UND GEbRAUCH



Vor Installation und Inbetriebnahme der Abzugshaube müssen

Spannung (V) und Frequenz (Hz.) überprüft werden. Diese

Angaben befinden sich auf dem Typenschild und müssen mit den

Spannungs- und Frequenzwerten des Installationsorts übereins-

timmen.

Das Typenschild mit den technischen Daten befindet sich im

Inneren des Geräts.

Für eine optimale Leistung des Dunstabzugs empfehlen wir den

Einbau eines Rohrs mit einem Durchmesser von mindestens 120

mm. Wir empfehlen weiterhin, ein Rohr aus hartem PVC zu

verwenden.

ELEKTROANSCHLUSS

Das Kabel der Abzugshaube an eine gut zugängliche Steckdose

oder eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite

von mindestens 3 mm anschließen.

Der Hersteller haftet nicht für Schäden, wenn nicht alle geltenden

Sicherheitsvorschriften zur Gewährleistung eines korrekten und

einwandfreien Betriebs der Elektrik eingehalten werden.



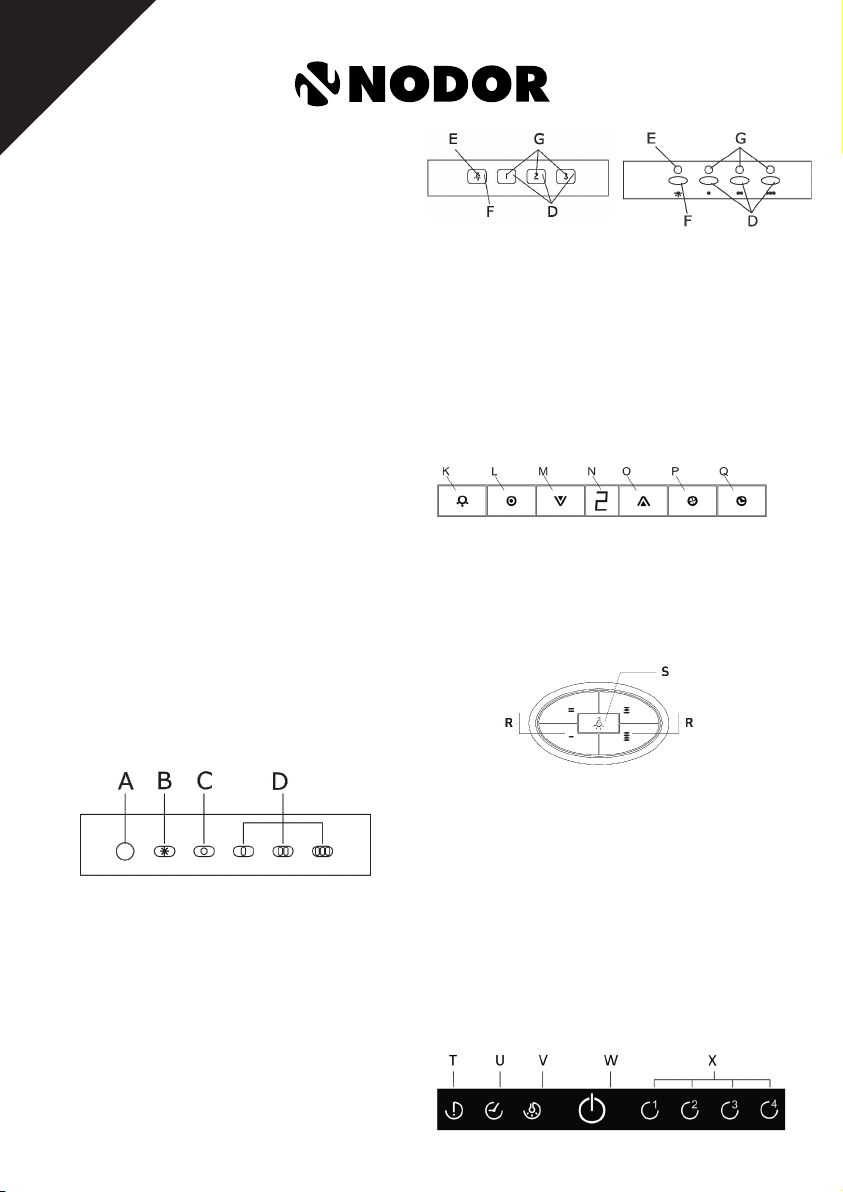

Dieses Bedienungsfeld befindet sich auf der Vorderseite der

Abzugshaube und umfasst:

- 3 Schalter zur Funktionskontrolle des Motors (Position 1., 2.

und 3. Geschwindigkeit) (Ref. D)

- Motorausschaltknopf (Ref. C)

- Kontrolllampe für die Motorfunktion (Ref. A)

- Schalter für die Beleuchtungslampe (Ref. B)



Dieses Bedienungsfeld befindet sich an der Vorderseite der

Haube und besteht aus den folgenden Funktionen:

- 3 Tasten zur Motorsteuerung (Position 1., 2. und 3.

Geschwindigkeit) (ref. D).

- Kontrolllampe Beleuchtung (Ref. E).

- Kontrolllampe Motor (Ref. G).

- Taste für Lampe (Ref. F).

 Um die Betriebsdauer der Haube zu programmie-

ren, muss die Taste etwa zwei Sekunden gedrückt gehalten wer-

den, bis das rote LED aufblinkt. Das Gerät läuft dann 15 Minuten.

Nach Ablauf der 15 Minuten stoppt der Motor und das Licht geht

aus, falls es an gewesen ist. Das Gerät kann während der 15

Minuten durch einmalige Betätigung der Zeittaste angehalten

werden.



Dieses Bedienungsfeld befindet sich auf der Vorderseite der

Abzugshaube und umfasst:

- Schalter für Beleuchtungslampe (Ref. K).

- Ein- /Ausschaltknopf des Motors (Ref. L).

- Schalter für Geschwindigkeitsreduzierung des Motors (Ref. M).

- Geschwindigkeitsanzeige für den Motor (Ref. N).

- Schalter für Geschwindigkeitserhöhung des Motors (Ref. O).

- Schalter für direkte Aktivierung des TURBO Modus des

Motors (Ref. P).

- Schalter für Zeiteinstellung des Motors (Ref. Q)

Die Abzugshaube funktioniert 5 min mit der eingestellten

Geschwindigkeit und jeweils 5 min mit jeder der niedrigeren

Geschwindigkeiten bis zum kompletten Stillstand.



Dieses Bedienungsfeld befindet sich auf der Vorderseite der

Abzugshaube und umfasst:

- 4 Schalter für die Funktionskontrolle des Motors (Position 1.,

2. und 3. Geschwindigkeit und Turbo) (Ref. R)

- Schalter für Beleuchtungslampe.



Das Bedienfeld befindet sich an der unteren Seite der Haube und

enthält die folgenden Funktionen:

-Anzeige und Taste für Hinweis auf Filterreinigung (siehe T).

Wird von Zeit zu Zeit als Hinweis darauf aktiviert, dass der Filter

gereinigt werden sollte und kann mit einem Druck auf die Taste

wieder deaktiviert werden.

-Schalter für Zeiteinstellung des Motors (Ref.U )

Die Abzugshaube funktioniert 5 min mit der eingestellten

Geschwindigkeit und jeweils 5 min mit jeder der niedrigeren

Geschwindigkeiten bis zum kompletten Stillstand.

-Taste für Lampe (Ref. V).

-Ein- /Ausschaltknopf des Motors (Ref. W).

-3/4 Tasten zur Motorsteuerung (Position 1., 2., 3., und 4.

Geschwindigkeit) (ref. X).

D
