SPEAKER INSTALLATION(for New Construction, skip to step #3)

1. Cut the appropriate size opening in the wall or ceiling using

the template provided. If the template is not available, cutout

dimensions are provided on the Klipsch website,

www.klipsch.com. Sizes listed are minimum. If accuracy of cut

cannot be achieved, you may add 1/4" to each dimension. Be

careful not to cut through any existing wiring or plumbing.

Avoid compromising any fire stops between studs.

2. Run speaker wiring (18 gauge minimum) to the openings. Be

sure to comply with all building codes in your area.

3. Attach the wire to the speaker using the wire’s color coding or

markings as a guide to maintain proper polarity.

4. Insert the speaker assembly into the opening and attach by

tightening the four Phillips screws (figure 3). The frame’s

“dog” legs will swivel out and “sandwich” the wall and frame

together. (Klipsch new construction brackets make this simple

if used prior to drywall installation.)

5. At this point, you may paint the speaker grilles before

inserting them into the speakers. Klipsch grilles are designed

to accept most types of paint. You may wish to remove the

scrim material before painting. It may be reinserted after the

paint is dry. Care should be taken to avoid excessive paint

build-up in the grille perforations.

6. Press the grille into place.

See back page for more illustrations.

OPERATING CONTROLS

Mid-Bass and Tweeter Attenuator Switch

(3000 and 5000 Series)

Some models feature a Tweeter switch (3000 series) or both a

Mid-Bass and a Tweeter switch (5000 series) located on the

front baffle. The switch allows a setting of either 0dB (normal) or

–3dB in the respective frequency range. If installing in an

acoustically bright room, such as a bathroom or kitchen, you

may want to adjust the Tweeter level switch. If the speaker is

located in a corner and produces too much bass, you may need

to adjust the Mid-Bass level switch. The position of the switch

should always be checked prior to attaching the grille.

Pivoting Horn (In-Wall Models)

The 3000 and 5000 series feature a pivoting horn that allows

the horn to be toed-in. Before the grille is installed, carefully aim

the horn toward the listening area.

Swiveling Horn Tweeter (In-Ceiling Models)

Klipsch Reference in-ceiling models (3000 and 5000 Series)

feature a swiveling tweeter to aim the high frequencies. To aim

sound directly at the listening area, gently adjust the horn to the

desired angle before the grille is installed.

Do not attempt to turn the tweeter stem while adjusting the

swivel tweeter.

Infrared Sensor Mount

(In-Wall Models)

The 2000, 3000 and 5000 Series in-wall speakers feature a

1/2’’ infrared sensor locator on the baffle.

WARRANTY–U.S. AND CANADA ONLY

The Warranty below is valid only for sales to consumers in the

United States or Canada.

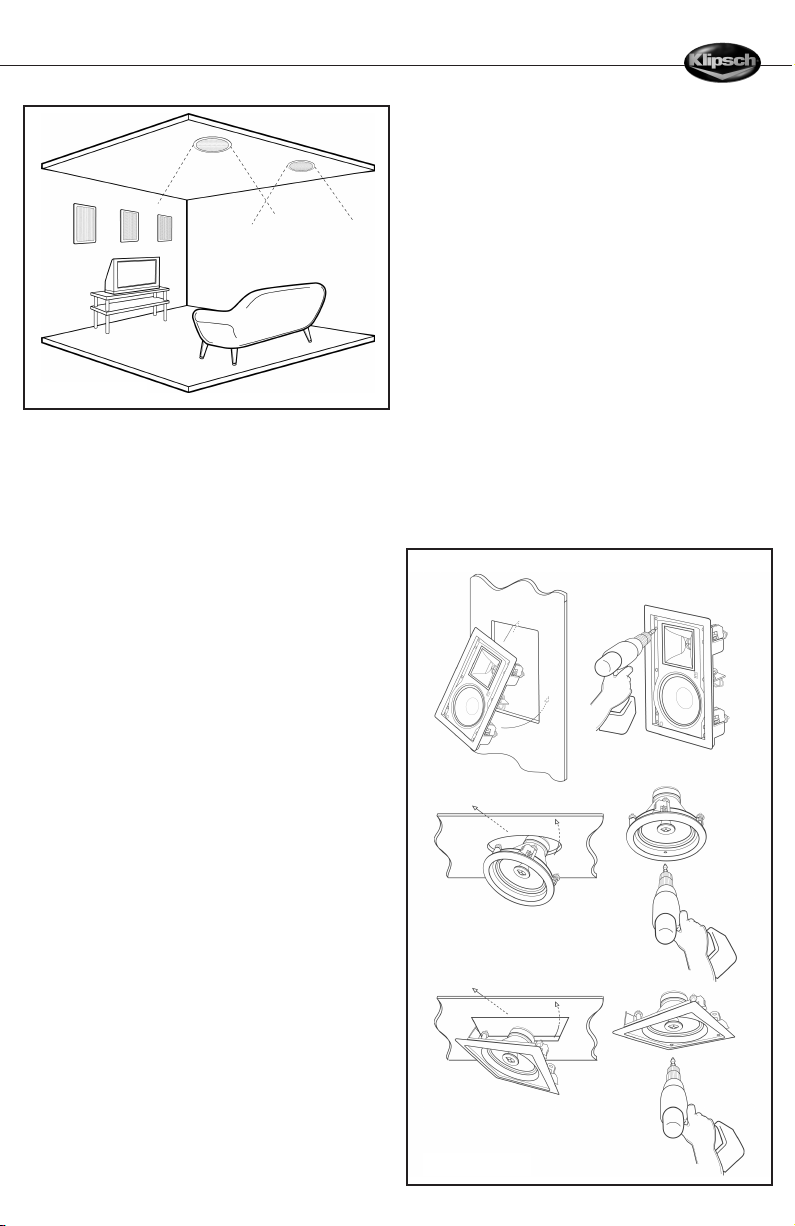

Figure 2

Figure 3
