Manual

4. CONEXÃO COM A CENTRAL:

O detector de fumaça DTI-700 possui uma base

acoplada que deve ser coloca no ponto determinado

para a instalação do detector de fumaça. O detector de

fumaça será rosqueado a essa base. A ligação entre os

vários detectores de fumaça conectados à central deve

ser feita de maneira paralela , como mostrado nas

figuras 4 e 5 a frente.

5. CONFIGURAÇÃO DO ENDEREÇO:

O endereço do DTI-700 deve ser

configurado antes da conexão com sua base e

consequentemente, antes de ser conectado ao painel

de controle e ligar a alimentação. O endereço do DTI-

700 é definido pelo posicionamento das 2 chaves

giratórias no fundo do dispositivo. O endereço 99 é

reservado ao sistema. Utilize uma chave de fenda para

posicionar cada chave. Veja a figura 2 para mais

detalhes.

A faixa de endereço válida é de 00 a 98

6. CONFIGURAÇÃO DE CONEXÃO 2 OU 4 FIOS:

O DTI-700 é capaz de operar em modo 2 ou 4 fios. A

tabela 1 e 2 ilustra as diferenças entre cada ligação.

Para colocar no modo que mais se ajusta à condição

que vai ser instalado o detector de fumaça, encontra-se

no fundo do DTI-700 três jumpers que fazem essa

alternância entre modos. A figura 3 mostra como

configurá-los para alternar entre os modos 2 ou 4 fios.

IMPORTANTE:

7. MONTAGEM DO DTI-700:

Antes de montar, remova do detector a cobertura contra

poeira (Vide figura abaixo). Monte e conecte a base de

acordo com as suas instruções. Monte o detector na

base girando-o no sentido horário até ele encaixar no

lugar. A sequencia de figuras abaixo mostram o detector

acoplado a base

A cobertura contra poeira PODE ser recolocada ou

mantida durante períodos de construção, mas

DEVE ser removida quando o sistema de alarme

estiver habilitado.

ATENÇÃO:

1° Passo: Coloque a indicação da parte inferior na

m e s m a d i r e ç ã o d a p r i m e i r a i n d i c a ç ã o

para parte superior.

2° Passo: Depois das indicações estarem na mesma

direção, gire a parte inferior para a direita

(conforme figura abaixo).

Português

1. AVISO:

Estas instruções cobrem a instalação do detector de

fumaça endereçável DTI-700. Instale, teste e mantenha

o DTI-700 de acordo com estas instruções, o código

ABNT NBR 17240, códigos locais e autoridades que têm

jurisdição para esse tipo de regulamentação. O não

seguimento dessas instruções pode acarretar em falhas

ou prejudicar o pleno funcionamento do dispositivo

instalado. A JFL não se responsabiliza por dispositivos

instalados, testados ou mantidos inadequadamente.

2. DESCRIÇÃO DO DISPOSITIVO:

O DTI-700 é tido como um detector de fumaça

fotoelétrico microcontrolado para áreas abertas. Este

detector foi projetado para ser conectado à central

Vulcano-400 através do laço endereçável utilizando 2

ou 4 fios.

IMPORTANTE:

- A máxima área de cobertura para um detector

pontual de fumaça, instalado em um ambiente livre e

desobstruído, a uma altura de até 8m, em teto plano

ou com vigas de até 0,20m, e com até oito trocas de

ar por hora, é de 81m².

- Os detectores de fumaça devem estar localizados

no teto, distantes no mínimo 0,15m da parede lateral

ou vigas.

Um indicador LED pisca em intervalos de 2 segundos

para indicar que existe comunicação entre o detector e a

placa controladora e que o mesmo encontra-se em

estado normal de operação. Caso não exista

comunicação entre a central e o dispositivo ou o detector

esteja em alarme, o LED piscará rapidamente.

3. INSTALAÇÃO DO DTI-700:

É recomendável a utilização de fio 18 AWG (1,2 mm) ou

superior para fazer a conexão entre o DTI-700 e a

central Vulcano-400. A distância total entre a central e o

dispositivos instalado não deve exceder o especificados

na tabela 1 e 2.

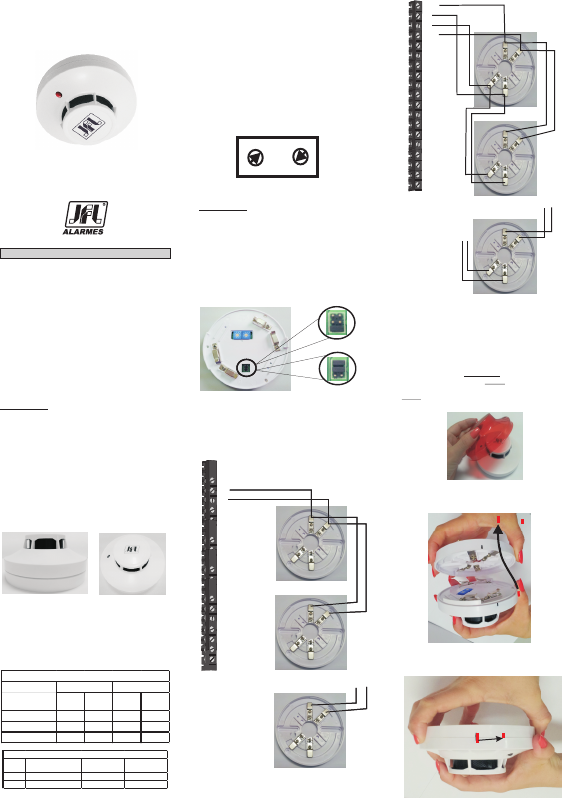

MANUAL DE INSTALAÇÃO

DETECTOR DE FUMAÇA

ENDEREÇAVEL

DTI-700

Figura 1 - Vista lateral e superior do DTI-700

Modo 2

fios

Modo 4

fios

Modo 2

fios

Modo 4

fios

Consumo/Disp. Baixo Médio Baixo Médio

Distância máx. (m) 1000* 1400* 1000* 1400*

Imunidade a ruído Alta Altíssima Média Alta

Tabela 1 – Comparação entre modos 2 e 4 fios e classe A e B

Classe A Classe B

Ligação Consumo (A)/dispositivo Distância máx. (m) Imunidade a ruído

2 fios Baixo 1000* Média

4 fios Médio 1400* Alta

Tabela 2 – Comparativo entre modos 2 e 4 fios

* Vide tópico especificações de fiação (cabeamento)

EXEMPLO: 9 4 = Endereço 94

Figura 2

DEZENAS UNIDADES

Figura 3 - Configuração do modo 2 ou 4 fios

Ligação Modo 2 Fios

Ligação Modo 4 Fios

A EN D

ALM

GND

...

ALM

GND

...

Figura 4: Ligação paralela Modo 2 fios

ALM

Figura 5:Ligação paralela Modo 4 fios

ALM

GND

...

ALM

Descarregue o manual em português (PDF, 5.13 MB)
