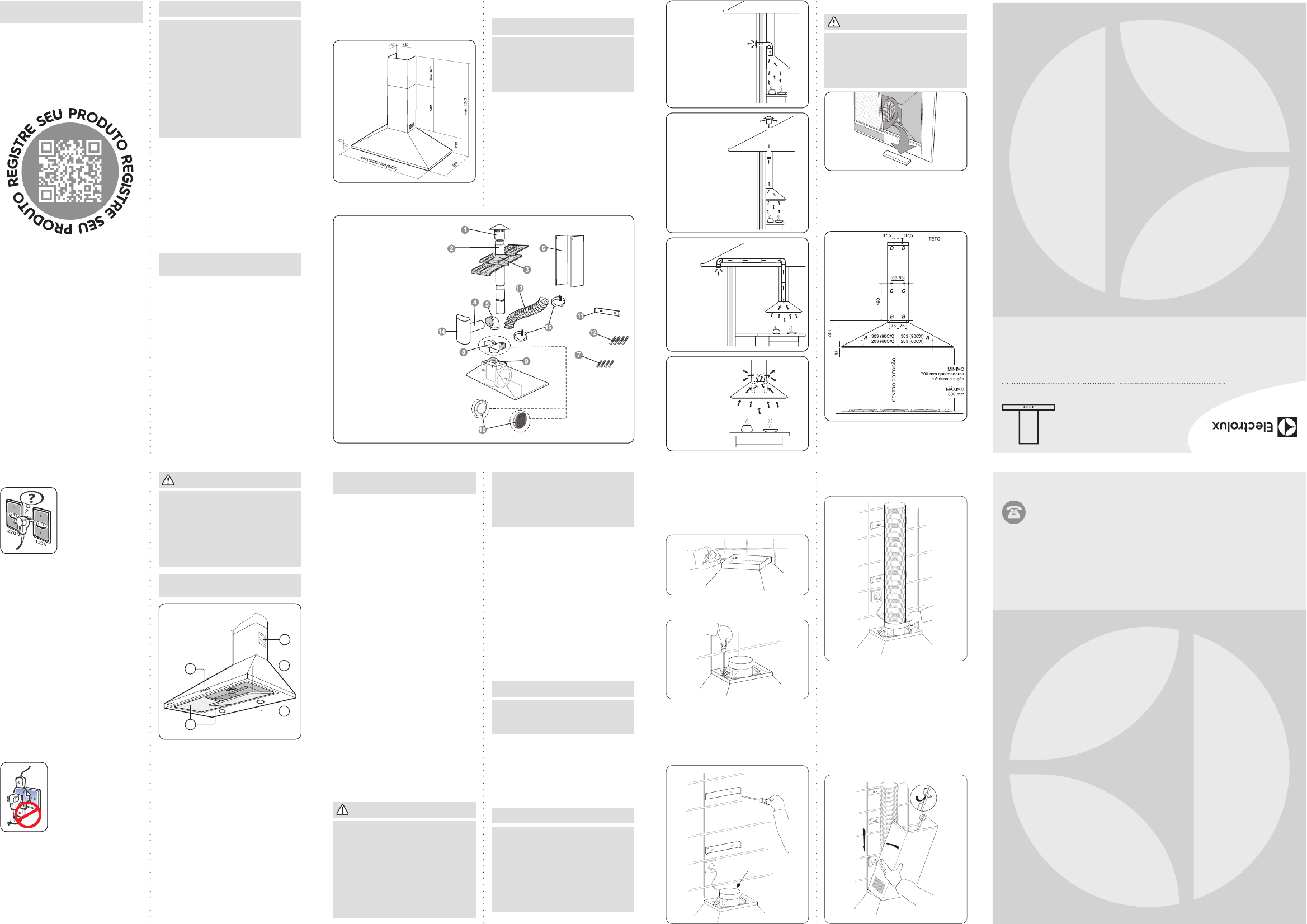

Manual Electrolux 90CXS Exaustor

Manual

2 6

3 7

4

5

www.electrolux.com.br

69500201/A

G0008629/001

Nov/17

Obrigado por escolher a Electrolux.

Neste manual você encontra todas

as informações para a sua seguran-

ça e o uso adequado da sua Coifa.

Leia todas as instruções antes de

utilizar o aparelho e guarde-as para

futuras referências.

Para sua tranquilidade, a Electro-

lux possui uma rede de Serviços

Autorizados altamente qualificada

para instalar a sua Coifa. Entre em

contato com um dos Serviços Au-

torizados Electrolux da relação que

acompanha o produto. A instalação

deste produto não é gratuita e para

este serviço será cobrada uma taxa

de instalação.

Esta instalação não compreende

serviços de preparação do local

(ex.: alvenaria, rede elétrica, toma-

das, disjuntor, e outros acessórios

que não acompanham o produto*),

pois são de responsabilidade do

consumidor.

*Acessórios necessários para a

instalação (não fornecidos).

Condições do Local de

Instalação

Quando instalada a coifa deve

estar no mínimo a 70 cm acima

dos queimadores elétricos ou dos

queimadores a gás do fogão.

Se o fabricante do fogão especi-

ficar uma distância maior deve ser

usada esta informação.

Este produto não se destina à

utilização por pessoas (inclusive

crianças) com capacidades físicas,

sensoriais ou mentais reduzidas,

ou por pessoas com falta de expe-

riência e conhecimento, a menos

que tenham recebido instruções

referentes à utilização do produto

ou estejam sob a supervisão de

uma pessoa responsável pela sua

segurança. As crianças devem

ser vigiadas para assegurar que

elas não estejam brincando com

o produto.

1. Segurança

3004 8778 Capitais e Regiões Metropolitanas

0800 728 8778 Demais Regiões

Electrolux do Brasil S.A.

R. Ministro Gabriel Passos, 360

Fone: 41 3371-7000

CEP 81520-900

Curitiba - PR - Brasil

Guarde a nota fiscal de compra.

A garantia só é válida mediante

sua apresentação no Serviço

Autorizado Electrolux.

A etiqueta de identificação onde

estão as informações do código,

modelo, fabricante e outras, será

utilizada pelo Serviço Autorizado

Electrolux caso sua coifa neces-

site reparo. Não retire-a do local

onde está adesivada.

Importante

Importante

Alguns acessórios não são for-

necidos junto com produto (não

fornecido) devido as diversas

opções de instalação de sua

coifa Electrolux.

Dicas ambientais

O material da embalagem é reci-

clável. Procure selecionar plásticos,

papel e papelão e enviar às com-

panhias de reciclagem.

Este aparelho não pode ser tratado

como lixo doméstico. Em vez disso

deve ser entregue ao centro de

coleta seletiva para reciclagem de

equipamentos eletro-eletrônicos.

Este produto foi desenvolvido ex-

clusivamente para uso doméstico.

A Electrolux não se responsabiliza

por acidentes causados por uma

instalação que não tenha sido fei-

ta de acordo com as informações

contidas neste Manual.

Atenção

Atenção

Antes de instalar a coifa, retire a

película que protege a superfície

do produto e o calço localizado

na parte interna da coifa, atrás

do motor.

Atenção

Certifique-se de que a parede ou

móvel onde a coifa será instalada

é forte o suficiente para suportar

o peso do produto.

Os parafuros e buchas que acom-

panham o produto são para apli-

cação de paredes de alvenaria.

Instalações em tetos que não

sejam de alvenaria é de inteira

2. Descrição da Coifa

3. Instalação

60CXS, 90CXS

MANUAL DE INSTRUÇÕES

COIFA

Para o Usuário/Instalador

Antes de ligar a sua

Coifa, verifique se a

tensão (voltagem)

da tomada onde a

Coifa será ligada é

igual a tensão in-

dicada na etiqueta

localizada próxima ao plugue (no

cabo elétrico).

Para evitar choque elétrico, desligue

a coifa da tomada sempre que fizer

limpeza ou manutenção.

Nunca desligue a coifa da tomada

puxando pelo cabo de alimenta-

ção. Desligue-a puxando pelo plu-

gue. Não prenda, torça ou amarre

o cabo de alimentação e não tente

consertá-lo.

Se o cabo de alimentação for da-

nificado, entre em contato com o

Serviço Autorizado Electrolux para

providenciar a substituição a fim de

evitar riscos.

Para evitar acidentes, não modifi-

que as especificações ou caracte-

rísticas da sua coifa.

Não altere o plugue da

sua coifa.

Conecte a sua coifa a

uma tomada exclusiva

e não utilize extensões

ou conectores tipo T

(benjamim).

Este produto pode funcionar nas

versões recirculador ou exaustor.

Consulte as recomendações de ins-

talação para uso como recirculador

ou exaustor na seção Instalação.

Nunca limpe a coifa com fluidos

inflamáveis.

Acessórios

Manual do Usuário

Em caso de dúvida, ligue para o

Serviço de Atendimento ao Consu-

midor 3004 8778 (capitais e demais

regiões metropolitanas) ou 0800

728 8778 (demais regiões). Consulte

nosso site, www.electrolux.com.br,

nele você poderá encontrar infor-

mações sobre acessórios originais

Electrolux, assim como informações

de manuais e catálogos de toda a

linha de aparelhos Electrolux.

1. Painel de controle

2. Filtros de alumínio laváveis

3. Lâmpadas

4. Filtro de carvão ativado (deve

ser usado somente no modo

recirculação/depurador)

5. Saídas laterais da chaminé (so-

mente para o modo recirculação)

Dimensões da coifa

As principais dimensões da sua coi-

fa estão ilustradas na figura a seguir.

Modos Recirculação/

Exaustão

No modo recirculação o ar é filtrado

através do filtro de carvão ativado

e circula novamente no ambiente

através das saídas laterais na

chaminé.

No modo exaustão o ar é levado

para fora do ambiente através de

um duto com diâmetro de 120 mm

que deve ser conectado ao suporte

localizado na parte superior do

corpo da coifa.

Fixação da Coifa

3. Fixe a parte superior do corpo

da coifa com 2 parafusos (passo

1). Retire os filtros de alumínio

e coloque os 2 parafusos que

fixam a parte interna da coifa (A

no passo 1).

Todas as dimensões estão em

milímetros.

1. Tampa externa duto

(não fornecida)

2. Duto com comprimento

1200 mm, diâmetro 120

mm (não fornecido)

3. Folha metálica para ve-

dação (não fornecida)

4. Duto diâmetro 120 mm

(não fornecido)

5. União duto, diâmetro

120 mm (não fornecida)

6. Chaminé

7. Parafusos

8. Recirculador T

9. Suporte fixação duto

10. Filtros de carvão

ativado

11. Suporte fixação

chaminé

12. Buchas 6 mm

13. Duto flexível com

uniões (não fornecido)

14. Saída de ar (não

fornecida)

15. Abraçadeira do duto

(não fornecida)

A ELECTROLUX DO BRASIL S/A,

buscando a melhoria contínua de

seus produtos, reserva-se o direito

de alterar as características gerais,

técnicas e estéticas de produtos

por ela comercializados sem prévio

aviso.

Modo Exaustão

1. Verifique a altura da coifa em

relação ao fogão e faça uma

marcação correspondente ao

centro do fogão.

4. Fixe o suporte do duto na parte

superior do corpo da coifa.

5. Usando ainda a marcação do

centro do fogão, faça os 4 furos

para a fixação dos suportes da

chaminé (C e D no passo 1). Colo-

que as buchas e fixe os suportes

das chaminés com os parafusos.

5

1

4

2

3

6. Encaixe o duto no suporte e

fixe-o.

Modo Exaustão com

saída traseira

Modo Exaustão com

saída superior

Modo

Exaustão

com saída

lateral

Modo

Recirculação

responsabilidade do consumidor

e possíveis danos materiais ou de

produto, e acidentes pessoais não

serão cobertos pela garantia do

produto pela Electrolux.

Quando instalado horizontalmente

o duto deve ficar levemente inclina-

do para cima (aprox. 10°) para faci-

litar a saída do ar para o ambiente

externo. Veja nas figuras a seguir

as possíveis formas de instalação:

Importante

O duto não acompanha o pro-

duto e deve ser adquirido pelo

Consumidor.

Importante

Se o seu fogão ficar no canto

encostado ou muito próximo da

parede, a coifa ficará deslocada

do centro do fogão, podendo

prejudicar a eficiência do produ-

to. Antes de iniciar a instalação,

avalie a melhor maneira de fixar

sua coifa.

2. Faça os 4 furos de Ø6 mm (A e B

no passo 1) de fixação da coifa

e coloque as buchas.

7. Coloque o plugue do cabo de

alimentação na tomada. Para

que o cabo de alimentação não

fique aparente, é recomendável

que a tomada onde ele será co-

nectado esteja na área coberta

pela chaminé.

8. Posicione a chaminé inferior no

corpo da coifa e encaixe-a no

suporte.
