Manual Electrolux 90CXS Exaustor

Manual

8

12

9 13

10 14

11 15

Caso a tensão de alimentação

do produto esteja fora dos limites

indicados na tabela Variação

Admissível de Tensão, solicite

à concessionária de energia a

adequação dos níveis de tensão

e instale um regulador de tensão

(estabilizador) com potência igual

ou superior a 2000 VA. Se houver,

no local da instalação, variação

de tensão fora dos limites especi-

ficados (vide tabela citada acima)

ou quedas frequentes no forne-

cimento de energia, o produto

poderá sofrer alterações no seu

funcionamento. Caso isso ocorra,

retire o plugue da tomada por 5

minutos e reconecte-o a seguir.

Importante

A Electrolux do Brasil S.A. con-

cede garantia contra qualquer

defeito de fabricação aplicável

nas seguintes condições:

1. O início da vigência da garan-

tia ocorre na data de emissão

da nota fiscal de venda ao

Consumidor correspondente

ao produto a ser garantido,

com identificação obrigatoria

de modelo e características do

produto;

2. O prazo de vigência da ga-

rantia é de 12 (doze) meses con-

tados a partir da emissão da

data nota fiscal e conforme o

item “1” acima, assim divididos:

2.1. 03 (três) meses de garantia

legal e,

2.2. 09 (nove) meses de garantia

contratual cedida pelo fabri-

cante Electrolux do Brasil. S.A.

3. O fabricante não concede

qualquer forma e/ou tipo de

garantia para produtos que não

tenham a nota fiscal de venda

ao Consumidor e ainda que

não preencham as condições

mencionadas no item “1” acima.

4. Exclui-se da garantia mencio-

nada no item “3” acima casos

de corrosão provocada por

riscos, deformações ou similares

decorrentes da utilização do

produto, bem como eventos

consequentes da aplicação de

produtos químicos, abrasivos

ou similares que provoquem

Verifique se a variação máxima

admissível da tensão no local de

instalação está conforme tabela

abaixo:

Recomendamos ligar a coifa

5 minutos antes de começar a

cozinhar e mantê-la ligada por

aproximadamente 15 minutos

depois do término do cozimento

para que todos os odores sejam

eliminados.

Existe um risco de incêndio se

a limpeza não for realizada de

acordo com as instruções.

Esta Coifa deve ser utilizada so-

mente para uso doméstico.

Nunca use álcool para fazer a

limpeza.

Os filtros de alumínio devem ser

lavados pelo menos uma vez

ao mês.

A sua coifa é BIVOLT, porém as

lâmpadas, independentemente

da alimentação da rede na sua

residência (127 V ou 220 V), são

especificadas para 127 V.

Especificações da lâmpada tanto

para alimentação 127 V ou 220 V:

•Lâmpada: halógena

•Base: GU10

•Potência máxima: 50 W

•Tensão: 127 V

Importante

Importante

Importante

Importante

O filtro de carvão ativado nunca

deve ser lavado.

Verifique sempre o estado de

saturação do filtro. O acúmulo

de gordura pode prejudicar o

desempenho do produto, pois

é altamente inflamável e pode

provocar incêndio.

Importante

Importante

O filtro de carvão ativado deve

ser substituído a cada 6 meses.

Importante

Variação Admissível de Tensão*

Tensão 127 V 220 V

Mínima 116 V 201 V

Máxima 133 V 231 V

Modelo 60CXS 90CXS

Altura máxima (mm) 770 a 1220 770 a 1220

Largura (mm) 600 900

Profundidade (mm) 500 500

Massa líquida (kg) 10,05 11,04

Frequência (Hz) 60 60

Corrente elétrica (A) 3,0 3,0

Potência do motor (W) 270 270

Potência total (W) 370 370

Número de velocidades do motor 3 3

Potência máxima da Lâmpada (base GU10) 2×50 W 2×50 W

Capacidade máxima sem filtro de carvão ativado (m³/h) (IEC) 530 530

Vazão livre (m³/h) 1060 1060

Problema Provável Causa Solução

Se a Coifa não Funciona

(não Liga)

O cabo de alimentação não está

conectado na tomada ou está

frouxo.

Certifique-se de que o cabo de

alimentação está devidamente

conectado na tomada.

Tomada com mau contato. Corrija o defeito na tomada.

O disjuntor está desligado ou falta

energia elétrica.

Ligue o disjuntor ou aguarde o

retorno da energia elétrica.

A Lâmpada não Acende

Falta de energia elétrica na

tomada.

Corrija o defeito na tomada.

A lâmpada está queimada. Substitua a lâmpada.

Não Está FIltrando o Ar

Satisfatoriamente

O filtro de alumínio está saturado.

Lave ou substitua o filtro de

alumínio.

O filtro de carvão ativado não

elimina os odores.

Substitua o filtro de carvão

ativado.

A coifa possui um motor com três

velocidades. Para um melhor fun-

cionamento, recomendamos o uso

das velocidades baixas em con-

dições normais e das velocidades

altas em casos específicos de odo-

res muito fortes ou concentração

de vapores.

Para um melhor rendimento da

sua coifa, ligue-a antes de iniciar

a fritura.

A chama do fogão acesa sem pa-

nelas em cima e com a coifa ligada

pode danificar os filtros e causar

incêndio.

Não se deve flambar alimentos sob

a coifa.

Nunca deixe panelas com óleo

aquecendo no fogão, pois o óleo

pode incendiar-se espontaneamen-

te devido ao superaquecimento.

Nunca ligue a coifa sem que os fil-

tros de alumínio estejam instalados.

Para que a coifa funcione correta-

mente, as janelas da cozinha devem

estar fechadas. Abra a janela de um

ambiente próximo.

Assistência ao Consumidor

Caso sua Coifa apresente algum problema de funcionamento, verifique as

prováveis causas e correções.

Caso as correções sugeridas não sejam suficientes, chame o Serviço Au-

torizado Electrolux, que está à sua disposição.

Limpeza geral

A limpeza interna e externa da coifa

deve ser feita freqüentemente.

Antes de executar qualquer limpeza

ou manutenção, retire o cabo de

alimentação da tomada.

Nunca use produtos de limpeza

como álcool, querosene, gasolina,

thinner, solventes, detergentes, áci-

dos, vinagres e produtos químicos

ou abrasivos para limpar a coifa.

Para a limpeza das partes em aço

inox e do painel de controle use

uma esponja macia ou um pano

úmido. Não utilize palha de aço,

pós abrasivos e substâncias corro-

sivas, pois estes produtos podem

causar riscos permanentes.

4. Como Usar

7. Soluções de Problemas

8. Especificações técnicas

6. Limpeza e Manutenção

5. Recomendações

Importantes

9. Certificado de Garantia

1. Lâmpada indicadora de produto

ligado

2. Tecla liga/desliga das lâmpadas

3. Tecla desliga o motor

4. Teclas de velocidade de

aspiração

Atenção

Atenção

Todas as informações da tabela são válidas para 127 V e 220 V. Este

produto não é bivolt, verifique a tensão (V) correta da rede elétrica

antes de ligar o produto.

Atenção

Se a coifa estiver funcionando ao

mesmo tempo que um incinerador

ou lareira que depende do ar

ambiente (por exemplo a gás,

diesel, carvão ou aquecedores

a lenha, aquecedores de água,

etc.), tenha cuidado, pois quando

está ligado no modo exaustão

seu produto retira do ambiente

o ar necessário à combustão de

incineradores e lareiras.

Deve haver uma ventilação

adequada no ambiente quan-

do a coifa é usada juntamente

com fogões a gás ou outros

combustíveis.

Atenção

Antes de retirar as lâmpadas,

retire o cabo de alimentação da

tomada e certifique-se de que

elas estão frias.

Neste caso o ar deve ser des-

carregado por uma chaminé

utilizada para a exaustão da

fumaça gerada.

Devem ser atentidas as regula-

mentações a respeito da des-

carga de ar.

Esta coifa não é indicada para

uso em churrasqueiras.

Se ocorrer um incêndio, desligue

a coifa e o fogão. Abafe o fogo e

nunca use água.

As partes acessíveis podem ficar

quentes quando usado com apa-

relhos de cozinha.

Para limpar a parte externa da

coifa use um pano úmido e deter-

gente neutro. Nunca use produtos

abrasivos.

Limpeza dos filtros de

alumínio

Os filtros de alumínio servem para

captar as partículas de gordura em

suspensão.

Para retirar os filtros de alumínio,

aperte os puxadores para soltá-los.

Filtro de carvão ativado

Este filtro elimina os odores da co-

zinha e deve ser usado no modo

recirculação.

Não utilize os filtros no modo

exaustão.

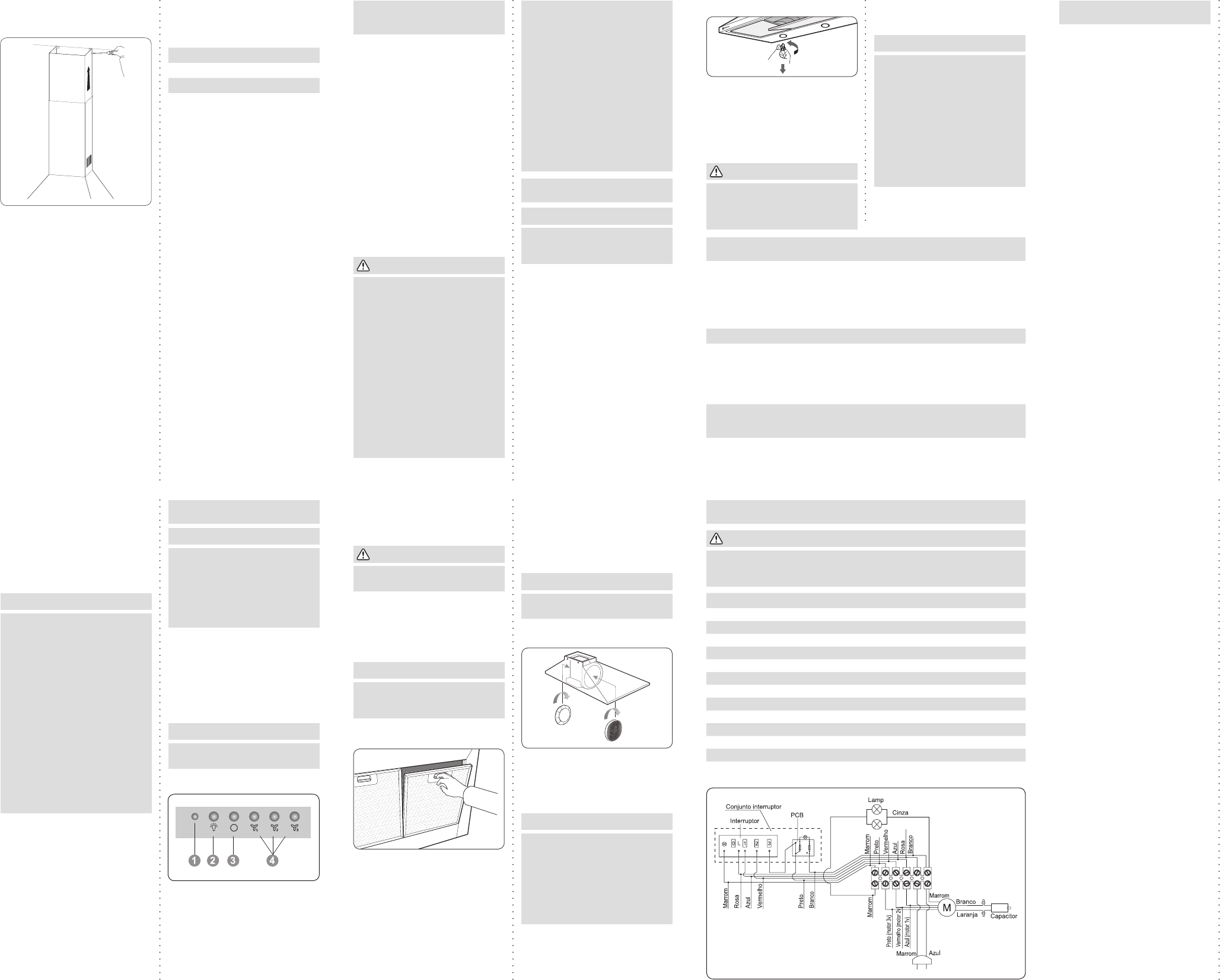

Diagrama Elétrico

Para retirar o filtro de carvão

ativado:

As lâmpadas podem ser adquiridas

junto aos Serviços Autorizados

Electrolux.

eventos danosos à qualidade

do material componente.

CONDIÇÕES DESTA

GARANTIA:

5. Qualquer defeito que for

constatado neste produto deve

ser imediatamente comunicado

ao Serviço Autorizado Electro-

lux mais próximo de sua resi-

dência, constante na relação

que acompanha o produto.

6. Esta garantia abrange a

substituição de peças que apre-

sentarem defeitos constatados

como sendo de fabricação,

além da mão de obra utilizada

no respectivo reparo.

A GARANTIA PERDERÁ A VALI-

DADE QUANDO:

7. Houver remoção e/ou alte-

ração do número de série ou

da etiqueta de identificação

do produto.

8. O produto for instalado ou

utilizado em desacordo com

o Manual de Instruções e uti-

lizado para fins diferentes do

uso doméstico (uso comercial,

laboratorial, industrial, etc).

Assim como, não terão nenhum

tipo de cobertura através das

garantias legal/contratual, tais

como indenizações e/ou res-

sarcimentos, para materiais

ou alimentos armazenados no

interior do produto, utilizado

para os fins citados.

9. O produto for ligado em

tensão diferente a qual foi

destinado.

10. O produto tiver recebido

maus tratos, descuidos ou ainda

sofrer alterações, modificações

ou consertos feitos por pessoas

ou entidades não credenciadas

pela Electrolux do Brasil S.A.

11. O defeito for causado por

acidente ou má utilização do

produto pelo Consumidor.

A GARANTIA CONCEDIDA

NÃO COBRE:

12. Não funcionamento ou fa-

lhas decorrentes de problemas

de fornecimento de energia

elétrica no local onde o produto

está instalado.

13. Despesas com transporte,

peças, materiais e mão de obra

para preparação do local onde

será instalado o produto (ex.

rede elétrica, conexões elétri-

cas, alvenaria, aterramento).

14. Chamadas relacionadas a

orientação de uso constantes

no Manual de Instruções ou no

próprio produto serão passíveis

de cobrança ao Consumidor.

15. Esta garantia não se aplica a

peças de desgaste natural, nem

a componentes não fornecidos

com o produto.

OUTRAS DISPOSIÇÕES:

16. As despesas de desloca-

mento do Serviço Autorizado

para atendimento a produtos

quando instalados fora do

município sede do respectivo

Serviço Autorizado obedece-

rão os seguintes critérios:

- para atendimentos existentes

nos primeiros 90 (noventas) dias

seguintes à data da emissão

da nota fiscal de venda ao

Consumidor, as despesas serão

suportadas pela Electrolux.

- para atendimentos existentes

no período compreendido a

partir do 91º (nonagésimo pri-

meiro) dia seguinte à data da

emissão da nota fiscal de venda

ao Consumidor, as despesas

serão suportadas única e ex-

clusivamente pelo Consumidor.

17. As despesas decorrentes e

consequentes de instalação

de peças que não pertençam

ao produto são de responsa-

bilidade única e exclusiva do

Consumidor.

18. A Electrolux declara que não

há nenhuma outra pessoa física

e/ou jurídica habilitada a fazer

exceções ou assumir compro-

missos em seu nome, referente

ao presente certificado.

19. Este CERTIFICADO DE GA-

RANTIA é válido apenas para

produtos vendidos e utilizados

no território brasileiro.

20. Para sua comodidade,

preserve o MANUAL DE INS-

TRUÇÕES, o CERTIFICADO DE

GARANTIA e a NOTA FISCAL

DO PRODUTO. Quando ne-

cessário, consulte a Serviço de

Atendimento ao Consumidor

3004 8778 (capitais e demais

regiões metropolitanas) ou

0800 728 8778 (demais regiões).

1. Retire a lâmpada girando-a

no sentido anti-horário para

desencaixá-la.

2. Substitua a lâmpada por outra

com as mesmas especificações.

Use somente lâmpadas halóge-

nas GU10.

Substituição das lâmpadas

1. Retire o plugue do cabo de ali-

mentação da tomada.

2. Retire os filtros metálicos.

3. Retire o filtro de carvão ativado

girando-o no sentido anti-horário.

O filtro de carvão ativado para

reposição pode ser adquirido junto

aos Serviços Autorizados Electrolux.

Lave os filtros com água morna e

detergente neutro ou, se preferir, na

lava-louças a 65°C.

Aguarde até que os filtros estejam

completamente secos antes de

colocá-los na coifa.

Para instalá-los, encaixe os pinos

dos filtros (localizados no lado

oposto ao puxador do filtro) nos

furos correspondentes na coifa e

solte os puxadores para travá-los.

9. Encaixe a chaminé superior na

chaminé inferior e fixe-a no su-

porte com os parafusos.

Painel de Controle

*Os níveis de tensão de alimen-

tação com os quais este apare-

lho opera são estabelecidos nos

“Procedimentos de Distribuição de

Energia Elétrica no Sistema Elétrico

Nacional (PRODIST)” da ANEEL

(Agência Nacional de Energia

Elétrica).

Informamos que o plugue do cabo

de alimentação deste eletrodomés-

tico respeita o novo padrão esta-

belecido pela norma NBR 14136, da

Associação Brasileira de Normas

Técnicas – ABNT, e pela Portaria nº

02/2007, do Conmetro.

Assim, caso a tomada da sua

residência ainda se encontre no

padrão antigo, recomendamos que

providencie a substituição e ade-

quação da mesma ao novo padrão

NBR14136, com um eletricista de sua

confiança.

Os benefícios do novo padrão de

tomada são:

• Maior segurança contra risco de

choque elétrico no momento da

conexão do plugue na tomada;

• Melhoria na conexão entre o

plugue e tomada, reduzindo pos-

sibilidade de mau contato elétrico;

• Diminuição das perdas de energia.

Lembramos, ainda, que para apro-

veitar o avanço e a segurança da

nova padronização, é necessário o

aterramento da tomada, conforme

a norma de instalações elétricas

NBR5410 da ABNT.

Em caso de dúvidas, consulte um

profissional da área.

Modo Recirculação

1. Siga os passos 1 a 3 do modo

exaustão.

2. Fixe o recirculador T na parte

superior do corpo da coifa, sobre

o suporte fixado no passo 4 do

modo exaustão.

3. Siga os passos 7 a 9 do modo

exaustão.

Ligação Elétrica

Os fios da tomada onde será ligada

a sua Coifa devem ser de cobre e ter

seção mínima de 2,5 mm²,conforme

NBR5410. Para sua segurança,

solicite a um eletricista de sua con-

fiança que verifique a condição da

rede elétrica do local de instalação

da Coifa e, para maiores informa-

ções, consulte a norma NBR5410

(Instalações elétricas para baixa

tensão) ou entre em contato com

o nosso Serviço de Atendimento ao

Consumidor.

Avaliação

Mais sobre este manual

Entendemos que é bom ter um manual em papel para o seu Electrolux 90CXS Exaustor. Você sempre pode baixar o manual em nosso site e imprimi-lo você mesmo. Se desejar um manual original, recomendamos que entre em contato com Electrolux. Eles podem fornecer um manual original. Você está procurando o manual do seu Electrolux 90CXS Exaustor em outro idioma? Escolha o seu idioma preferido em nossa página inicial e pesquise o número do modelo para ver se o temos disponível.

Especificações

Todos os manuais para Electrolux Exaustores
Mais manuais de Exaustores

Perguntas frequentes sobre Electrolux 90CXS Exaustor

Nossa equipe de suporte pesquisa informações úteis e respostas a perguntas frequentes sobre produtos. Se você encontrar algum dado incorreto em nossas perguntas frequentes, informe-nos usando nosso formulário de contato.

Produtos relacionados

Manual

Electrolux LFG335S Exaustor

Manual

Electrolux DAL5536CN Exaustor

Manual

Electrolux EFT6446 Exaustor

Manual

Electrolux EFC6414 Exaustor

Manual

Electrolux EFP6456 Exaustor

Manual

Electrolux EFT70466 Exaustor

Manual

Electrolux EFC9490 Exaustor

Manual

Electrolux EFP946S Exaustor

Categorias relacionadas
