Manual Codda CBC35302 Cabeça de chuveiro

Manual

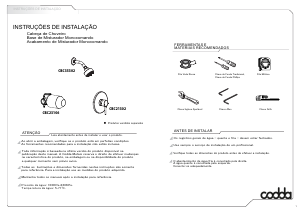

INSTRUÇÕES DE INSTALAÇÃO

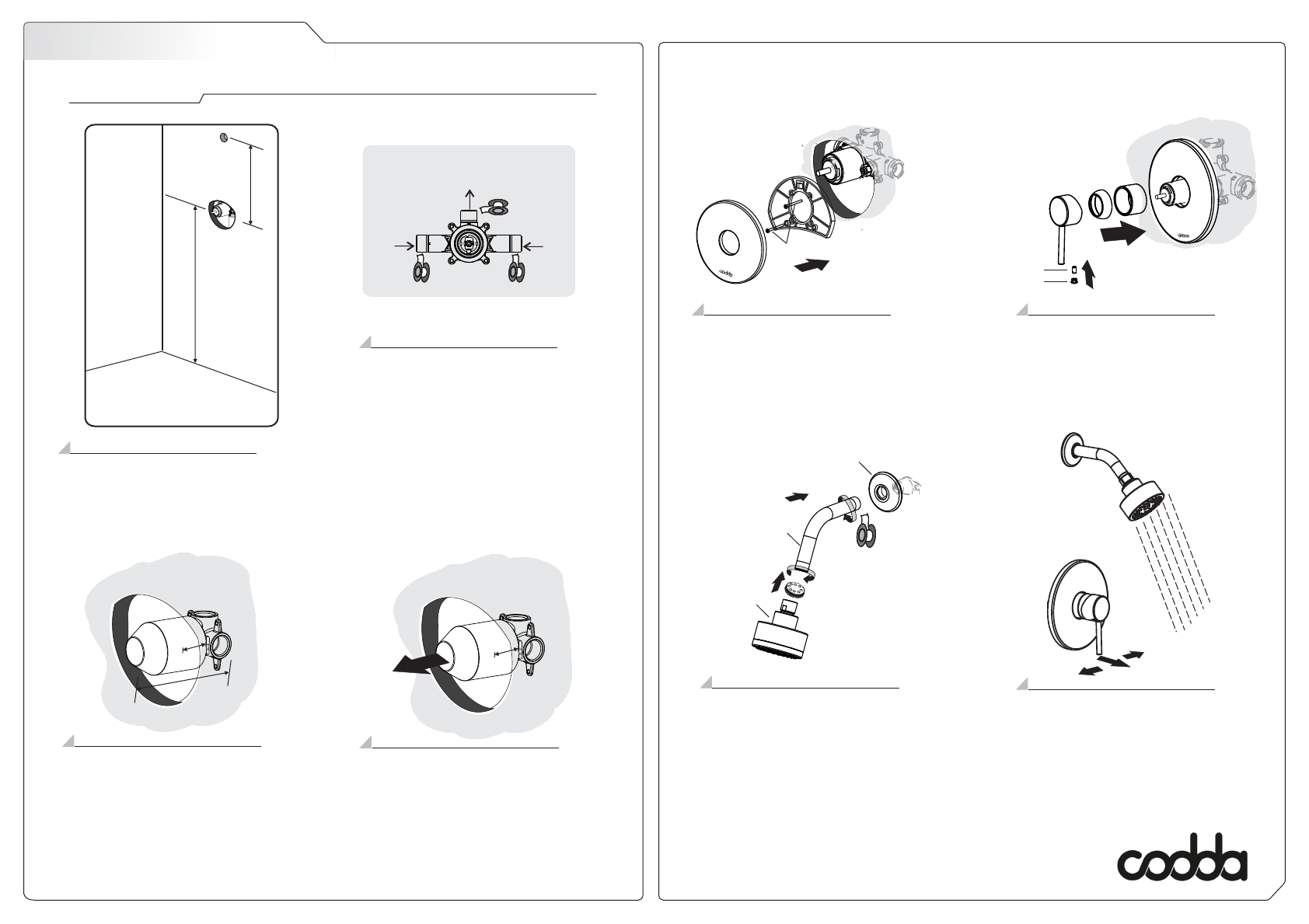

INSTALAÇÃO

2

Conexões

Nota:.Fotos meramente ilustrativas

3

Embutimento

A base do monocomando deve ficar no mínimo 39mm

e ao máximo 56mm de distância da parede acabada.

O protetor do monocomando deve indicar as medidas.

(finished wall surface = superfície da parede acabada)

Lembre-se; ao dar o acabamento na parede, não

cobrir os buracos dos parafusos da base pois eles

serão utilizados para afixar o acabamento.

Medidas sugeridas para a base

2

Leia atentamente antes de instalar e usar o produto.

n mSomente para referência (unidade = )

4

Remova a proteção

Somente após a parede acabada estar completa,

remova o protetor da base do monocomando.

Se houver um parafuso afixado, no protetor,

desrosqueie-o com um chave de fenda phillips.

1

Conexões

Água

Quente

1/2"

Chuveiro 1/2"

Água

Fria

1/2"

1m

1,1m

Conecte o abastecimento da água quente pela

esquerda e da água fria pela direita utilizando fita

veda rosca nas conexões de rosca que entram

nas roscas fêmeas da base.

Conecte também a saída para o chuveiro com

fita veda rosca.

5

Instale o acabamento

Coloque o suporte do acabamento na parede,

rosquendo os dois parafusos na diagonal da

base do monocomando. Uma vez afixado,

encaixe o acabamento no suporte.

Parafusos

6

Instale o volante

Insira o tubo de acabamento, seguido do

acabamento da alavanca que rosqueia na

base. Em seguida insira o volante na base

e rosqueie o parafuso allen. Insira a capa

para dar o acabamento.

7

Instale a cabeça do chuveiro

É recomendado limpar a tubulação antes deste

passo. Onde a pressão é inferior a 15 M.C.A.

(1,5 KGF/CM²) remova o *restritor de fluxo de dentro

da cabeça do chuveiro antes da instalação. O tipicamente

restritor é uma peça de borracha negra em formato

de cone com vários furos.

Instale a capa e rosqueie o braço com fita veda rosca

na tubulação de saída da chuveiro. Em seguida rosqueie

a cabeça do chuveiro.

Cabeça

*Restritor

(menos de 15 mca)

Capa

Braço

6

Verifique a instalação

6.1 Acione os registros gerais - quente e frio - e

acione o misturador na posição central para que

a água circule.

6.2 Verifique se a vazamento e faça ajuste

necessários.

Acionamento (Volume)

Fria

Quente

Parafuso Allen

Capa

3

9-5

6

mm

F

i

ni

s

hed

Wa

l

l

Surfac

e

Finis

h

e

d

Wall

S

u

r

face

1,10 metros do piso para base do monocomando e

2,10 metros do piso para a saída do chuveiro
