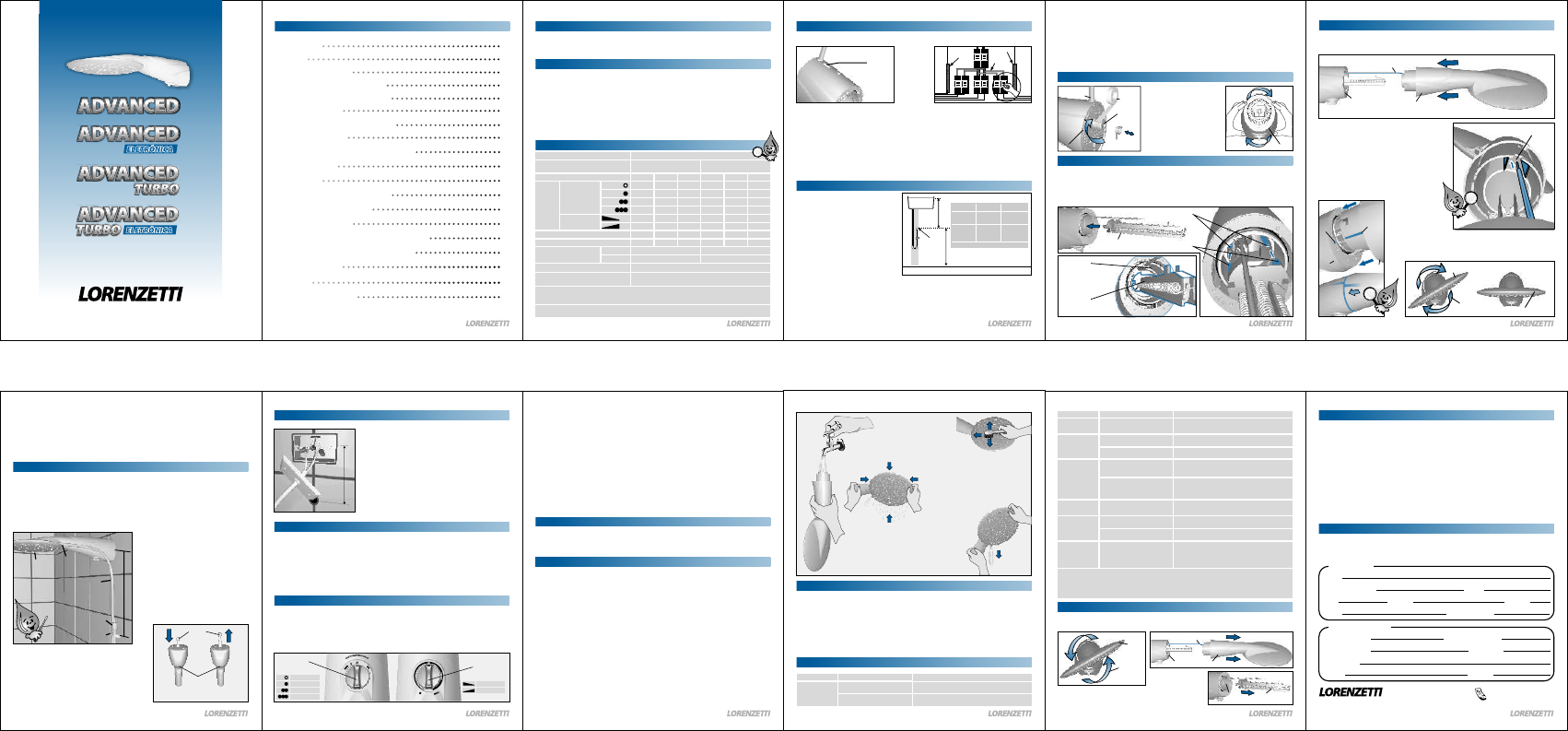

7 - INSTALAÇÃO E FUNCIONAMENTO DA DUCHA MANUAL
- Para fixar o suporte, fure a parede utilizando uma broca de 5 mm a uma altura adequada
ao alcance das mãos (40 cm)(Fig.12). Coloque as respectivas buchas nos furos e fixe o
suporte com os parafusos.
OBS.: Certifique-se da localização dos canos de água embutidos na parede para que não
sejam perfurados (Fig. 12).
- Encaixe a mangueira no tubo da saída de água na parte superior do espalhador. Encaixe a
ducha manual na outra extremidade da mangueira e posicione-a no suporte. (Fig. 12).
08
Gotejamento
após fechar
o registro
Para evitar ou reduzir este efeito, ao término do
banho, feche o registro, abra a ducha manual e deixe
esgotar toda a água. Após este procedimento, feche
a ducha manual.
Escoamento natural da água
armazenada dentro do produto
após o seu funcionamento.
14 - TROCA DA RESISTÊNCIA
17
Não sai água
pelo produto.
Abra o registro principal e/ou as torneiras que
pertencem ao mesmo circuito hidráulico, até
remover todo o ar.
CAUSA PROVÁVEL
PROBLEMA
SOLUÇÃO
O registro principal do seu
banheiro está fechado ou há ar
na tubulação.
IMPORTANTE: Ocorrendo a queima da resistência, substituir pelas resistências de reposição para as Duchas
Advanced e Advanced Turbo: 3057-C (220V~ 7500W), 3057-B (220V~ 6400W) 3057-A (127V~ 5500W).
Para as Duchas Advanced Eletrônica e Advanced Turbo Eletrônica: 3057-E (220V~ 7500W) e 3057-D (127V~5500W).
Em caso de defeitos nos condutores do cordão de alimentação do aparelho, não os substitua,
retire o aparelho do ponto de utilização e o encaminhe a uma Assistência Técnica Lorenzetti.
Consulte um profissional habilitado para verificar se
a tensão elétrica está abaixo dos valores nominais
de fornecimento (127V~ ou 220V~). Em caso
positivo, comunique à concessionária de sua região.
Consulte um profissional habilitado para verificar
se os condutores estão de acordo com as
especificações contidas neste manual.
Fiação
inadequada.
O Produto
esquenta
pouco mesmo
com o botão
seletor de
temperaturas na
posição de maior
aquecimento
Tensão elétrica
baixa.
- Puxe o antigo suporte da resistência desconectando-o da
câmara de aquecimento (fig.:19). Na sequência, insira a nova
resistência procedendo de acordo com os itens 6.1 e 6.2.
- Desligue o disjuntor do quadro de distribuição de energia elétrica do circuito no qual está
instalado o produto, antes de iniciar a troca da resistência. (fig.:02). Gire a capa no sentido anti-
horário, destravando-a (fig.:17). Puxe a capa para fora desconectando-a do corpo (fig.:18).
Sentido
anti-horário
Capa
Faça a limpeza da tela de forma a desobstruir a
passagem da água (item 12.1).
Faça a limpeza do espalhador de forma a
desobstruir a passagem da água (item 12 ).
Sujeiras na Tela filtro
retentora de resíduos .
Sujeiras no
espalhador .
Diminuição da
vazão de água.
Adequar o sistema de aterramento à NBR 5410.
Providenciar o circuito elétrico exclusivo para a Ducha.
A ducha pode estar instalada numa
tubulação com pressão superior à
indicada para este produto.
Verifique se a pressão está correta conforme
especificações contidas neste manual.
As Duchas Advanced
Turbo ou Turbo eletrônica
não aumentam a pressão.
O Disjuntor
Diferencial
Residual (DR) está
desarmando.
Sistema de aterramento
não adequado.
Mais de um aparelho conectado
ao mesmo circuito elétrico.
Manual de Instruções de Instalação e Garantia
10
DUCHAS ADVANCED
13 - EVENTUAIS PROBLEMAS E RESPECTIVAS SOLUÇÕES
Observe o quadro abaixo antes de solicitar a Assistência Técnica Lorenzetti
CAUSA PROVÁVEL
PROBLEMA
SOLUÇÃO
Disjuntor ou chave
fusível desligado.
O botão seletor de temperaturas
está na posição Desliga.
Acione o disjuntor ou a chave fusível.
Posicione o botão seletor de temperaturas em
qualquer uma das posições de aquecimento.
O Produto não liga
automaticamente
ao abrir o
registro de água.
12.1 - LIMPEZA DA TELA FILTRO RETENTORA DE RESÍDUOS
- A tela filtro retentora de resíduos impede a entrada de resíduos sólidos no produto, garantindo um bom
funcionamento. O intervalo de tempo para a limpeza da tela filtro retentora de resíduos depende da
qualidade da água recebida em sua casa. Faça a limpeza quando houver redução significativa do volume
de água na Ducha.
- Para efetuar a limpeza desligue o disjuntor ou a chave fusível do quadro de distribuição de energia
elétrica, do circuito no qual está instalado o produto (Fig.02).
- Desconecte os cabos de ligação da Ducha dos fios da rede elétrica, desrosqueie o produto da parede
girando-o suavemente sem usar ferramentas.
- Caso esteja instalado o redutor de pressão, retire-o e visualize a tela filtro retentora de resíduos no
interior do niple (Fig.04). - Com cuidado para não danificar a tela, remova as sujeiras desobstruindo-a.
- Instale a Ducha, seguindo a sequência inicial (item-6) descrita no manual de instruções de instalação do
produto.
- SOMENTE PARA A DUCHA ADVANCED TURBO E ADVANCED TURBO ELETRÔNICA: O
pressurizador (que faz parte do produto) é acionado automaticamente com a abertura do
registro. É normal, após o acionamento, durante uns 5 segundos, devido às características
construtivas, haver uma leve trepidação ou barulho no pressurizador.
- SOMENTE PARA A DUCHA ADVANCED E ADVANCED TURBO: Para sua segurança e
maior vida útil dos componentes do produto, acione o botão seletor de temperaturas
somente com o registro fechado.
- SOMENTE PARA A DUCHA ADVANCED ELETRÔNICA E ADVANCED TURBO
ELETRÔNICA: A mudança da temperatura pode ser feita com o produto em
funcionamento.
A temperatura de saída da água também pode ser regulada através do registro de
água, aumentando ou diminuindo a vazão da água.
- QUANDO UTILIZAR O PRODUTO JUNTAMENTE COM AQUECIMENTO SOLAR:
Posicione o botão seletor de temperaturas na posição Desliga ( Fig.:15).
ATENÇÃO: Para evitar ou reduzir o gotejamento ao término do banho, feche o
registro, abra a ducha manual e deixe esgotar toda a água. Após este procedimento,
feche a ducha manual.
12 - LIMPEZA E MANUTENÇÃO
11- ECONOMIZANDO ENERGIA E ÁGUA
Em dias mais quentes, este produto lhe permite uma grande economia de energia elétrica
e água. Para isso, gire o botão seletor de temperaturas para uma posição de menor
aquecimento e regule a temperatura da água através do registro.
Antes de iniciar a limpeza do produto, desligue o disjuntor ou a chave fusível do quadro de
distribuição de energia elétrica, do circuito no qual está instalado o produto (Fig.02).
Para limpeza externa do produto, utilize somente pano úmido. Nunca utilize qualquer
tipo de produtos tóxicos, solventes ou abrasivos.
Para limpeza interna do espalhador, retire o mesmo, girando-o no sentido anti-horário
e siga os passos indicados na (Fig. 16).
Após concluída a limpeza, recoloque o espalhador, conforme instruções (item 6.2 -
CONEXÃO DA CAPA).
Depois da montagem do espalhador, deixe sair bastante água, afim de certificar-se da
total limpeza do espalhador. Verifique se o fluxo de água está normal, o que lhe
proporcionará um banho mais agradável. Repita essa operação sempre que verificar
alguma obstrução com respectiva diminuição do fluxo de água ou quando o fluxo de água
não sair verticalmente (jatos torcidos).
Após o final da limpeza, e após ter passado água pelo produto, ligue o disjuntor.
Sujeiras e resíduos contidos na água podem prejudicar o funcionamento deste produto.
Se a água fornecida apresentar tais características, providencie a instalação de
dispositivos/filtros ( consulte linha Loren Acqua Lorenzetti ) capazes de evitar que sujeiras
e resíduos cheguem até o produto. Certifique-se de que tais dispositivos não
comprometam a pressão mínima de funcionamento.
Não altere a regulagem dos contatos do produto, pois ela garante o funcionamento
seguro do aparelho.
Em caso de dúvidas, ligue para o atendimento ao consumidor Lorenzetti.
Manual de Instruções de Instalação e Garantia
08
DUCHAS ADVANCED
8 - INSTALAÇÃO ELÉTRICA
14
13 cm
9 - ATERRAMENTO
- No caso de construções novas, providencie a caixa de
derivação a 13 cm de distância, acima da saída de água
(Fig. 14).
- Certifique-se que a chave geral ou o disjuntor do
circuito que alimentará sua Ducha esteja desligada.
- Conecte os cabos de ligação da Ducha aos fios da rede
elétrica, utilizando conector adequado ( não
acompanha o produto ).
- IMPORTANTE: Não use nenhum tipo de plugue ou
tomada para a instalação do produto.
Botão
Seletor de
temperaturas
Botão
Seletor de
temperaturas
10 - UTILIZAÇÃO E CONTROLE DE TEMPERATURA
- Ligue o disjuntor do quadro de distribuição em que está conectada a Ducha.
- Posicione o botão seletor de temperaturas em qualquer uma das posições de
aquecimento (Fig.:15).
- Para o produto entrar em funcionamento, basta abrir o registro de água. O acionamento
da Ducha é feito automaticamente.
15
Desliga
O Desliga
Morno
MÁXIMO
Quente
Super Quente
IMPORTANTE PARA SUA SEGURANÇA:
- Para evitar riscos de choques elétricos, conecte o fio terra (fio verde ou verde/amarelo)
deste produto a um sistema de aterramento, conforme norma brasileira NBR-5410.
- Recomenda-se que a instalação elétrica e o sistema de aterramento para este aparelho
sejam executados por pessoas qualificadas.
- Não utilize o fio neutro como aterramento.
- O sistema de aterramento garante sua segurança durante a utilização de aparelhos
eletrodomésticos.
T
R
Ô
N
I
C
L
E
A
E
Manual de Instruções de Instalação e Garantia
06
DUCHAS ADVANCED
- Encaixe a mangueira no tubo da saída
de água na parte superior do
espalhador. Encaixe a ducha manual na
outra extremidade da mangueira e
posicione-a no suporte. (Fig. 12).
Para abrir a ducha manual, empurre o pino central
(Fig.13).
- Para fechar a ducha manual, puxe o pino central
(Fig.13).
IMPORTANTE:
SEMPRE FECHE A DUCHA MANUAL APÓS SEU
USO.
0907
Manual de Instruções de Instalação e Garantia Manual de Instruções de Instalação e Garantia
08
6.2 - CONEXÃO DA CAPA
- Certifique-se que o fio terra não esteja torto ou amassado. Caso esteja, desamasse e
deixe-o reto (fig.:08).
- Empurre a capa até encostar no corpo (fig.:10).
- Gire a capa no sentido horário, travando-a (fig.:11).
IMPORTANTE: Faça correr água pelo produto antes de fazer a conexão à rede
elétrica, para encher de água a câmara de aquecimento e evitar a queima da
resistência.
- Verifique se há algum vazamento e em seguida feche o registro de água.
ATENÇÃO: Repita esta operação sempre que o produto for retirado por algum
motivo.
Corpo
Fio terra
Capa
Manual de Instruções de Instalação e Garantia
05
DUCHAS ADVANCED
01
- A altura do ponto de saída da água
(onde será instalada a Ducha) até o
piso do boxe ou da banheira deve
ser de 2 metros, aproximadamente
(Fig. 03).
- Verifique se a saída de água de 1/2”
(polegada) BSP está nivelada com o
azulejo. Caso esteja mais de 3 mm
(milímetros) para dentro, utilize um
prolongador de ferro galvanizado,
latão ou plástico. Esse prolongador
não acompanha o produto.
03
CAIXA DE ÁGUA
2 metros
Piso
Saída
de
água
m.c.a.
Advanced e
Advanced
Eletrônica
Advanced
Turbo e Advanced
Turbo Eletrônica
(m.c.a. = metro de coluna de água)
1,0 m.c.a.
0,7 m.c.a.
40,0 m.c.a.
4,0 m.c.a.
Produto
Pressão
mínima
Pressão
máxima
10 kPa = 1 m.c.a. =1 metro linear
05
06
04
Índice
021 - Apresentação
07
8 - Instalação elétrica
06
08
7 - Instalação e funcionamento da ducha manual
11 - Economizando energia e água
9 - Aterramento
10 - Utilização e controle de temperatura
12.1 - Limpeza da tela filtro retentora de resíduos
05
07
07
09
08
11
10
15 - Garantia
14 - Troca da resistência
13 - Eventuais Problemas e Respectivas Soluções
12 - Limpeza e Manutenção
11
16 - Certificado de Garantia
09
6.1 - Conexão do suporte da resistência
04
6 - Instalação hidráulica
04
03
03
02
022 - Atenção
3 - Características Técnicas
4 - Preparação para Instalação Elétrica
5 - Preparação para Instalação Hidráulica
6.2 - Conexão da capa
- A Ducha que você acaba de adquirir é dotada da mais alta tecnologia em sistema para aquecimento
de água.
- Neste manual estão contidas, detalhadamente, as informações necessárias para aproveitar ao
máximo sua Ducha Advanced, Advanced Eletrônica, Advanced Turbo e Advanced Turbo Eletronica.
1 - APRESENTAÇÃO
3 - CARACTERÍSTICAS TÉCNICAS
2 - ATENÇÃO
Especificação
Modelo
Tensão (V~)
* A Resistividade da água fornecida a este produto, a 22ºC, não deve ser inferior a 1300 ohms x cm.
** Potencia econômica
*** Para distâncias acima de 30 m, utilize condutores de secção maior.
Este produto tem seu desempenho aprovado pelo INMETRO e está em conformidade
com a norma NBR 12483 e com o Programa Brasileiro de Etiquetagem.
Disjuntor ou Fusível ( Ampéres)
2
Secção dos condutores (mm )***
Potência
(Watts)
Pressão de
Funcionamento
Seletor de
Temperatura
Multitemperaturas
Mínima
Máxima
Conexão Hidráulica
Conexão Elétrica
Grau de proteção: IP 24
Duchas Advanced* e
Advanced Eletrônica*
Duchas Advanced Turbo* e
Advanced Turbo Eletrônica*
127 127
50 50
10 10
0 0
10 kPa (1 m.c.a. ) 7 kPa (0,7 m.c.a. )
400 kPa (40 m.c.a. ) 40 kPa (4 m.c.a. )
Entrada de água - Rosca 1/2” BSP
**2300
**2300 **2300
**2300
4700 4700
5500
5500 5500
5500
220 220220 220
40 4030 30
6 64 4
0 00 0
**2900
**2900 **2900
**2900**2400 **2400
5300 53004700 4700
7500
7500 7500
75006400 6400
Fios brancos - Fase/Fase Fase/Neutro
Fio verde/amarelo- aterramento
- Leia atentamente as instruções de instalação e garantia antes de instalar o produto.
- A instalação deste produto deve ser efetuada por pessoas qualificadas.
- Nunca conecte dispositivos ou acessórios não indicados neste manual à saída do aparelho.
- Este produto foi desenvolvido para ser utilizado com água previamente tratada pela distribuidora
da rede pública.
- Conserve este manual para futuras consultas.
- Este aparelho pode aquecer a água a uma temperatura acima daquela adequada ao uso,
podendo causar queimaduras.
Crianças, pessoas idosas, doentes, pessoas fisicamente ou mentalmente debilitadas devem ser
supervisionados quando da utilização do aparelho. Para tanto, antes e durante o uso, deve-se
tomar precauções especiais de forma a regular adequadamente a temperatura da água.
5 - PREPARAÇÃO PARA INSTALAÇÃO HIDRÁULICA
6 - INSTALAÇÃO HIDRÁULICA
6.1 - CONEXÃO DO SUPORTE DA RESISTÊNCIA
Certifique-se de que a tensão (voltagem) do seu produto corresponda à tensão
(voltagem) da rede elétrica(127V~ ou 220V~) (fig.: 01).
4 - PREPARAÇÃO PARA INSTALAÇÃO ELÉTRICA
- Verifique e/ou providencie uma linha direta e exclusiva do quadro de distribuição (fig.:02),
usando fios e disjuntores, levando em consideração os valores de tensão, potência e a
distância do produto até o quadro de distribuição, conforme tabela de Características
Técnicas.
- Utilize disjuntor bipolar para 220V~ (fase-fase) e disjuntor unipolar no fio fase para 127V~ e
220V~ (fase-neutro).
- Desligue o disjuntor do quadro de distribuição de energia elétrica do circuito no qual será
instalado o produto, antes de iniciar a instalação.
- Importante: Este aparelho pode ser utilizado com dispositivo Diferencial Residual (”DR”). Para
isso, a resistividade da água não deve ser inferior a:
PARA A DUCHA ADVANCED E ADVANCED TURBO = 2390 ohms x cm.
PARA A DUCHA ADVANCED ELETRÔNICA E ADVANCED TURBO ELETRÔNICA = 2200 ohms x cm.
127V~
220V~
- Antes de instalar o produto, abra o registro e deixe correr bastante água, a fim de remover
eventuais sujeiras existentes na tubulação, após isso feche o registro. O produto permite a
instalação direta na saída de água de 1/2” (polegadas). Para instalação da Ducha, a saída
de água deve estar no máximo 8 mm fora do azulejo.
SOMENTE PARA A DUCHA ADVANCED E ADVANCED ELETRÔNICA:
- A coluna de água até o ponto de instalação do produto deve ser de no mínimo 1 m.c.a. e
no máximo de 40 m.c.a. (metro de coluna de água) (fig.:03).
- Se a coluna de água estiver entre 8 m.c.a. e 40 m.c.a. ou saída de água proveniente da rua
(distribuidora), utilize o redutor de pressão no niple de entrada de água do produto
(fig.:04).
- Alinhe as guias do suporte da resistência com os canais existentes na câmara de aquecimento
(fig.:06).
- Empurre o suporte da resistência encaixando-o no interior da câmara de aquecimento (fig.:06).
- Certifique-se da perfeita conexão do suporte da resistência com o interior da câmara de
aquecimento (fig.:07).
- Use fita veda rosca no niple
de entrada de água da Ducha
(fig.:04).
- Rosqueie o corpo girando-o
suavemente sem usar
ferramentas (fig.:05).
Manual de Instruções
de Instalação e Garantia
Manual de Instruções
de Instalação e Garantia
DUCHAS
Corpo
Guias
Suporte da
resistência
Câmara de
aquecimento
Canais
Redutor
de pressão
Fita veda
Rosca
07
Corpo
Tela filtro
retentora
de resíduos
Revestimento
Seletor de
Temperatura
Eletrônico
MAX.
MIN.
- Alinhe a capa, certificando-se muito bem de
que o fio terra seja alojado em sua cavidade
(fig.:09).
- Aproxime a capa do corpo, alinhando o traço
da capa com a seta do corpo (fig.:10).
09
11
Cavidade do fio terra
Capa
Sentido
horário
Capa travada
Suporte da
resistência
19
Suporte da
resistência
Câmara de
aquecimento
18
Corpo
Fio terra
Capa
15 - GARANTIA
- As Duchas Advanced tem garantia contra defeitos de fabricação para o primeiro
adquirente pelo prazo de 1 ano com início na data da emissão da Nota Fiscal, sendo de 3
meses a garantia legal, e os 9 meses restantes de garantia concedida pela Lorenzetti.
- A resistência possui a garantia legal pelo prazo de 3 meses.
- Esta garantia abrange, exclusivamente, a substituição e/ou conserto apenas das peças
que apresentarem, comprovadamente, defeitos de fabricação ou de material.
- Excluem-se defeitos provenientes do uso e/ou instalação inadequados.
- Para atendimento de Serviço Autorizado de aparelhos em garantia, é obrigatória a
apresentação da Nota Fiscal de compra.
- As despesas de transporte para entrega e retirada dos aparelhos em garantia até os locais
de Serviço Autorizado Lorenzetti, correrão por conta do proprietário.
- O Serviço Autorizado Lorenzetti cobrará do proprietário taxa de visita quando solicitado
atendimento domiciliar.
• ATENÇÃO: A Garantia do produto só será válida com o Certificado de Garantia
devidamente preenchido, o qual deverá ser apresentado junto com a Nota Fiscal de
compra do produto sempre que solicitado.
371770 - JULHO 2012
16 - CERTIFICADO DE GARANTIA
PROPRIETÁRIO
DADOS DA COMPRA
Nome:
Nº da Nota Fiscal: Data da Nota Fiscal:
Endereço (Rua/Av.): Bairro:
Produto/Modelo:
CEP:
E-mail:
Revendedor:
Cidade:
Cidade:
Telefone (DDD):
Estado:
Nº de Série:
Estado:
ATENDIMENTO AO CONSUMIDOR
0800 0 16 02 11
www.lorenzetti.com.br
Lorenzetti S.A. Indústrias Brasileiras Eletrometalúrgicas
Av. Presidente Wilson, 1230 - CEP 03107-901
Mooca - São Paulo - SP - Fabricado no Brasil
C.N.P.J. 61.413.282/0001-43
Manual de Instruções de Instalação e Garantia
11
DUCHAS ADVANCED
ALINHAR
10
Capa
Corpo
Traço da
capa
Seta
Passo 4
Deixe escoar a água do interior
do produto, pela saída de água
da ducha manual.
Passo 3
Agite bem, para que possa
remover possíveis sujeiras do
interior do produto
Passo 1
Coloque água
dentro do produto.
Passo 2
Utilize uma
escova com cerdas
macias para desobstruir todos os
furos do espalhador
DUCHAS ADVANCED
13
Ducha
Manual
Fechado
Pino
central
Aberto
Manual de Instruções de Instalação e Garantia Manual de Instruções de Instalação e Garantia Manual de Instruções de Instalação e Garantia Manual de Instruções de Instalação e Garantia
01 02 03 04
DUCHAS ADVANCED
DUCHAS ADVANCED
DUCHAS ADVANCED
DUCHAS ADVANCED
Tubo de
saída
de água
Espalhador
40 cm
Suporte
Mangueira
Ducha
Manual
12
02
Produto
Barra
de Terra
Barra de
Neutro
DUCHAS ADVANCED
16
Loading…
Avaliação
Deixe-nos saber o que você pensa sobre a Lorenzetti Advanced Cabeça de chuveiro, deixando uma classificação do produto. Quer compartilhar suas experiências com este produto ou fazer uma pergunta? Por favor, deixe um comentário na parte inferior da página.Mais sobre este manual
Entendemos que é bom ter um manual em papel para o seu Lorenzetti Advanced Cabeça de chuveiro. Você sempre pode baixar o manual em nosso site e imprimi-lo você mesmo. Se desejar um manual original, recomendamos que entre em contato com Lorenzetti. Eles podem fornecer um manual original. Você está procurando o manual do seu Lorenzetti Advanced Cabeça de chuveiro em outro idioma? Escolha o seu idioma preferido em nossa página inicial e pesquise o número do modelo para ver se o temos disponível.
Especificações
| Marca | Lorenzetti |
| Modelo | Advanced |
| Categoria | Cabeças de chuveiro |
| Tipo de arquivo | |
| Tamanho do arquivo | 0.64 MB |
Todos os manuais para Lorenzetti Cabeças de chuveiro
Mais manuais de Cabeças de chuveiro
Participe da conversa sobre este produto
Aqui você pode compartilhar o que pensa sobre Lorenzetti Advanced Cabeça de chuveiro. Se você tiver alguma dúvida, primeiro leia atentamente o manual. A solicitação de manual pode ser feita através do nosso formulário de contato.
