Manual



5019 100 75176

AKR 433-444-453

AKR 464-466-467

Entretien du filtre à charbon actif :

Le filtre à charbon actif prévu pour ce type

d'appareil est constitué d'un matériau en

mousse qui doit être lavé tous les deux mois

en conditions d'utilisation normales.

Lavez le filtre à charbon à la main ou au lave-

vaisselle à 65°C en utilisant des détergents

appropriés (il est fortement conseillé d'éviter

d'endommager le tissu dont il est recouvert!).

Éliminez délicatement l'excès d'eau, puis séchez-

le au four à une température constante de 100°C

pendant 10 minutes.

Vous pouvez procéder au lavage du filtre et du

châssis en plastique qui le contient en même temps.

Le filtre à charbon doit être remplacé tous les

2 ans.

1. Débranchez la hotte ou coupez le courant.

2. Modèle avec grille d'aspiration

Ouvrez la grille d'aspiration.

Appuyez sur les touches

(Fig. 1a-b-c, Fig.

2d)

pour la dégager des crochets (maintenez

la grille de manière à éviter qu'elle ne tombe).

- Montage :

Placez le filtre à charbon actif

(Fig.

6j)

de manière à ce qu'il recouvre la grille

d'aspiration

(Fig. 6k

- crochets à baïonnette);

la flèche

(Fig. 6l)

figurant sur le filtre à

charbon doit être placée en correspondance

de la flèche présente sur le transporteur

(Fig.

6m)

; puis, tournez dans le sens des aiguilles

d'une montre.

- Démontage :

Tournez le filtre à charbon dans

le sens inverse des aiguilles d'une montre pour

le dégager de son logement.

Modèle avec filtre à graisses externe

Ouvrez les filtres à graisses.

Tirez les poignées en arrière

(Fig. 5h)

, puis

vers le bas

(Fig. 5i)

Placez les filtres à charbon actif

rectangulaires de manière à ce qu'ils

recouvrent la partie arrière des filtres à

graisses et fixez-les à l'aide de quatre

baguettes métalliques (deux par filtre),

fournies avec les filtres à charbon

(Fig. 7)

3. Remontez la grille d'aspiration.

Remplacement des ampoules

(AKR433-444-453-464-466)

1. Débranchez la hotte ou coupez le courant.

2. Ouvrez la grille d'aspiration.

Appuyez sur les touches (Fig. 1a-b-c, Fig.

2d) pour la dégager des crochets (maintenez

la grille de manière à éviter qu'elle ne tombe).

3. Remplacez l'ampoule grillée.

Utilisez exclusivement des ampoules de 40W

max E14 (Fig. 8) ou des ampoules PL de

11W (Fig. 9).

4. Remontez la grille d'aspiration.

Remplacement des ampoules

halogènes

(uniquement AKR 467)

1. Débranchez la hotte ou coupez le courant.

Dégagez le plafonnier à l'aide d'un tournevis

normal ou d'un outil approprié permettant de

faire levier (Fig. 10).

2. Remplacez l'ampoule grillée.

Utilisez exclusivement des ampoules

halogènes de 20W max (Fig. 10) en prenant

soin de ne pas les toucher avec les mains.

3. Remontez le plafonnier (fixation par

clippage).

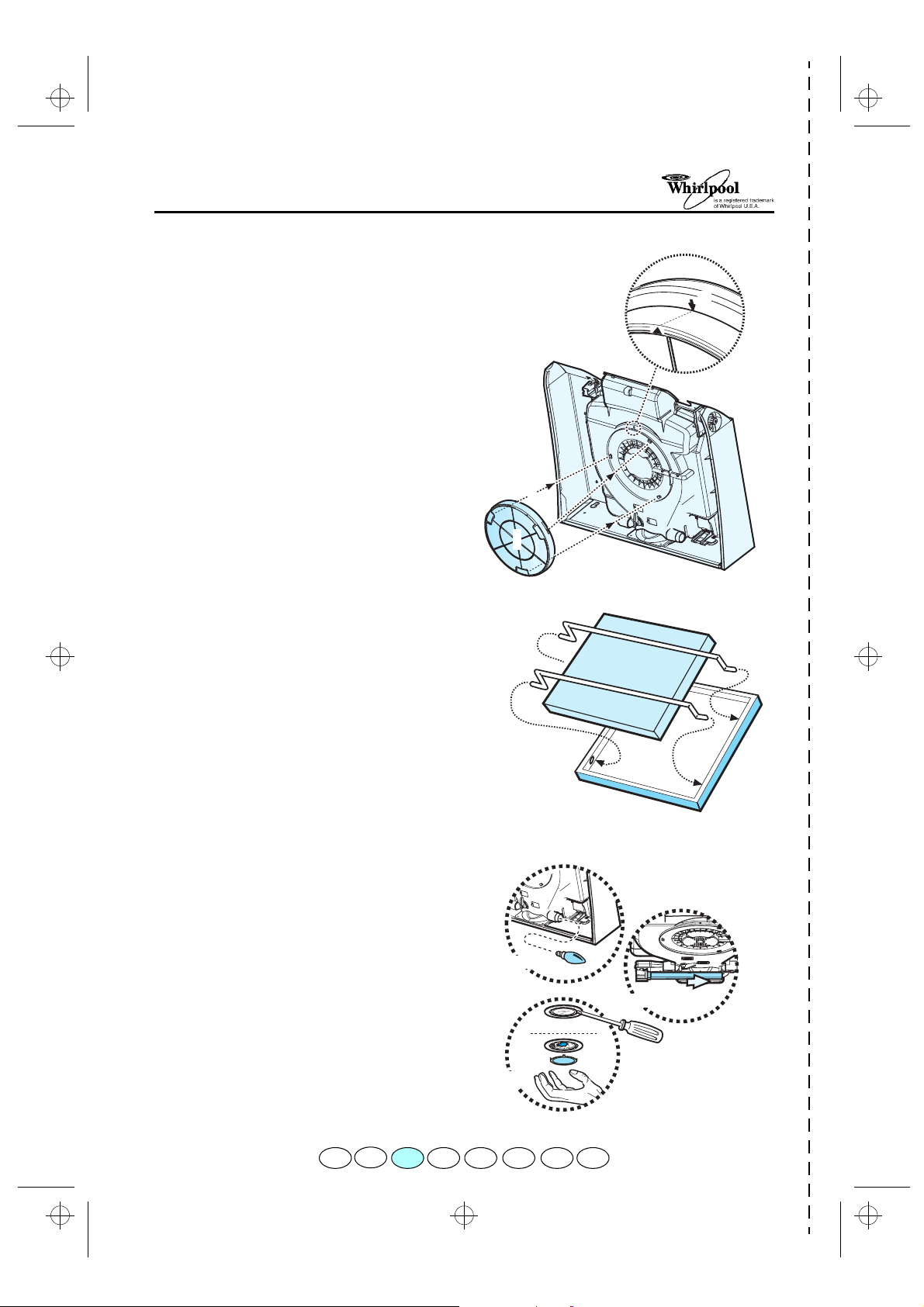

FIG. 6

FIG. 7

FIG. 8

FIG. 9

FIG. 10

F NL E PGBD IGR

75176.fm5 Page 10 Tuesday, June 6, 2000 12:22 PM
