CONSELHOS PRÁTICOS PARA UTILIZAÇÃO DOS QUEIMADORES

IMPORTANTE: QUANDO A PLACA ESTÁ A SER USADA, TODA A ÁREA DA PLACA PODE ESTAR QUENTE.

• Para acender um dos queimadores, rode o respetivo botão no sentido inverso ao dos ponteiros do relógio até à posição

de chama máxima.

• Carregue no botão contra o painel de controlo para ativar o isqueiro.

• Após acender o queimador, mantenha o botão premido durante cerca de 5-10 segundos para permitir uma operação

correta do dispositivo.

Este dispositivo de segurança do queimador desliga o abastecimento de gás até ao queimador caso a chama se apague

acidentalmente (devido a uma súbita corrente de ar, interrupção no abastecimento de gás, líquidos que saíram por fora

ao ferver, etc.

• Não deve premir o botão durante mais do que 15 segundos. Se, após esse tempo, o queimador não se mantiver

aceso, espere pelo menos um minuto antes de o tentar acender de novo.

Caso a chama do queimador se apague acidentalmente, desligue o queimador no botão e não tente reacendê-lo

durante pelo menos um minuto.

NOTA: caso condições particulares do abastecimento de gás tornem difícil acender o queimador, recomendamos que

repita a operação com o botão na posição da chama mais pequena.

O queimador pode apagar-se quando solta o botão. Isto significa que o dispositivo de segurança não aqueceu o suficiente.

Neste caso, repita as operações descritas acima.

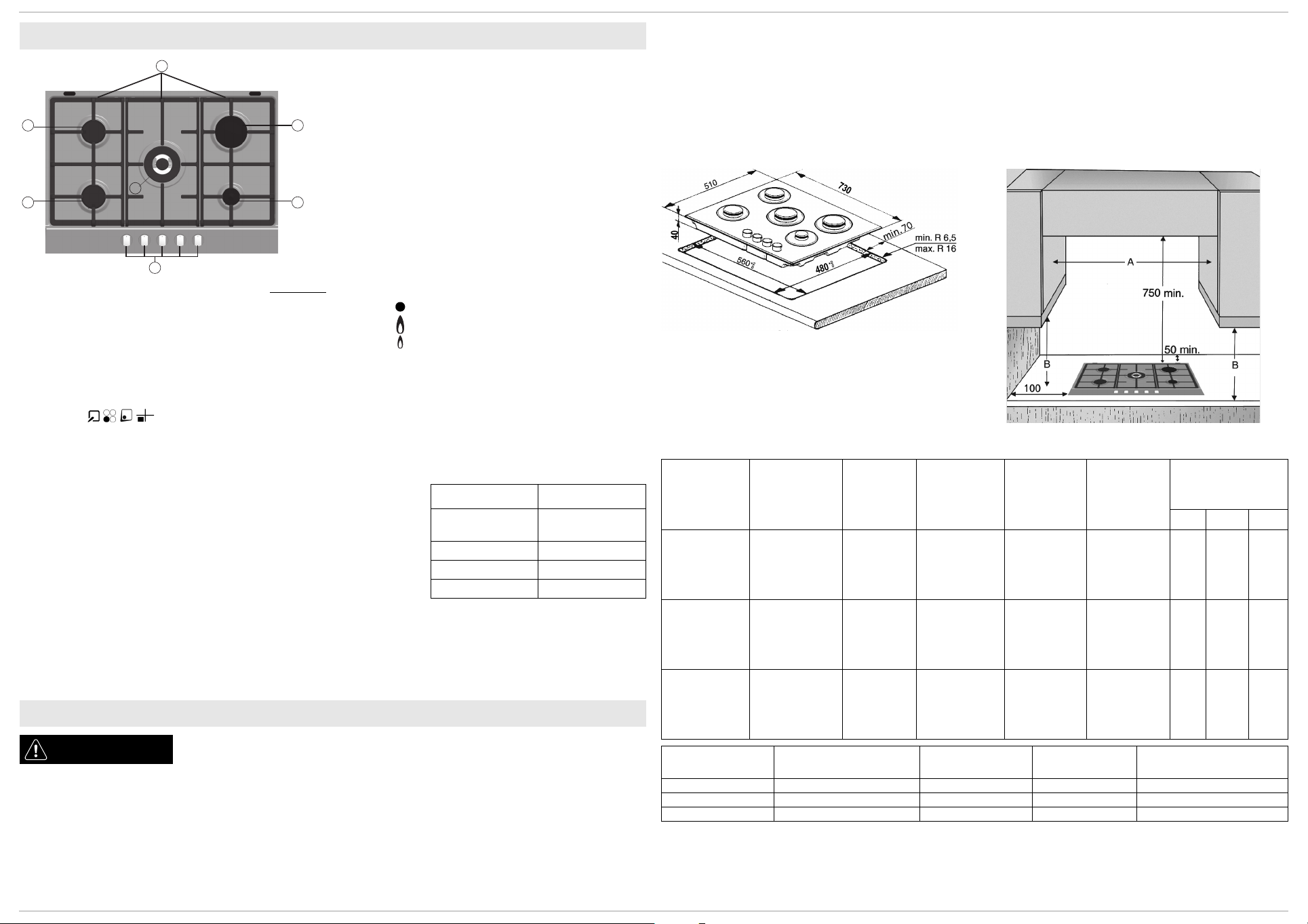

DIMENSÕES E DISTÂNCIAS A SEREM MANTIDAS (mm)

DESCRIÇÃO DO PRODUTO

1. Grelhas amovíveis

Símbolos

2. Queimador semirrápido Círculo sombreado Torneira fechada

3. Queimador semirrápido Chama grande Abertura máxima/saída

4. Queimador rápido Chama pequena Abertura mínima ou saída reduzida

5. Queimador auxiliar

6. Potência do queimador

7. Botões de controlo

Os símbolos indicam qual o local de cozedura ativado por este botão.

Nota: o aspeto da sua placa pode ser ligeiramente diferente da imagem. A posição do queimador e símbolos de controlo

podem variar.

Esta placa possui queimadores de diferentes diâmetros. Para um melhor desempenho, cumpra

as seguintes regras:

- Utilize panelas e frigideiras que tenham um fundo com a mesma largura dos queimadores

ou ligeiramente maior (consulte a tabela à direita).

- Utilize apenas panelas e frigideiras com fundo plano.

- Utilize a quantidade correta de água quando cozinhar alimentos, mantendo o tacho

tapado.

- Certifique-se de que os tachos nas grelhas não vão para além do rebordo da placa.

IMPORTANTE: uma utilização incorreta das grelhas pode originar danos na placa: não

coloque as grelhas de cima para baixo nem as arraste sobre a placa.

Não utilize:

- Frigideiras de ferro fundido, pedras para grelhador, potes e panelas de terracota.

- Difusores de calor tais como malhas de metal, ou de qualquer outro tipo.

- Dois queimadores em simultâneo para um utensílio (por exemplo panela para peixe).

Queimador Ø Panela

Potência do

queimador

Entre 24 e 26 cm

Rápido Entre 24 e 26 cm

Semirrápido Entre 16 e 24 cm

Auxiliar 8 a 14 cm

COMO UTILIZAR A PLACA

AVISO

Não deixe que a chama do queimador vá para além do rebordo do fundo da panela.

1

6

4

5

2

3

7

NOTA: se a distância "A" entre as paredes do armário for entre

600 mm e 730 mm, a altura "B" deve ser no mínimo 530 mm. Se

a distância “A” entre a parede dos armários for maior do que a

largura da placa, a altura “B” terá de ser no mínimo de 400 mm

Em caso de instalação de um exaustor por cima da placa,

consulte as instruções do exaustor para uma distância correcta.

TABELA DE INJETORES CATEGORIA II2H3+

Tipo de gás

utilizado

Tipo de

queimador

Marca do

injetor

Fluxo térmico

anunciado

Consumo

anunciado

Capacidade

reduzida de

calor

Pressão do gás

mbar

kW kW min. anunc. máx.

GÁS NATURAL

(Metano) G20

Potência do

queimador

138 A

3,50 333 l/h 1,55

17 20 25

Rápido

115 Y

3,00 286 l/h 0,60

Semirrápido

95 Z

1,75 167 l/h 0,35

Auxiliar

72 X

1,00 95 l/h 0,30

GÁS DE PETRÓLEO

LIQUEFEITO

(Butano) G30

Potência do

queimador

90

3,20 233 g/h 1,55

20 28-30 35

Rápido

85

3,00 218 g/h 0,60

Semirrápido

63

1,75 127 g/h 0,35

Auxiliar

50

1,00 73 g/h 0,30

GÁS DE PETRÓLEO

LIQUEFEITO

(Propano) G31

Potência do

queimador

90

3,20 229 g/h 1,55

25 37 45

Rápido

85

3,00 214 g/h 0,60

Semirrápido

63

1,75 125 g/h 0,35

Auxiliar

50

1,00 71 g/h 0,30

Tipo de gás

utilizado

Configuração do modelo

5 QUEIMADORES

Fluxo térmico

anunciado (kW)

Consumo total

anunciado

Ar necessário (m

3

) para

queimar 1 m

3

de gás

G20 20 mbar

1 PB -1 R - 2 SR - 1 AUX

11.00 1048 l/h 9,52

G30 28-30 mbar

1 PB -1 R - 2 SR - 1 AUX

10,70 778 g/h 30,94

G31 37 mbar

1 PB -1 R - 2 SR - 1 AUX

10,70 764 g/h 23,80

ALIMENTAÇÃO ELÉTRICA: 220-240 V ~ 50-60 Hz 0,6W
