Manual Whirlpool AKR 357/IX Placa

Manual

- as condições de abastecimento de gás local (natureza e pressão) são compatíveis com as definições da placa (consulte a placa de

características e a tabela dos injetores);

- as superfícies do armário ou aparelhos adjacentes à placa são resistentes ao calor de acordo com os regulamentos locais;

- o aparelho não está ligado a um dispositivo de extração de fumos (exaustor). Este deve ser instalado de acordo com os regulamentos de

instalação em vigor. Deve ser tomada atenção especial aos requisitos relevantes relativos à ventilação.

- os produtos da combustão são expelidos para o exterior através de condutas específicas ou ventoinhas elétricas instaladas na parede e/ou

janela.

LIGAÇÃO DO GÁS

LIGAÇÃO ELÉTRICA

IMPORTANTE: os dados relevantes sobre voltagem e absorção de energia estão indicados na placa de características.

MONTAGEM

ADAPTAR A DIFERENTES TIPOS DE GÁS

Se o aparelho se destinar a funcionar com um gás diferente do tipo de gás indicado na chapa de características e na etiqueta

de informações colocada no topo da placa, mude os injetores.

Retire a etiqueta de informações e guarde-a com o livro de instruções.

Utilize reguladores de pressão adequados à pressão do gás indicada nas Instruções.

• Os bicos de gás devem ser trocados pelo Serviço Pós-Venda ou por um técnico qualificado.

• Os bicos não fornecidos com o aparelho devem ser encomendados ao Serviço Pós-Venda.

• Ajuste a definição mínima das torneiras.

NOTA: se utilizar gás liquefeito de petróleo (G30/G31), o parafuso de definição mínima do gás deverá ser apertado tanto

quanto possível.

IMPORTANTE: se sentir dificuldades em rodar os botões dos queimadores, contacte o Serviço Pós-Venda a fim de

proceder à substituição da torneira do queimador, caso verifique que está danificada.

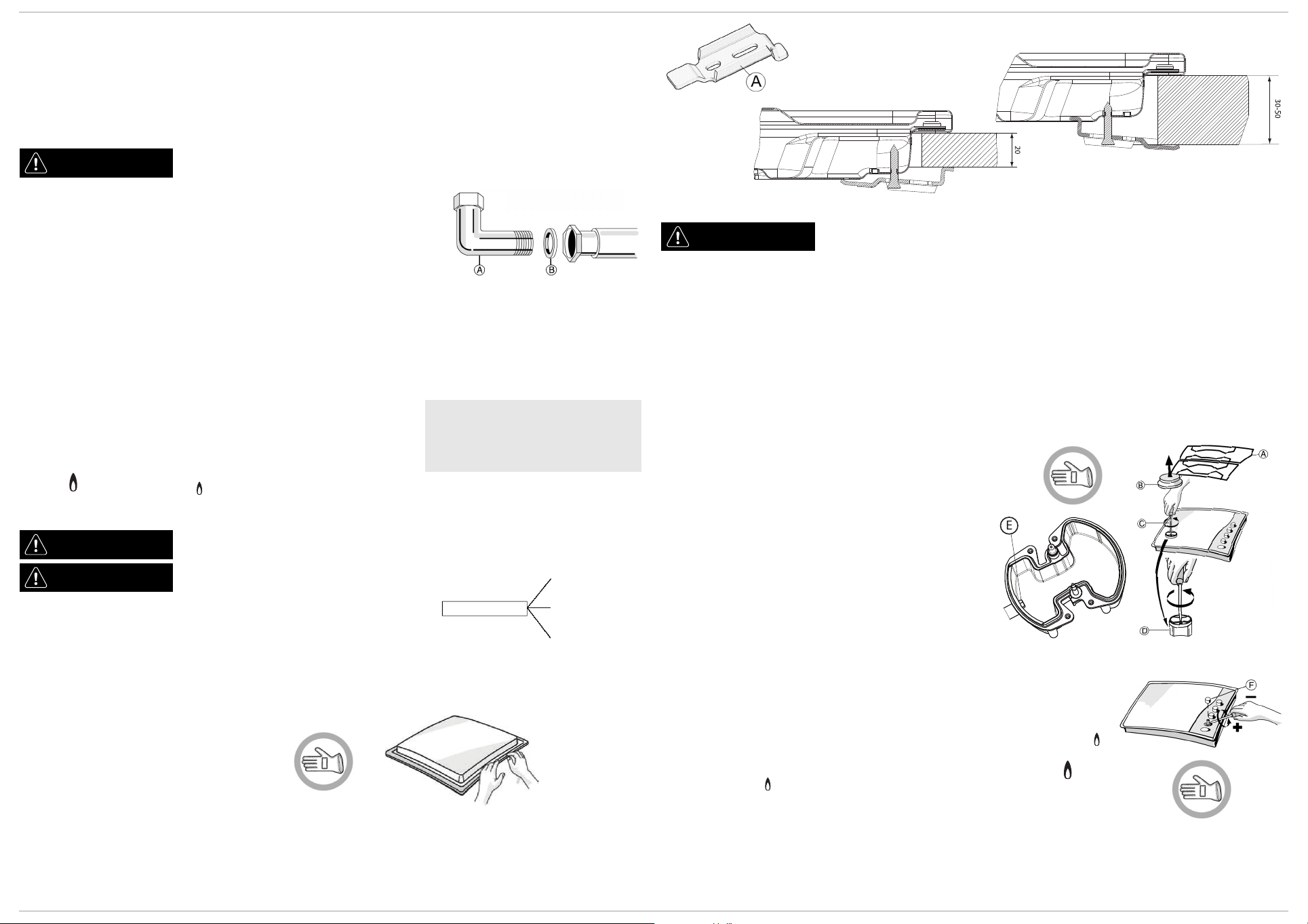

SUBSTITUIR OS INJETORES (consulte a tabela de injetores nas Instruções)

AJUSTAR A SAÍDA MÍNIMA DE GÁS DAS TORNEIRAS

AVISO

Esta operação deve ser realizada por um técnico qualificado.

• O sistema de abastecimento de gás deve cumprir os regulamentos

locais.

• Pode encontrar regulamentos específicos para alguns países no parágrafo

"Referência a Regulamentos Locais". Se não existir informação relativa ao

seu País, peça informações à pessoa que instalar a placa.

• A ligação da placa à rede de gás canalizado ou a uma botija de gás, deve ser

feita através de um tubo de cobre ou aço rígido com braçadeiras que

cumpram os regulamentos locais, ou através de uma mangueira de

superfície contínua que cumpra os regulamentos locais. Introduza uma

anilha (B) na ligação em cotovelo. O comprimento máximo da mangueira é

de 2 m.

• APENAS PARA A BÉLGICA: É necessário substituir a ligação em cotovelo (A)

do equipamento, por outra fornecida (se existir).

IMPORTANTE: se usar um tubo de aço inoxidável, este deve ser instalado de

forma a não tocar em qualquer parte móvel do armário. Este deve passar por

uma área onde não existam obstruções e onde seja possível inspecioná-lo a

todo o seu comprimento.

• Após a ligação ao abastecimento de gás, procure se existem fugas usando

água com detergente. Ligue os queimadores e rode os botões da posição

máx. para a posição mínima para verificar a estabilidade da chama.

AVISO

Esta operação deve ser realizada por um técnico qualificado.

AVISO

• As ligações elétricas devem estar em

conformidade com os regulamentos locais.

• A ligação deste aparelho a terra é

obrigatória por lei.

• Não utilize extensões.

Depois de limpar a superfície perimetral,

aplique a junta fornecida na placa conforme

indicado na figura.

Posicione a placa sobre a abertura da bancada que foi feita respeitando as dimensões indicadas nas Instruções.

NOTA: o cabo de alimentação deve ser suficientemente longo para permitir ser extraído para cima.

Para fixar a placa, utilize os suportes (A) fornecidos. Fixe os suportes nos respetivos orifícios indicados pelas setas e aperte-

os com os respetivos parafusos de acordo com a espessura da bancada (consulte as figuras seguintes).

L

N

Terra

(amarelo/

verde)

AVISO

Esta operação deve ser realizada por um técnico qualificado.

• Retire as grelhas (A).

• Extraia os queimadores (B).

• Utilizando uma chave sextavada do tamanho adequado,

desaperte o injetor (C), desaperte o injetor que quer

substituir.

• Substitua-o pelo injetor adequado ao novo tipo de gás.

• Torne a montar o injetor em (D).

• Se tiver um queimador com várias coroas, utilize a chave

lateral para substituir o injetor (E).

Antes de instalar a placa, não se esqueça de afixar a placa de

calibração do gás fornecida com os injetores, de forma que

esta cubra a informação anterior relativa à calibração de gás.

Para garantir que a saída mínima está corretamente ajustada, retire o botão e faça o

seguinte:

• aperte o parafuso para reduzir a altura da chama (-);

• solte o parafuso para aumentar a altura da chama (+);

Os ajustes devem ser realizados com o botão na posição de mínimo (chama pequena) .

• O ar primário dos queimadores não precisa de ser ajustado.

• Nesta fase, ligue os queimadores e rode os botões desde a posição máxima até à

posição mínima para verificar a estabilidade da chama.

Quando terminar o ajuste, torne a selar usando cera ou um material equivalente.

Topo 20 mm

Topo 30-50 mm

(Aplicar a etiqueta da garantia aqui)
