LIGAÇÃO ELÉTRICA

IMPORTANTE: os dados relevantes sobre voltagem e absorção de energia estão indicados na placa de características.

MONTAGEM

ADAPTAR A DIFERENTES TIPOS DE GÁS

Se o aparelho se destinar a funcionar com um gás diferente do tipo de gás indicado na chapa de características e na etiqueta

de informações colocada no topo da placa, mude os injetores.

Retire a etiqueta de informações e guarde-a com o livro de instruções.

Utilize reguladores de pressão adequados à pressão do gás indicada nas Instruções.

• Os bicos de gás devem ser trocados pelo Serviço Pós-Venda ou por um técnico qualificado.

• Os bicos não fornecidos com o aparelho devem ser encomendados ao Serviço Pós-Venda.

• Ajuste a definição mínima das torneiras.

NOTA: se utilizar gás liquefeito de petróleo (G30/G31), o parafuso de definição mínima do gás deverá ser apertado

tanto quanto possível.

IMPORTANTE: se sentir dificuldades em rodar os botões dos queimadores, contacte o Serviço Pós-Venda a fim de

proceder à substituição da torneira do queimador, caso verifique que está danificada.

SUBSTITUIR OS INJETORES (consulte a tabela de injetores nas Instruções)

AJUSTAR A SAÍDA MÍNIMA DE GÁS DAS TORNEIRAS

REFERÊNCIA A NORMAS LOCAIS

Certifique-se que a instalação e as ligações elétricas/gás são efetuadas por um técnico qualificado, de acordo com as

instruções do fabricante e em conformidade com as normas de segurança locais.

SERVIÇO PÓS-VENDA

GUIA DE RESOLUÇÃO DE PROBLEMAS

Se a placa não funcionar devidamente, antes de contactar o Serviço Pós-Venda, consulte o Guia de resolução de problemas

para determinar qual o problema.

1. O queimador não acende ou a chama não é regular

Verifique se:

• O abastecimento de gás ou energia elétrica não estão desligados, e especialmente se a torneira de segurança do gás

está aberta.

• A botija de gás (gás liquefeito) não está vazia.

• As aberturas do queimador não estão entupidas.

• A extremidade do acendedor não está suja.

AVISO

Esta operação deve ser realizada por um técnico qualificado.

AVISO

• As ligações elétricas devem estar em

conformidade com os regulamentos locais.

• A ligação deste aparelho a terra é

obrigatória por lei.

• Não utilize extensões.

Depois de limpar a superfície perimetral,

aplique a junta fornecida na placa conforme

indicado na figura.

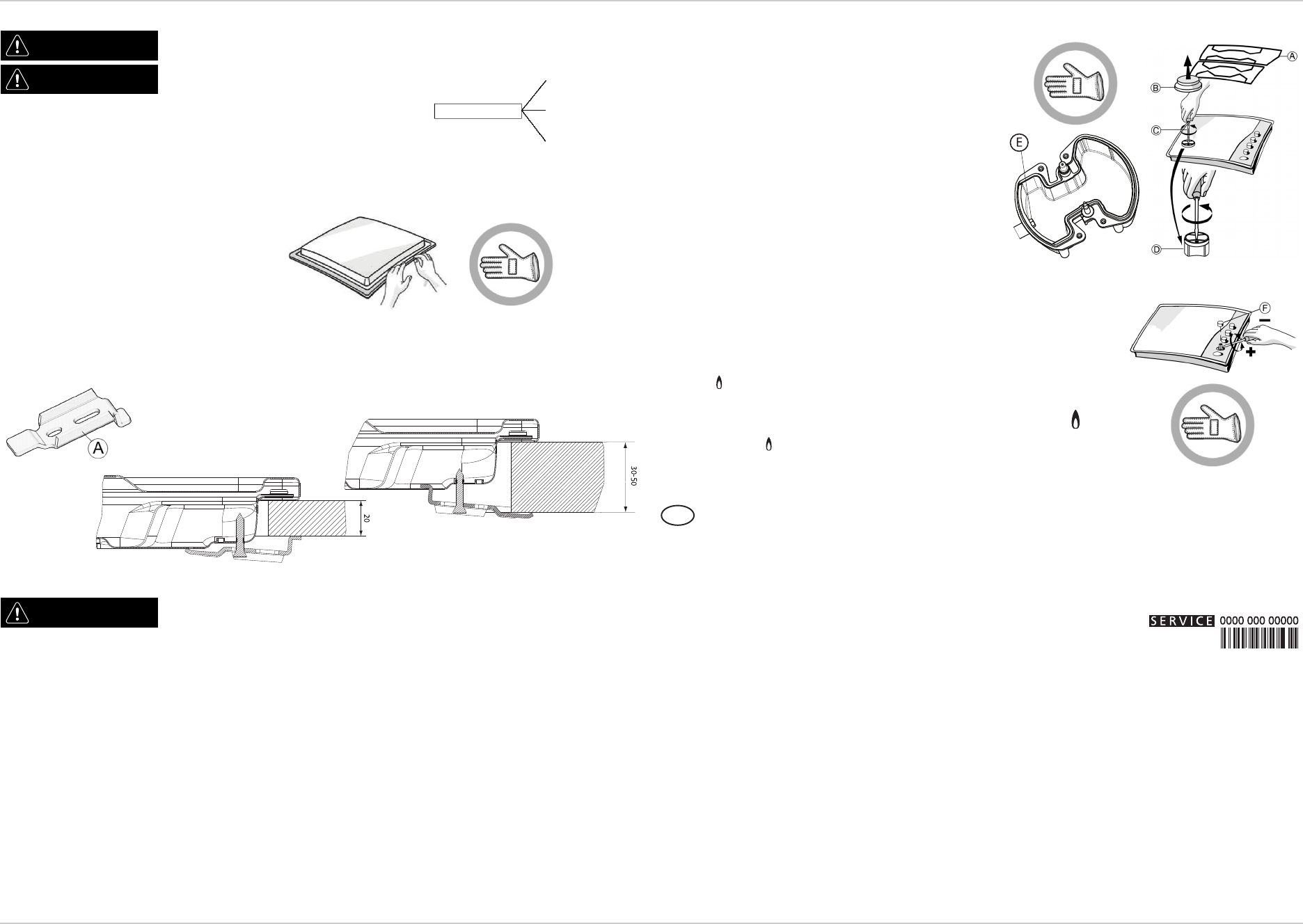

Posicione a placa sobre a abertura da bancada que foi feita respeitando as dimensões indicadas nas Instruções.

NOTA: o cabo de alimentação deve ser suficientemente longo para permitir ser extraído para cima.

Para fixar a placa, utilize os suportes (A) fornecidos. Fixe os suportes nos respetivos orifícios indicados pelas setas e aperte-

os com os respetivos parafusos de acordo com a espessura da bancada (consulte as figuras seguintes).

AVISO

Esta operação deve ser realizada por um técnico qualificado.

L

N

Terra

(amarelo/

verde)

Topo 20 mm

Topo 30-50 mm

• Retire as grelhas (A).

• Extraia os queimadores (B).

• Utilizando uma chave sextavada do tamanho

adequado, desaperte o injetor (C), desaperte o injetor

que quer substituir.

• Substitua-o pelo injetor adequado ao novo tipo de gás.

• Torne a montar o injetor em (D).

• Se tiver um queimador com várias coroas, utilize a chave

lateral para substituir o injetor (E).

Antes de instalar a placa, não se esqueça de afixar a placa de

calibração do gás fornecida com os injetores, de forma que

esta cubra a informação anterior relativa à calibração de gás.

Para garantir que a saída mínima está corretamente ajustada, retire o botão e faça o

seguinte:

• aperte o parafuso para reduzir a altura da chama (-);

• solte o parafuso para aumentar a altura da chama (+);

Os ajustes devem ser realizados com o botão na posição de mínimo (chama

pequena) .

• O ar primário dos queimadores não precisa de ser ajustado.

• Nesta fase, ligue os queimadores e rode os botões desde a posição máxima até à

posição mínima para verificar a estabilidade da chama.

Quando terminar o ajuste, torne a selar usando cera ou um material equivalente.

Antes contactar o Serviço Pós-Venda, certifique-se de que tem disponível a seguinte

informação:

- tipo de falha ou de problema;

- modelo exato (escrito na etiqueta afixada nas instruções/garantia);

- número da assistência que vem a seguir à palavra SERVICE na placa de características

sob a placa e na etiqueta afixada nas instruções/garantia);

- a sua morada completa e número de telefone.

Se for necessária alguma reparação, contacte um Serviço Pós-Venda autorizado, conforme

indicado na garantia.
