LIGAÇÃO ELÉCTRICA

IMPORTANTE: as informações relativas à tensão e ao consumo de energia encontram-se indicadas na chapa de

características.

MONTAGEM

AJUSTE A DIFERENTES TIPOS DE GÁS

Se o aparelho se destinar a funcionar com um gás diferente do tipo de gás indicado na chapa de características e na etiqueta

de informações colocada no topo da placa, mude os injectores.

Retire a etiqueta de informações e conserve-a com o manual de instruções.

Utilize reguladores de pressão adequados às pressões do gás indicadas no manual de instruções.

• Os tubos do gás devem ser mudados pelo Serviço Pós-Venda ou por um técnico qualificado.

• Tubos não fornecidos com o aparelho deverão ser encomendados ao Serviço Pós-Venda.

• Ajuste a definição mínima das torneiras.

NOTA: se utilizar gás liquefeito de petróleo (G30/G31), o parafuso de definição mínima do gás deverá ser apertado

tanto quanto possível.

IMPORTANTE: se sentir dificuldades em rodar os botões dos queimadores, contacte o Serviço Pós-Venda a fim de

proceder à substituição da torneira do queimador, caso verifique que está danificada.

SUBSTITUIÇÃO DOS INJECTORES

(consulte a tabela de injectores no manual de instruções)

AJUSTE DA DEFINIÇÃO MÍNIMA DO GÁS DAS TORNEIRAS

REFERÊNCIA A NORMAS LOCAIS

Certifique-se de que a instalação e as ligações de gás são efectuadas por um técnico qualificado, de acordo com as instruções

do fabricante e em conformidade com as normas de segurança locais.

SERVIÇO PÓS-VENDA

AVISO

Esta operação deverá ser executada por um electricista qualificado.

AVISO

• As ligações eléctricas devem estar em

conformidade com as normas locais.

• A ligação à terra deste aparelho é

obrigatória por lei.

• Não utilize extensões.

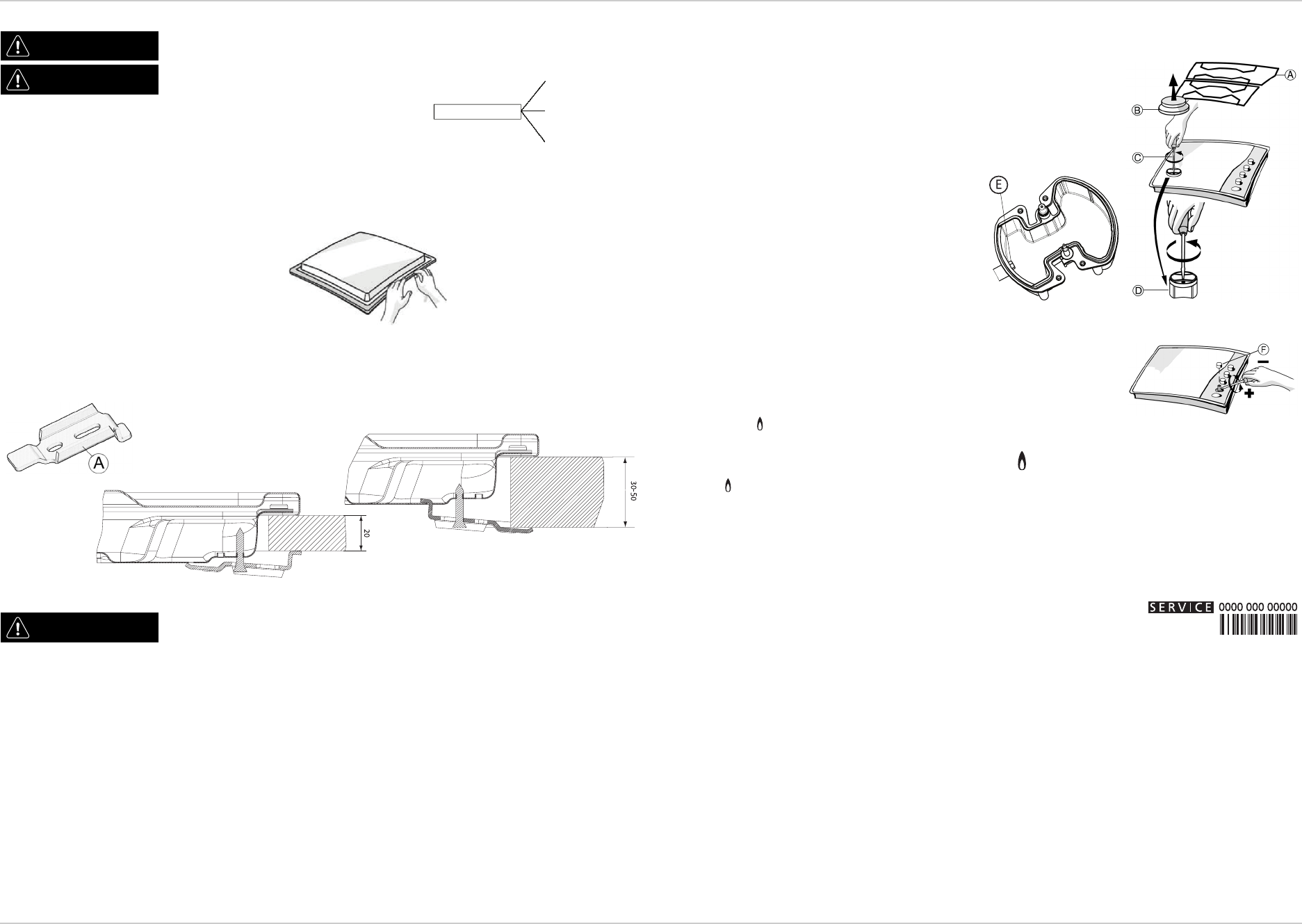

Depois de limpar a superfície perimetral,

aplique a junta fornecida na placa conforme

indicado na figura.

Coloque a placa na abertura da bancada feita respeitando as dimensões indicadas no manual de instruções.

NOTA: o cabo eléctrico deverá ter um comprimento suficiente para permitir a sua extracção para cima.

Para fixar a placa, utilize os suportes (A) fornecidos. Encaixe os suportes nos furos indicados pela seta e fixe-os por intermédio

dos respectivos parafusos, de acordo com a espessura da bancada (consulte a figura seguinte).

AVISO

Esta operação deverá ser executada por um electricista qualificado.

L

N

Terra

(amarelo/verde)

Topo 20 mm

Topo 30-50 mm

• Remova as grelhas (A).

• Extraia os queimadores (B).

• Com uma chave de tubos de tamanho apropriado,

desaparafuse o injector (C) a substituir.

• Substitua-o por um injector adequado ao novo tipo de

gás.

• Monte novamente o injector (D).

• Se possuir um queimador de coroa tripla, utilize a chave

de fendas lateral para substituir o injector (E).

Antes de instalar a placa, não se esqueça de afixar a chapa

relativa à calibragem do gás, fornecida com os injectores, de

modo a que esta cubra as informações já existentes relativas

à calibragem do gás.

Para se certificar de que a definição mínima é correctamente ajustada, retire o botão e

proceda da seguinte forma:

• aperte o parafuso para reduzir a altura da chama (-);

• desaperte o parafuso para aumentar a altura da chama (+).

O ajuste deve ser efectuado com a torneira na posição de definição mínima do gás

(chama pequena) .

• O ar primário dos queimadores não precisa de ser ajustado.

• Ligue, depois, os queimadores e rode os botões da posição máx. para a posição

mínima a fim de verificar a estabilidade da chama.

Concluído o ajuste, sele novamente com lacre ou com um material equivalente.

Antes de telefonar para o Serviço Pós-Venda, certifique-se de que pode dar as seguintes

informações:

- tipo de anomalia ou problema;

- modelo exacto (escrito na etiqueta afixada no manual de instruções/na garantia);

- o número de serviço que se segue à palavra SERVICE na chapa de características no

lado inferior da placa e na etiqueta afixada no manual de instruções/na garantia;

- a sua morada e número de telefone completos.

Se for necessário efectuar alguma reparação, contacte um Serviço Pós-Venda autorizado,

tal como o indicado na garantia.
