Manual

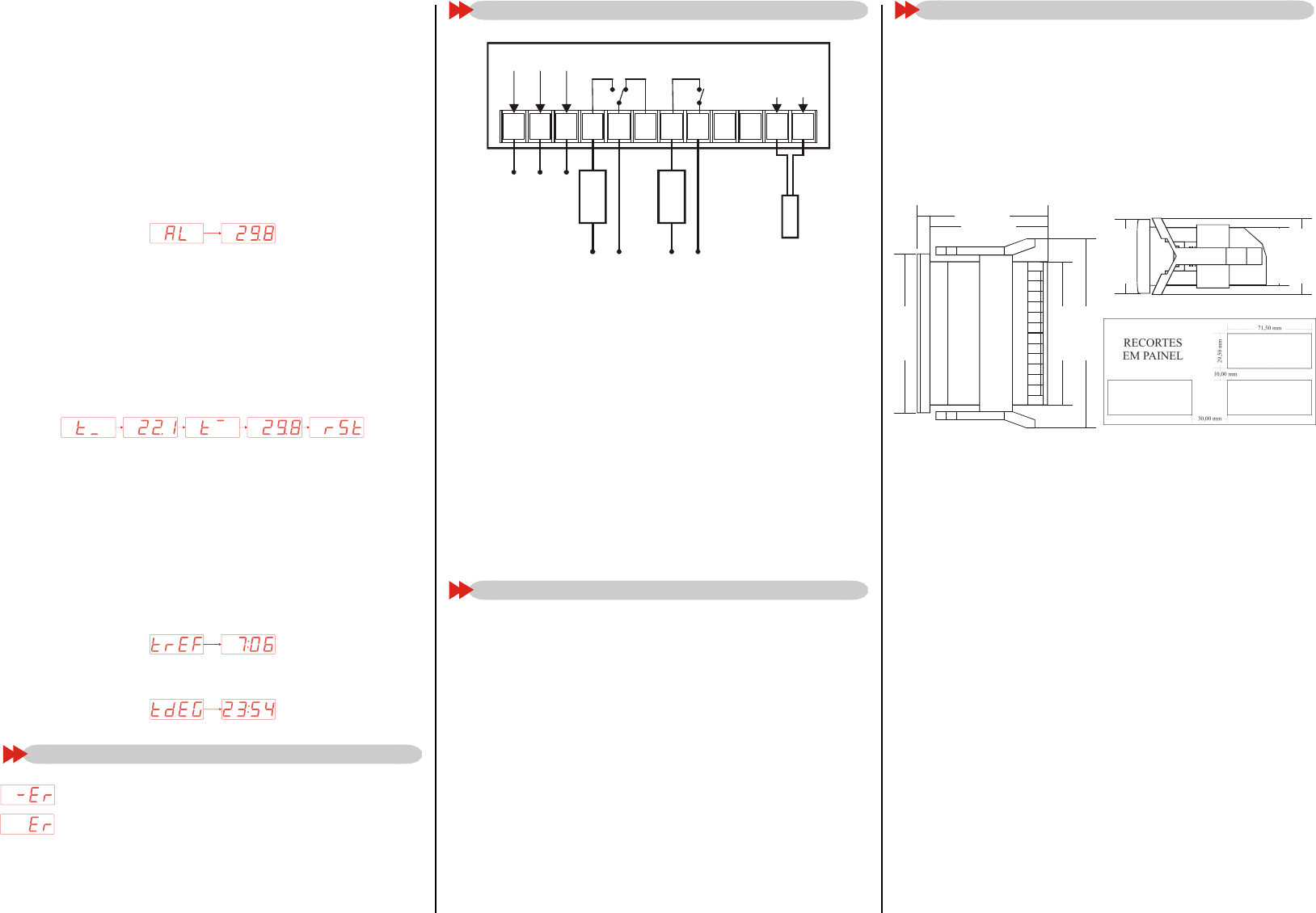

3 / 3

5.1.3 DEGELO MANUAL

O controlador MDS possui uma tecla de degelo manual que permite ao operador interagir com

o processo de modo a iniciar ou parar um ciclo de degelo. Para tal deve-se manter pressionada a

tecla de degelo (1) por aproximadamente dois segundos. Caso o controlador esteja no ciclo de

refrigeração é exibido o mnemônico DEG por aproximadamente dois segundos, e é iniciado o ciclo

de degelo. Caso o controlador esteja no ciclo de degelo este é paralisado e é iniciado o processo de

refrigeração, e é exibido o mnemônico REF por aproximadamente dois segundos.

5.3 ALARME DE TEMPERATURA

O controlador MDS possui uma opção de alarme que visa alertar o operador caso a

temperatura controlada não esteja de acordo com o desejado, nesta situação o controlador irá

apresentar o mnemônico AL no display intermitentemente com a temperatura mensurada no sensor.

5.4 REGISTRO DE MÁXIMAS E MÍNIMAS

O controlador MDS realiza o registro da temperatura máxima e mínima.

Para visualizar os registros da temperatura pressione brevemente a tecla de incremento (6).

Inicialmente é exibido o mnemônico referente à indicação de temperatura mínima, após é exibida a

temperatura mínima registrada, depois será exibido o mnemônico referente à indicação de

temperatura máxima, finalmente será exibido a temperatura máxima registrada. Para resetar os

registros deve-se manter pressionada a tecla de incremento (6) durante a visualização dos registros,

ao final será exibido o mnemônico referente ao reset dos registros.

5.5 VISUALIZAÇÃO DO TEMPO RESTANTE DO CICLO DE REFRIGERAÇÃO OU DE

DEGELO.

Está função estará habilitada quando o controlador estiver configurado no modo de

refrigeração e programado para realizar o degelo por parada natural do compressor. Através desta

função é possível visualizar o tempo restante do ciclo de refrigeração ou de degelo.

Para visualizar o tempo restante do ciclo de refrigeração ou de degelo pressione brevemente a

tecla de decremento (5). Inicialmente é exibido o mnemônico referente à indicação do tempo do

ciclo atual, após é exibido tempo restante do ciclo atual.

Caso o controlador esteja no ciclo de refrigeração:

Caso o controlador esteja no ciclo de degelo:

6. INDICAÇÕES DE ERRO

ERRO NO SENSOR DE TEMPERATURA.

Motivo: Sensor danificado, mal conectado, em curto-circuito, cabo interrompido, ou

temperatura mensurada fora da faixa operacional do controlador.

Providências: verificar a conexão do sensor com o controlador e o correto

funcionamento do mesmo.

7. ESQUEMA DE LIGAÇÃO

7.1 OBSERVAÇÕES

* Saída do compressor: saída à relé: máx. 10A, carga resistiva.

* Saída do degelo: saída à relé: máx. 10A, carga resistiva.

* Sensor tipo: NTC 10K, 1%, B: 3435/25ºC.

O sensor de temperatura acompanha o controlado, sendo o cabo de 2m de

comprimento, 2x26 AWG. O cabo do sensor pode ser estendido pelo próprio usuário

para até 200m.

* Os sensores de temperatura são do tipo termo-resistências, portanto não possuem polaridade,

sendo indiferente a ordem de ligação dos fios do sensor.

* Caso exista a necessidade de substituição dos sensores de temperatura favor contatar a Tholz

Sistemas Eletrônicos, ou utilizar sensor compatível.

8. CONSIDERAÇÕES SOBRE A INSTALAÇÃO ELÉTRICA

* A alimentação do controlador deve ser proveniente de uma rede própria para instrumentação,

caso não seja possível sugerimos a instalação de um filtro de linha para proteger o controlador.

* Recomendamos que os condutores de sinais digitais e analógicos devem ser afastados dos

condutores de saída e de alimentação, e se possível em eletrodutos aterrados.

* Sugerimos a instalação de supressores de transientes (FILTRO RC) em bobinas de

contatoras, em solenóides, em paralelo com as cargas.

9. INSTALAÇÃO NO PAINEL

9.1 MONTAGEM EM PAINEL

O controlador deve ser instalado em painel com abertura retangular conforme as dimensões

especificadas abaixo. Para fixação ao painel, introduza o controlador na abertura do painel pelo seu

lado frontal e coloque a presilha no corpo do controlador pelo lado posterior do painel. Ajuste

firmemente a presilha de forma a fixar o controlador ao painel.

Peso aproximado: 150g.

Dimensões: 73 x 32 x 63mm.

Recorte para fixação em painel: 71,5 x 29,5mm.

Para resolver quaisquer dúvidas, entre em contato conosco.

THOLZ Sistemas Eletrônicos

Av. Oscar Cirilo Ritzel, 195. Fone: (051) 3598 1566

25 de Julho, Campo Bom, RS, Brasil. http://www.tholz.com.br

Cep: 93700-000 E-mail: [email protected]

* O fabricante reserva-se o direito de alterar qualquer especificação sem aviso prévio.

92,8

77,90 mm

57,62 mm

63,92 mm

1 2 3 4 5 6 7 8 9 10

ALIMENTAÇÃO

SAÍDA DO

COMPRESSOR

NA C NF

ENTRADA

110Vca (12V)

220Vca (24V)

ALIMENTAÇÃO DAS CARGAS

CARGA

Sensor de

Temperatura

NA C

SAÍDA DO

DEGELO

Descarregue o manual em português (PDF, 0.17 MB)

(Considere o meio ambiente e apenas imprima este manual se for realmente necessário)
