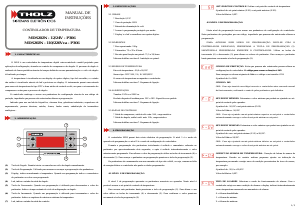

1 / 3
1. CARACTERÍSTICAS
O MDS é um controlador de temperatura digital microcontrolado versátil projetado para
aplicações de refrigeração, atuando no controle do compressor e do degelo. O processo de degelo é
realizado de forma periódica através de tempos definidos na sua parametrização e o ciclo de degelo
é finalizado por tempo.
A temperatura é visualizada em um display de quatro dígitos, tipo led vermelho, e o estado
das saídas é visualizado através de led´s próximos ao display. O instrumento possui uma entrada
para sensor de temperatura do tipo NTC e duas saídas de controle a relé, um para o acionamento do
compressor e outra para o processo de degelo.
O controlador restringe o acesso aos parâmetros de configuração através de um código de
proteção, impedindo que pessoas não autorizadas alterem a programação.
Indicado para uso em balcão frigorífico, câmaras frias, geladeiras industriais, expositores de
supermercado, prensas térmicas, estufas, fornos, banho maria, substituição de termostatos
analógicos...

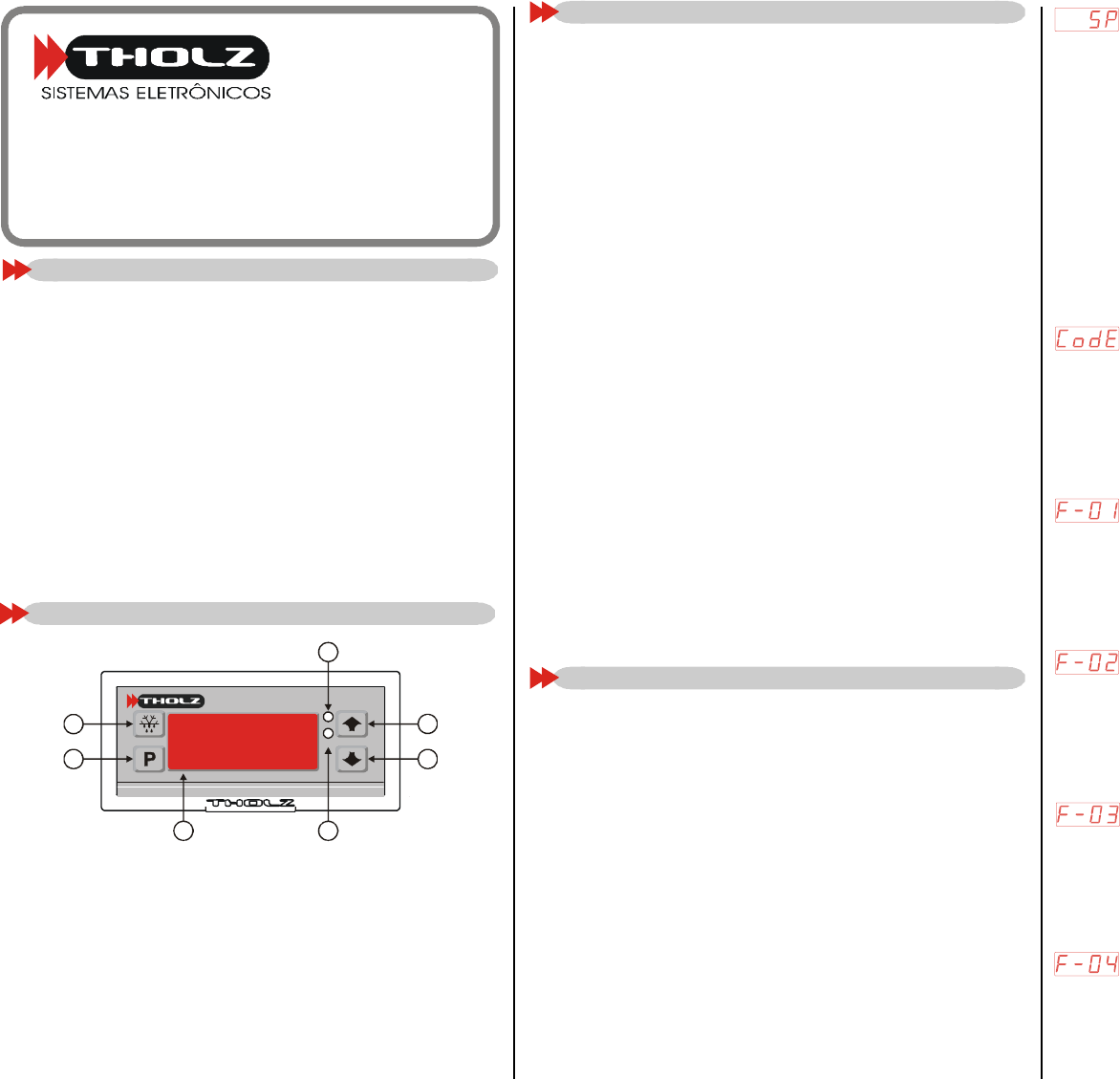

2. APRESENTAÇÃO
(1) Tecla de Degelo. Permite iniciar ou cancelar um ciclo de degelo manualmente.
(2) Tecla de Programação. Utilizada para acessar ou avançar a programação dos parâmetros.
(3) Display, indica normalmente a temperatura. Quando em programação indica o mnemônico
do parâmetro ou valor a ser programado.
(4) Led, indica o estado da saída do degelo.
(5) Tecla de Decremento. Quando em programação é utilizada para decrementar o valor do
parâmetro. Indica o tempo restante do ciclo de refrigeração ou degelo.
(6) Tecla de Incremento. Quando em programação é utilizada para incrementar o valor do
parâmetro. Indica os registros de mínima e máxima de temperatura.
(7) Led, indica o estado da saída de controle.
3. ESPECIFICAÇÕES
3.1 GERAIS
* Resolução 0,1ºC.
* Grau de proteção: IP63.
* Entrada de alimentação bi-volt.
* Acesso à programação protegido por senha.
* Display´s a led´s vermelhos com quatro dígitos.
3.2 DIMENSÕES
* Peso aproximado: 150g.
* Dimensões: 73 x 32 x 63mm.
* Recorte para fixação em painel: 71,5 x 29,5mm.
Maiores detalhes ver item 9. Instalação no painel.
3.3 SENSOR DE TEMPERATURA
Faixa de temperatura: -50,0 a 99,9ºC.
Sensor tipo: NTC 10K, 1%, B: 3435/25ºC.
O sensor de temperatura acompanha o controlador.
Maiores detalhes ver item 7. Esquema de ligação.
3.4 ALIMENTAÇÃO
Tensões: 110Vca e 220Vca.
Produto disponível também para: 12V e 24V. Especificar no pedido.
Maiores detalhes ver item 7. Esquema de ligação.
3.5 SAÍDAS DE CONTROLE
* Saída do compressor, saída à relé: máx. 10A, carga resistiva.
* Saída do degelo, saída à relé: máx. 10A, carga resistiva.
Maiores detalhes ver item 7. Esquema de ligação.
4. PROGRAMAÇÃO
O controlador MDS possui dois níveis distintos de programação. O nível 1 é o modo do
operador de programação e o nível 2 é o modo de configuração do controlador.
Durante a programação dos parâmetros inicialmente é exibido o mnemônico referente ao
parâmetro por aproximadamente dois segundos, e após é exibido intermitentemente o valor
anteriormente programado. Para alterar o valor da programação utilize as teclas de incremento (6) e
decremento (5). Para avançar o parâmetro em programação pressione a tecla de programação (2).
Os parâmetros são armazenados em uma memória do tipo não volátil, ou seja, mesmo na falta
de energia elétrica o controlador não perde os dados programados.
4.1 NÍVEL 1 DE PROGRAMAÇÃO
O nível 1 de programação apresenta os parâmetros acessíveis ao operador. Neste nível é
possível acessar o set-point do controle de temperatura.
Para acessar este parâmetro basta pressionar a tecla de programação (2). Para alterar o seu
valor utilize as teclas de incremento (6) e decremento (5). Para confirmar o valor pressione
novamente a tecla de programação (2).
SET-POINT DE CONTROLE. Define o set-point do controle de temperatura.
Ajustável de: set-point mínimo (F-01) a set-point máximo (F-02).
Valor de fábrica: 0,0ºC.
4.2 NÍVEL 2 DE PROGRAMAÇÃO
Neste nível de programação tem-se acesso aos parâmetros de configuração do controlador.
Estes parâmetros são protegidos por um código, impedindo que pessoas não autorizadas alterem a
programação.
PARA ACESSAR ESSE MODO DE PROGRAMAÇÃO DEVE-SE COM O
CONTROLADOR DESLIGADO, PRESSIONAR A TECLA DE PROGRAMAÇÃO (2).
MANTENDO-A PRESSIONADA ENERGIZE O CONTROLADOR. Utilize as teclas de
incremento (6) e decremento (5) para alterar os valores do parâmetro. Para avançar o parâmetro
basta pressionar novamente a tecla de programação (2).
CÓDIGO DE PROTEÇÃO. Evita que pessoas não autorizadas possam alterar as
configurações do controlador. O código para acesso as funções é 162.
Para carregar os valores originais de fábrica o código a ser inserido é 218.
Ajustável de: 0 a 9999.
CÓDIGO: 162
OBS.: Caso seja inserido um código incorreto o controlador entra em modo normal
de funcionamento, realizando o controle pelos parâmetros pré-definidos.
SET-POINT MÍNIMO. Determina o valor mínimo que poderá ser ajustado no set-
point de controle pelo operador.
Ajustável de: -50,0ºC a set-point máximo (F-02).
Valor de Fábrica: -50,0ºC.
OBS.: Caso seja ajustado um set-point mínimo superior ao set-point o controlador
automaticamente carrega o valor de set-point mínimo no set-point .
SET-POINT MÁXIMO. Determina o valor máximo que poderá ser ajustado no set-
point de controle pelo operador.
Ajustável de: caso: set-point mínimo (F-01) a 99,9ºC.
Valor de Fábrica: 99,9ºC.
OBS.: Caso seja ajustado um set-point máximo inferior ao set-point o controlador
automaticamente carrega o valor de set-point máximo no set-point.
OFFSET DO SENSOR DE TEMPERATURA. Correção da leitura do sensor de
temperatura. Permite ao usuário realizar pequenos ajustes na indicação da
temperatura procurando corrigir erros de medição provenientes de troca de sensor,
por exemplo.
Ajustável de: -20,0 a +20,0ºC.
Valor de fábrica: 0,0ºC.
TIPO DE ALARME. Seleciona o modo de funcionamento do alarme. Caso o
controlador esteja em uma condição de alarme o display indicará intermitentemente
com a temperatura mensurada um mnemônico de alarme.
0 = Alarme desabilitado.
1 = Alarme de mínima.
2 = Alarme de máxima.
INSTRUÇÕES
CONTROLADOR DE TEMPERATURA
MDS202N - 12/24V - P306
MDS202N - 110/220Vca - P306
1
2
S1
S2
