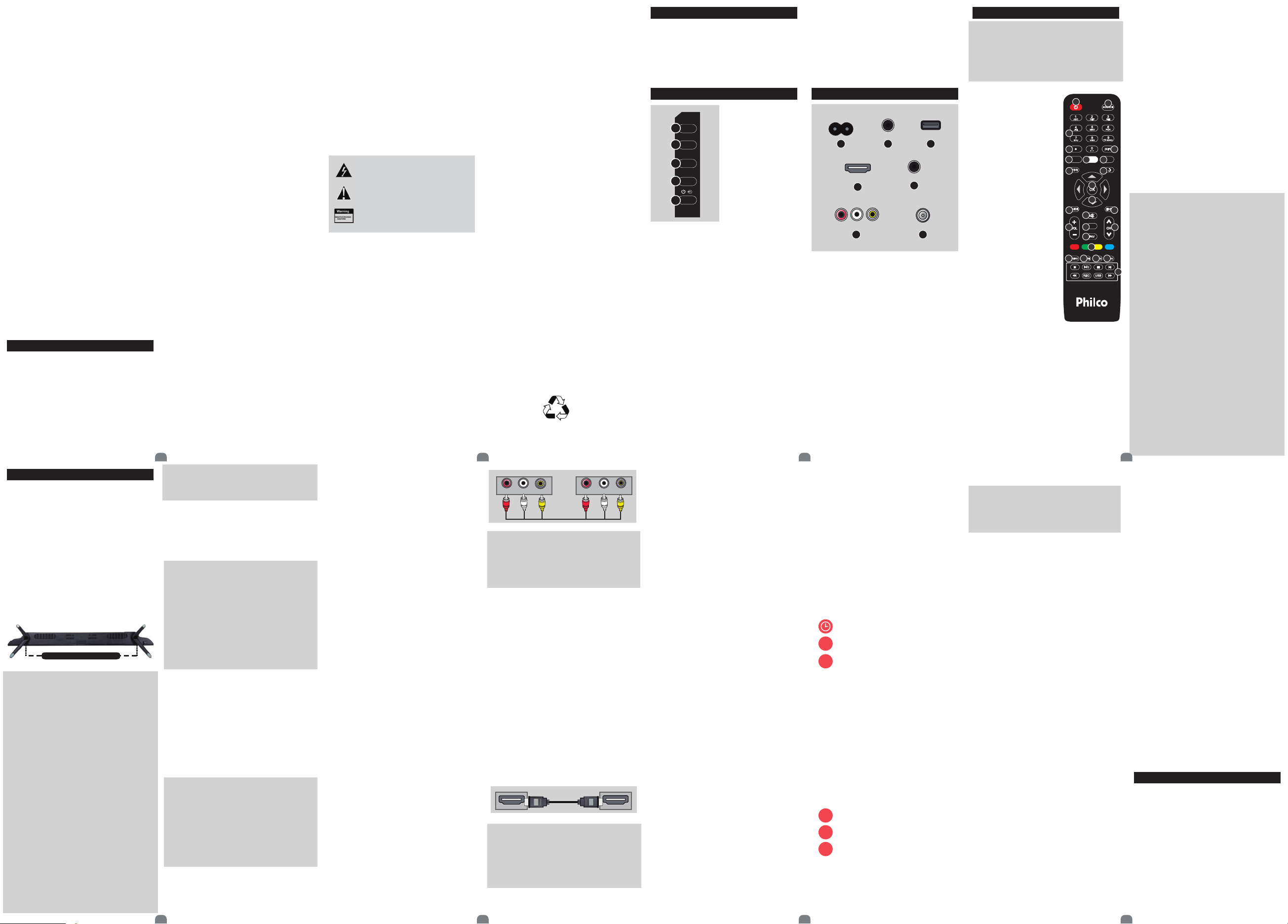

•Manual de Instrução
•Controle Remoto
•Cabo de Alimentação
•Base
•Pés de borracha da base
•Parafuso da base
01.VOLUME + : aumen-
ta volume.
02.VOLUME - : diminiu
volume.
03.CANAL + : muda de
canal para cima.
04.CANAL - : muda de
canal para baixo.
05.POWER/ENTRADA:
liga e desliga o televisor
/ alterna entre as fontes
de entrada.
Para correto funcionamento do menu rápido,
seguir as dicas abaixo:
•Para ligar o televisor, pressione o botão
POWER/ENTRADA (05) localizado na parte
traseira do lado direito por aproximadamente 1
segundo.
•Para desligar o televisor, pressionar e segurar
o botão POWER/ENTRADA (05) por 2
segundos.
•Para mudar de "Volume", pressione os botões
VOLUME+ (01) e VOLUME (02), sendo (01)
para aumentar o volume e (02) para diminuir o
volume.
•Para trocar de "Canal", pressione os botões
CANAL+ (03) e CANAL- (04), sendo (03) muda
de canal para cima e (02) muda de canal para
baixo.
•Para trocar a "Fonte de Entrada", pressione o
botão POWER/ENTRADA (05) e uma lista de
entradas será exibida do lado esquerdo da TV.
Pressione os botões (03) e (04) para mover o
cursor para cima ou para baixo, ao escolher a
"Fonte de Entrada" desejada pressione o botão
(01) ou (02) para entrar na "Fonte de Entrada"
selecionada.
•Outra forma de trocar a "Fonte de Entrada",
pressione o botão POWER/ENTRADA (05) para
que a lista de entradas seja exibida do lado
esquerdo da TV. Pressione novamente
POWER/ENTRADA (05) até alcançar a "Fonte
de Entrada" desejada e depois pressione o
botão (01) ou (02) para entrar na "Fonte de
Entrada" selecionada.
01.ENTRADA PARA CABO DE
ALIMENTAÇÃO
02.DC IN 12V 3,5A: conector do cabo de
energia.
*Modelo PTV32DFB51H não possui entrada DC IN
12V.
03.ENTRADA USB
*Modelo PTV32DFB51H
possui 2 entradas USB.
04.HDMI: entrada de áudio e vídeo
digital.
•HDMI1/ARC: retorno de áudio via HDMI.
*Modelo PTV32DFB51H
possui 2 entradas HDMI.
05.COAXIAL: saída de áudio digital.
06.AV IN: Entrada de video composto e
áudio estereo.
07.AIR: Entrada para TV a cabo /
entrada para TV VHF e UHF – Analógica
e Digital.
Parabéns pela escolha de um produto da linha
Philco.
Para garantir o melhor desempenho do
produto, leia atentamente as recomendações a
seguir.
A qualidade da imagem que você vê é tão boa
quanto o sinal que você recebe. Para
experimentar detalhes em alta definição, será
necessário acessar uma programação HD.
Seu aparelho pode receber e reproduzir a
programação HD através da entrada HDMI a
partir de:
- Assinatura de TV a cabo em alta definição
(Decodificador externo HD);
- Aparelho de Blu-ray e computadores com
saída HDMI;
Contate o seu provedor de cabo ou satélite
para informações sobre a recepção de sinal em
alta definição.
Este manual é unificado, pode ser usado para
mais de um modelo da linha PHILCO. Algumas
características ou funções podem não estar
disponíveis, pois dependem do modelo adquiri-
do.
Seguir corretamente as instruções do Manual
para não invalidar a garantia.
A Philco garante o bom funcionamento deste
aparelho. Porém, é necessário que sua
utilização seja adequada para que o usuário
desfrute do máximo que o aparelho pode
proporcionar sem prejudicar a sua saúde.
Cuidados com o LOCAL DE INSTALAÇÃO,
PRECAUÇÕES QUANTO À SEGURANÇA,
MANUSEIO, LIMPEZA, e MEIO AMBIENTE são
descritos a seguir e devem ser obedecidos.
INSTRUÇÕES AO USUÁRIO
Muitos dos “problemas” que acometem os
produtos eletrônicos têm como causa não
somente a desinformação em relação ao
aparelho, mas uma conexão equivocada por
parte do usuário. Existe uma grande probabili-
dade de o usuário resolver eventuais
contratempos de operação ou funcionamento
insatisfatório do aparelho apenas consultando o
Manual de Instruções. Antes de submeter seu
aparelho a um posto de Assistência Técnica
Autorizada Philco, leia atentamente o manual
de instruções.
LOCAL DE INSTALAÇÃO
•Instalar o aparelho sobre uma superfície firme,
plana e horizontal.
•A ventilação normal do produto não deve ser
impedida.
• Deixar um espaço de no mínimo 10 cm ao
redor do televisor. Não cobrir o televisor
quando estiver em uso.
•Não utilizar este aparelho perto de fontes de
calor.
•Não operar o aparelho em ambientes
abafados, como pequenas salas. Isso poderá
ocasionar superaquecimento do aparelho e
acarretar mau funcionamento.
PRECAUÇÕES QUANTO À SEGURANÇA
•Jamais desmontar o aparelho. Não tocar o
interior do produto nem inserir um objeto
metálico dentro dele.
•Quando houver tempestades, desligar o
cordão elétrico da tomada elétrica e se estiver
sendo utilizado ao ar livre interromper o uso.
•Não imergir o cordão elétrico, o plugue ou o
próprio aparelho na água ou em qualquer outro
líquido.
•Ao limpar a tela do aparelho, nunca usar
agentes de limpeza abrasivos. Utilizar um pano
macio umedecido.
•Não empregar palha de aço nem outros
produtos na antena, pois eles podem danificar
o televisor.
•Não utilizar aparelhos que apresentem algum
tipo de dano no cordão elétrico.
•Para substituir qualquer peça danificada,
deve-se procurar um posto de Assistência
Técnica Autorizada Philco.
•Proteger o cabo elétrico contra danos físicos
ou mecânicos, tais como: ao ser dobrado,
torcido, pisado, preso por uma porta ou
calçado.
•Para desconectar a TV totalmente da rede
elétrica, o plugue deve estar fora da tomada.
•Para reduzir o risco de choque elétrico é
necessário a remoção do cabo de alimenta-
ção/força da tomada da rede elétrica.
•Não retirar o cabo elétrico da tomada puxando
pelo fio. Sempre puxe pelo plugue.
•Manter o acesso ao cabo, plugue e a tomada
O sinal em forma de raio é destinado a alertar o
usuário para a presença de tensões perigosas
no interior do aparelho. Tocar componentes
internos poderá resultar em choque elétrico.
O ponto de exclamação é destinado a alertar o
usuário para a existência de instruções
importantes de uso.
Para reduzir o risco de choque elétrico ou
incêndio, não abrir o gabinete do aparelho.
RECOMENDAÇÕES
CONTEÚDO DA EMBALAGEM
VISTA FRONTAL VISTA TRASEIRA
MONTAGEM E INSTALAÇÃO
FL
VIDEO OUT
L VIDEOR
FR
TELEVISOR PLAYER
CONFIGURANDO OS CANAIS
Este aparelho faz a busca automática por
canais.
01. A busca automática por canais está
disponível no SETUP do aparelho, para
acessar, pressione o botão MENU no
controle remoto.
02. Utilize as teclas de navegação,
selecione a opção CANAL, em seguida
CANAL -> SINTONIA AUTOMÁTICA e
pressione o OK.
03. Confirme a operação na janela que se
abrirá.
04. Pressionar MENU para interromper a
sintonia DTV e iniciar a sintonia ATV.
05. Pressionar EXIT para interromper a
sintonia.
GUIA DE PROGRAMAÇÃO (Programação
TV digital)
O guia eletrônico permite que o usuário
visualize informa ções sobre a programa-
ção de determinados canais.
IMPORTANTE
•As informações do GUIA são fornecidas
pelas redes de transmissão.
•A exibição é atualizada de forma dinâmi-
ca e na medida em que forem disponibili-
zadas.
Gravar (Botão Vermelho) - Agendar
gravação
Lembrete (Botão Verde) - Fazer lembrete
de alguma programação.
Dia anterior (Botão Amarelho) - Mostra
programação do dia anterior/voltar.
Próximo dia (Botão Azul) - Mostra
programação do próximo dia.
Detalhes (Botão INFO) - Mostra descri-
ção completa da programação.
Sair (Botão EXIT) - Sair do Guia de
Programação.
Para acessar o GUIA DE PROGRAMA-
ÇÃO pressionar o botão GUIDE.
Utilize os botões coloridos para habilitar
as funções conforme exibido no menu.
CONFIGURANDO UM LEMBRETE
É possível configurar o aparelho para
notificar o início de algum programa
através do GUIA DE PROGRAMAÇÃO
(apenas para canal digital).
01. Selecione o canal que contenha a
programação desejada.
02. Pressione o botão GUIDE para
acessar o GUIA DE PROGRAMAS.
03. Selecione o programa na lista.
04. Pressione o botão LEMBRETE
(VERDE).
Uma vez
Diariamente
Semanalmente
AGENDANDO UMA GRAVAÇÃO
É possível configurar o aparelho para
iniciar uma gravação de algum programa
através do GUIA DE PROGRAMAÇÃO
(apenas para canal digital).
01. Selecione o canal que contenha a
programação desejada.
02. Pressione o botão GUIDE para
acessar o GUIA DE PROGRAMAS.
03. Selecione o programa na lista.
04. Pressione o botão GRAVAR (VERME-
LHO).
Uma vez
Diariamente
Semanalmente
MODO USB
IMPORTANTE:
•A PHILCO não se responsabiliza por eventu-
ais perdas de dados contidos em dispositivos
USB.
01. Para usufruir deste recurso insira um
dispositivo USB em uma das entradas USB do
aparelho.
02. Selecionar a entrada USB, pressionando o
botão USB ou SOURCE.
03. A listagem de ltros será exibida, selecio-
ne o ltro desejado.
04. Para sair do Modo USB é necessário
pressionar o botão SOURCE.
REPRODUÇÃO DE IMAGEM
Ao selecionar o ltro FOTO, os arquivos
compatíveis serão exibidos em miniatura.
01. Para abrir a pasta de fotos, escolha a
opção desejada e aperte OK.
02. Para abrir a imagem, selecione o arquivo
desejado e pressione PLAY/PAUSE ou OK.
03. Ao iniciar a reprodução, uma barra de
recursos será exibida na parte de baixo da
tela.
04. Para pausar a reprodução de todas as
imagens (APRESENTAÇÃO DE SLIDE) pressio-
ne o botão PLAY/PAUSE.
05. Para acessar os recursos, durante a
visualização, pressionar o botão OK.
•A barra de recursos aparecerá na parte de
baixo da tela.
06. Para sair do modo FOTO, pressione o botão
EXIT.
REPRODUÇÃO DE ÁUDIO
Ao selecionar o ltro MÚSICA, os arquivos
compatíveis serão exibidos.
01. Para abrir a pasta de músicas, escolha a
opção desejada e aperte OK.
02. Para dar início à reprodução, selecione o
arquivo desejado e pressione o botão
PLAY/PAUSE ou OK.
03. Ao iniciar a reprodução, uma barra de
recursos será exibida na parte de baixo da
tela.
04. Para acessar os recursos, durante a
reprodução pressionar o botão OK.
•A barra de recursos aparecerá na parte de
baixo da tela.
05. Para sair do modo MÚSICA, pressione o
botão EXIT.
REPRODUÇÃO DE FILME
Ao selecionar o ltro FILME, os arquivos
compatíveis serão exibidos em miniatura.
01. Para abrir a pasta de lmes, escolha a
opção desejada e aperte OK.
02. Para dar início a reprodução, selecione o
arquivo desejado e pressione o botão
PLAY/PAUSE ou OK.
03. Ao iniciar a reprodução, pressione o
botão OK para exibir a barra de recursos na
tela. Na função REPRODUÇÃO DE VÍDEO o
botão Q.MENU do controle remoto atua
como acesso a todas as funções (Modo de
Imagem/ Modo de Som/ Áudio/ Tam. Tela/
Legenda). O botão INFO atua como acesso
rápido as funções (Áudio/ Legenda).
04. Para sair do modo FILME, pressione o botão
EXIT.
Mantenha seu televisor sempre atualizado, veja
abaixo a forma de atualização disponível.
VIA USB:
Para baixar e atualizar via USB, acessar o site:
http://www.philco.com.br/
Atendimento > Atualização de Dispositivo >
realizar o download do programa e seguir os
passos indicados.
O CONTROLE REMOTO
V+
V-
C+
C-
01
02
03
04
05
IMPORTANTE
O modelo do controle remoto pode variar
dependendo do televisor adquirido. Alguns
botões podem não estar disponíveis, o que não
causa impacto no funcionamento do produto.
01. POWER: Liga/desliga o
televisor colocando em
modo standby.
02. SOURCE: Alterna entre
as fontes de entrada.
03. TECLADO
NUMÉRICO.
04.•: Acesso à canal digital.
05. INFO: Exibe informa-
ções referentes ao canal ou
programa.
06. Indisponível.
07. Indisponível.
08. Indisponível.
09. DTVI: indisponível.
10. BACK: retornar.
11. OK: confirmação.
12. TECLAS DE
NAVEGAÇÃO.
13. GUIDE: Acesso ao Guia
de Programação.
14. EXIT: Sair.
15. MUTE: Cessa o som.
16. VOLUME: Ajusta o volume.
17. Indisponível
18. FAV: Lista de canais favoritos.
19. CH+/CH-: Navega entre canais sintoniza-
dos.
20. BOTÕES COLORIDOS: utilizado para
menus da TV digital.
21. MENU: acesso ao menu de configuração
do aparelho.
22. P. MODE: modo de imagem predefinido.
23. S.MODE: modo de som predefinido.
24. QMENU: Acesso rápido as funções
principais.
25. REPRODUÇÃO DE ARQUIVOS VIA
DISPOSITIVO USB
(FOTO/VÍDEO/MÚSICA).
*REC indisponível.
PILHAS
1º PASSO: Remover a tampa do compartimen-
to das pilhas do controle remoto.
2º PASSO: Inserir duas pilhas (AAA), assegu-
rando-se de que a polaridade das mesmas
corresponda às marcas dentro do comparti-
mento.
3º PASSO: Recolocar a tampa no lugar.
RECOMENDAÇÕES
•O controle remoto atua sobre um sensor na
unidade do aparelho. Ele tem um alcance de 5
metros, e deve ser utilizado dentro de uma
abertura de 30º (em qualquer direção) em
relação ao sensor do controle remoto presente
no painel frontal do aparelho.
•Manter as pilhas fora do alcance de crianças.
Em caso de ingestão, deve-se consultar um
médico imediatamente.
•Não manusear as pilhas com objetos
metálicos.
•Retirar as pilhas do controle remoto, se o
usuário não for utilizá-lo por um longo período
de tempo.
•Não deixar objetos entre o sensor do aparelho
e o controle remoto. Isso poderá causar o mau
funcionamento do controle, pois interromperá o
sinal enviado ao aparelho.
•Ao utilizar o controle remoto, não pressionar as
teclas utilizando força em demasia. Isto poderá
comprometer o funcionamento deste acessório
em curto prazo.
•As pilhas não podem ser expostas ao calor
excessivo tais como luz solar, fogo ou situações
similares.
HDMI HDMI OUT
TELEVISOR PLAYER
CONECTANDO UMA TV A CABO /
SATÉLITE
Verifique se o seu decodificador de TV a
cabo pode ser conectado através de um
cabo HDMI ou AV.
01.Localizar o cabo conectado ao
terminal no decodificador.
02.Conectar a outra extremidade do cabo
ao terminal no painel traseiro do apare-
lho.
03.Selecione (no televisor) a respectiva
entrada conectada.
04.A seleção de canais é feita diretamen-
te pelo decodificador.
05.Pressionar o botão SOURCE, no
controle remoto para alternar entre as
respectivas entradas.
IMPORTANTE:
•Conectar o cabo à entrada correspon-
dente.
•Caso a operadora não utilize um decodi-
ficador para recepção dos canais, conec-
tar o cabo diretamente na entrada AIR da
TV e realizar a busca de canais no modo
sintonia: Cabo (sinal analógico).
ENTRADA DE VÍDEO COMPOSTO E
ÁUDIO ESTÉREO
Conector Amarelo: transmite sinal de
vídeo.
Conector Vermelho e branco: transmite
sinais de áudio estéreo (R/L).
A ilustração a seguir simula uma conexão
de vídeo composto e áudio estéreo com
um Player.
01.Efetuar as conexões de vídeo e áudio
estéreo entre o player e o televisor confor-
me figura abaixo.
02.Através da tecla SOURCE, selecione a
entrada AV.
IMPORTANTE:
Conectar o CABO RCA ao PLAYER e ao
TELEVISOR. Deve-se coincidir as cores
do plugue com as cores das saídas e
entradas.
ENTRADA HDMI
HDMI: High-Definition Multimedia Interfa-
ce, ou seja, interface multimídia de alta
definição.
A ilustração a seguir simula uma conexão
HDMI com um Player.
01.Efetuar a conexões HDMI entre o
player e o televisor conforme figura
abaixo.
02.Através da tecla SOURCE, selecione a
respectiva entrada conectada.
ARC: Audio Return Channel, ou seja,
Canal de Retorno de Áudio.
Identifica dispositivos de áudio conecta-
dos ao televisor (HDMI) como players de
áudio, eliminando a necessidade de uma
ligação de áudio óptico ou analógico
adicional. Player.
IMPORTANTE:
•Ao escolher uma resolução, é normal
que a imagem se torne corrompida por
alguns instantes ou demore um pouco
para ser exibida.
W
W
D
D
R
desimpedido.
•Produto não deve ser exposto a gotejamentos
nem a respingos. Os objetos com líquidos,
como vasos, não devem ser colocados sobre o
produto.
•Para evitar acidente, o aparelho deve ser
fixado de forma segura ao chão/parede, de
acordo com as instruções de instalação.
•Evitar o uso prolongado do aparelho com
volume superior a 85 dB. Os níveis de ruído
acima deste valor podem ser prejudiciais à
audição humana.
•Onde um plugue ou um conector é usado
como dispositivo de desconexão a rede, o
dispositivo deve ficar prontamente operável.
A seguir está a simbologia relacionada à
segurança utilizada no aparelho.
MANUSEIO E LIMPEZA
•Retirar o plugue da tomada antes de realizar
qualquer tipo de limpeza.
•Não limpar o gabinete do aparelho com
detergentes nem solventes.
•Manter todo aparelho elétrico fora do alcance
de crianças, especialmente quando estiver em
uso.
•Não deixar o aparelho ligado sem ninguém por
perto.
•O aparelho em modo Standby consome uma
quantidade mínima de energia necessária para
responder ao comando do controle remoto.
Para evitar o consumo total de energia elétrica,
remover o cabo de alimentação da tomada.
•A nota fiscal e o certificado de garantia são
documentos importantes e devem ser guarda-
dos para efeito de garantia.
INFORMAÇÕES IMPORTANTES:
•Este produto é bivolt automático
•A exibição de imagens estáticas tais como
fotografias por um longo período pode danificar
a tela ou causar distorções permanentes.
•Embora a tela possua uma fabricação de
tecnologia de alta precisão, alguns pontos
brilhantes de luz podem aparecer em cores
constantes. Isso é uma característica estrutural
do painel e não gera nenhum impacto no
funcionamento do produto.
•O desgaste irregular resultante da exibição
constante de imagem estática não é coberto
pela garantia.
•Para evitar futuros problemas, varie a progra-
mação exibindo imagens em movimento e em
tela cheia.
MEIO AMBIENTE
Embalagem
Um terço do consumo de papel destina-se a
embalagens. Contribuir para a redução do
consumo dos recursos naturais é um dever de
todos.
O material utilizado para a embalagem e
proteção do aparelho e acessórios são reciclá-
veis.
Pilhas
Todos os tipos de pilhas devem receber
atenção especial. Uma só pilha contamina o
solo durante 50 anos.
As pilhas incorporam metais pesados tóxicos.
Portanto, observar a legislação local quanto ao
destino adequado dos materiais que serão
descartados. Pilhas e baterias nunca devem
ser jogadas junto ao lixo comum.
Produto
O simples fato de ter adquirido este modelo já
demonstra certa responsabilidade ecológica,
pois sabe-se que eletroeletrônicos recentes e
de qualidade gastam menos energia.
Este produto é constituído de várias partes que
podem ser reaproveitadas (recicladas) por
empresas especializadas. Logo, ao descartar,
manter a mesma consciência ecológica inicial e
não destinar ao lixo comum. Informar-se sobre
os locais para o correto fim de vida.
A consciência ecológica depende de cada um,
porém, é um ato que afeta a todos.
2x HDMI*
04
2x USB*
03
DC IN 12V*
02
COAXIAL
05
ANT/CABLEVÍDEO
L
R
AV
06 07
01
01 02 03 04
ABC
DEF
GHI
JKL
MNO
PQR
STU
YZ sp ace
INFO
S
DTVi
OK
GUIDE
EXIT
FAV
MENU
P.MOD E S.M ODE
QME NU
USBREC
SOU RCE
VWX
You
1
2
3
4
5
6
7
8
9
0
+ -
01
02
03
041 05
06
08
09 10
11
12
13 14
16
15
17
18
19
20
21 22 23 24
25
07
MONTAGEM E INSTALAÇÃO
MONTAGEM E INSTALAÇÃO
I
INSTALANDO O SUPORTE DE MESA E
PREPARANDO PARA SUPORTE DE
PAREDE
Posicionar o monitor e a base na posição
mostrada na figura a seguir.
IMPORTANTE: Cobrir a parte frontal
(TELA) com um cobertor macio para
evitar danos.
01.Encaixar os pés da base e inserir os
parafusos M4x12mm, 2 unidades para
cada pé, para fixar.
•Para fixação em suporte de parede, os
produtos utilizam as furações:
•PH20N91D/PH24N91D/PTV24N91D-
FBRH/ PTV24N91DFRH:
Vesa 100x100mm
•PH28N91D/PTV32DFB51H:
Vesa 200x100mm
•Tipo de parafusos para a fixação do
suporte:
•PH20N91D: M5
•PH28N91D: M4
•PH24N91D / PTV24N91DFBRH /
PTV24N91DFRH / PTV32DFB51H: M4
•Alguns modelos de suporte podem
atrapalhar na conexão dos cabos com o
painel traseiro.
•A profundidade do parafuso deve ser
verificada de acordo com o suporte
adquirido.
•Ter cuidado ao manusear o aparelho
para evitar danificar a parte de plástico
que se encontra na parte inferior do
produto .
•Garantir espaçamento de aproximada-
mente 70mm entre o produto e a parede
para melhor instalação, sem danos aos
cabos do televisor.
FONTE DE ENTRADA
•AR •Cabo
•HDMI •AV •USB
IMPORTANTE:
•É possível Customizar 'Nome' para a
"Fonte de Entrada" (AV, HDMI):
- TV a Cabo;
- DVD/BD;
- Home Theater;
- Vídeo Game;
- PC;
- Outros;
- Limpar Opções.
CONEXÃO DA ANTENA VHF/UHF
(DIGITAL)
Conectar o cabo da antena (75Ω) ao
terminal no painel traseiro do aparelho.
Este aparelho está preparado para o
sistema de TV DIGITAL. Para receber um
sinal digital o usuário deve conectar uma
antena própria (UHF) para captar o sinal.
IMPORTANTE:
•Quando a intensidade do sinal digital for
fraca a imagem pode travar ou até
mesmo apresentar partes quadriculadas.
•Canais digitais às vezes podem transmi-
tir programas em padrão SD (4:3), o que
pode causar barras pretas e perda da
qualidade na imagem.
Parafusos
ATUALIZAÇÃO DE SOFTWARE
Participe da conversa sobre este produto
Aqui você pode compartilhar o que pensa sobre Philco PTV32DFB51H Televisor LED. Se você tiver alguma dúvida, primeiro leia atentamente o manual. A solicitação de manual pode ser feita através do nosso formulário de contato.
