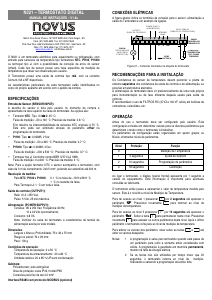

N321 – TERMOSTATO DIGITAL
MANUAL DE INSTRUÇÕES – V1.6x
Matriz: Rua Álvaro Chaves, 157 CEP 90220-040 Porto Alegre - RS
Fone: (51) 3323-3600 Fax: (51) 3323-73644
Filial: Rua Paris, 856 Vila Madalena CEP 01257-040 - São Paulo - SP
Fone: (11) 3675-0366 Fax: (11) 3675- 0377
O N321 é um termostato eletrônico para aquecimento ou refrigeração, com
entrada para sensores de temperatura tipo termistores NTC, Pt100, Pt1000
ou termopar tipo J, com a possibilidade de correção de erros do sensor
(offset). Cada tipo de sensor possui uma faixa específica de medição de
temperatura que dever ser observada pelo usuário.
O Termostato possui uma saída de controle tipo relé, com os contatos
Comum, NA e NF disponíveis.
As características particulares de cada termostato estão identificadas no
corpo do próprio aparelho em acordo com o pedido de compra.
ESPECIFICAÇÕES
Entrada de Sensor (SENSOR INPUT):
A escolha do sensor é feita pelo usuário no momento da compra e
apresentada na face superior da caixa do termostato. As opções são:
• Termistor NTC, Tipo 10 kΩ
ΩΩ
Ω @ 25 °C;
Faixa de medição: –50 a 120 °C; Precisão da medida: 0,6 °C;
Erro máximo na intercambiabilidade de sensores NTC originais: 0,75 °C.
Este erro pode ser eliminado através do parâmetro offset na
programação do termostato.
• Pt100; Tipo: α
αα
α= 0,00385; 2 fios;
Faixa de medição: –50 a 300 °C; Precisão da medida: 0,7 °C;
• Pt1000; Tipo: α
αα
α= 0,00385; 2 fios;
Faixa de medição: –200 a 530 °C; Precisão da medida: 0,7 °C;
• Termopar tipo J; Conforme norma NBR 12771/Jul 1999;
Faixa de medição: 0 a 600 °C; Precisão da medida: 3 °C;
Nota: Para a opção termistor NTC o sensor acompanha o termostato, com
cabo de 3 m de comprimento, 2x0,5 mm², podendo ser estendido até 200 m.
Resolução da medida:
Para NTC, Pt100 e Pt1000: 0,1 °C na faixa de –19.9 a 99.9 °C,
1 °C no restante da faixa.
Para Termopar J: 1 °C em toda a faixa.
Saída de controle (OUTPUT1):
Relé: 10 A / 250 Vac,
Pulso: 5 Vdc, 25 mA máximos.
Alimentação (POWER SUPPLY):
Tensões: 85 a 250 Vac; Freqüência: 60 Hz;
12 a 24 Vdc opcionalmente;
Consumo: 0,6 VA
Nota: Verificar na caixa do termostato a característica de tensão de
alimentação aceita por este modelo.
Dimensões:
Largura x Altura x Profundidade: 75 x 33 x 75 mm
Rasgo no painel: 70 x 29 mm;
Peso: 100 g
Condições de operação:
Temperatura de operação: 0 a 50 °C
Temperatura de armazenamento: -20 a 60 °C
Umidade relativa: 20 a 85 % UR sem condensação
Gabinete:
Policarbonato; auto-extingüível
Grau de proteção: caixa IP42, frontal IP65
Conexões para fios de até 4,0 mm²
Interface RS485 com protocolo MODBUS (opcional)
CONEXÕES ELÉTRICAS
A figura abaixo indica os terminais de conexão para o sensor, alimentação e
saída do Termostato e um exemplo de ligação.
TRASEIRO DO
TERMOSTATO
TEMPERATURA
NTC / Pt1000
TERMOPAR
ELÉTRICA
REFRIGERADOR
AQUECEDOR
CONTACTORA
OUTPUT1
(SAÍDA DE CONTROLE)
1
2
POWER SUPPLY
(ALIMENTAÇÃO)
6
5
12
13
INPUT SENSOR
(SENSOR DE TEMPERATURA)
3
F
N
F
N
RS485
8
9
7
D
D
GND
Figura 01 – Conexões mostradas na etiqueta do termostato
RECOMENDAÇÕES PARA A INSTALAÇÃO
Os Condutores do sensor de temperatura devem percorrer a planta do
sistema separados dos condutores da saída de controle e de alimentação, se
possível em eletrodutos aterrados.
A alimentação do termostato deve vir preferencialmente de uma rede própria
para instrumentação ou de fase diferente daquela usada pela saída de
controle.
É recomendável o uso de FILTROS RC (47 Ω e 100 nF, série) em bobinas de
contactoras, solenóides, etc.
OPERAÇÃO
Antes do uso o termostato deve ser configurado pelo usuário. Esta
configuração consiste em determinar valores para os diversos parâmetros que
determinam o modo como o termostato irá trabalhar.
Os parâmetros de configuração estão organizados em quatro grupos ou
Níveis, chamados níveis de parâmetros.
Nível Proteção Função
0 - Medição de Temperatura
1 2 segundos Ajuste de Setpoint
2 10 segundos Programação de parâmetros
3 18 segundos Calibração
Ao ligar o termostato, o display (painel frontal) apresenta por 1 segundo a
versão do equipamento. Esta informação é importante para eventuais
consultas ao fabricante.
O termostato então passa a apresentar o valor de temperatura medida pelo
sensor. Este é o nível 0 ou nível de Medição de Temperatura.
Para ter acesso ao nível 1 pressionar
por 2 segundos até aparecer o
parâmetro “SP
SPSP
SP”. Pressionar novamente
para retornar ao nível de
medição de temperatura.
Para ter acesso ao nível 2 pressionar
por 10 segundos até aparecer o
parâmetro “Act
ActAct
Act”. Soltar a tecla
para permanecer neste nível. Pressionar
novamente
para acessar os outros parâmetros deste nível. Após o último
parâmetro o termostato volta para ao nível de medição de temperatura.
Para alterar os valores dos parâmetro, atuar sobre as teclas
e
até
obter os valores desejados.
Notas: 1 A programação é salva pelo termostato quando este passa de
um parâmetro para outro e somente então considerada com
válida. A programação é guardada em memória permanente,
mesmo na falta de energia elétrica.
2 Se as teclas não são utilizadas por tempo maior que 20
segundos, o termostato retorna ao nível de medição,
finalizando e salvando a programação até então feita.
