HOTTE D'EXTRACTION DÉCORATIVE

Cher client:

Nous avons la certitude que l'acquisition de notre hotte d'extraction

satisfera pleinement vos besoins. Nous vous prions pour cela de

lire attentivement les instructions du manuel afin d'obtenir un résul-

tat optimal lors de l'utilisation de celle-ci.

    



Si vous avez besoin d’une assistance technique ou d’un complé-

ment d’information sur nos produits, n’hésitez pas à contacter notre

distributeur officiel.

INDICATIONS GENERALES

Avant d'installer et d'utiliser la hotte, vous devez vous assurer que

la tension (V) et la fréquence (Hz.) indiquées sur la plaque de

caractéristiques correspondent à la tension et à la fréquence du lieu

où la hotte va être installée.

La plaque de caractéristiques avec les données techniques se

trouvent à l'intérieur de la hotte.

Pour un meilleur rendement de l’extraction de fumées, nous con-

seillons que le tube soit en PVC rigide et d’un diamètre minimum

de 120 mm.

bRANCHEMENT ELECTRIQUE

Le câble de la hotte doit être branché dans une prise de courant ou

directement raccordé à un interrupteur omnipolaire qui devra avoir

une distance d'ouverture des contacts d'au moins 3 mm.

Le fabricant n'est pas responsable dans le cas où les normes de

sécurité en vigueur et nécessaires pour un fonctionnement correct

et normal de la partie électrique ne sont pas observées.

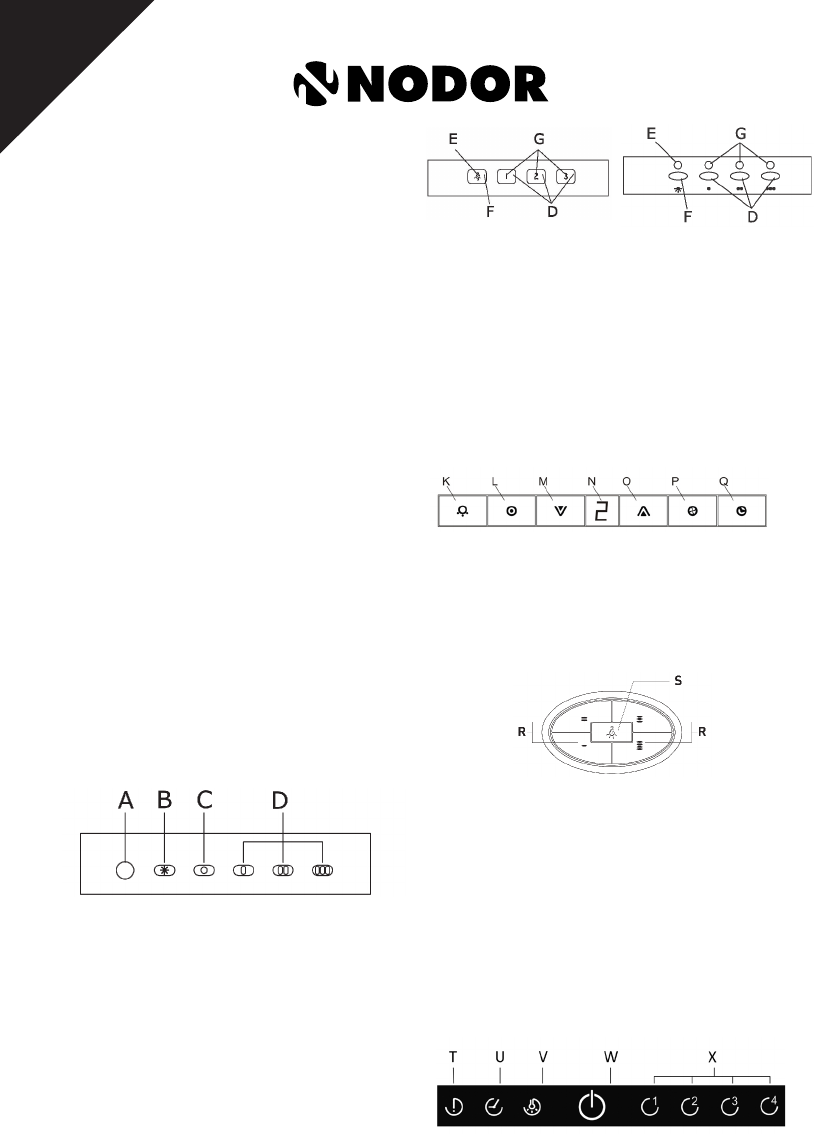

PANNEAU DE COMMANDE A CINQ bOUTONS

Ce panneau est situé sur le devant de la hotte et comprend:

- 3 interrupteurs pour le contrôle du moteur

(position 1ª, 2ª et 3ª vitesse) (réf D)

- Bouton d’arrêt du moteur (réf C)

- Lampe de contrôle de fonctionnement du

moteur (réf A)

- Interrupteur pour la lampe d’illumination (réf. B)

PUPITRE DE COMMANDE DU bOUTON ÉLECTRONIQUE

Ce pupitre est situé sur la partie frontale de la hotte et comprend:

- 3 boutons poussoir de contrôle du moteur (position 1e, 2e et 3e

vitesse) (réf. D).

- Voyant de contrôle du fonctionnement de l'éclairage. (Réf. E).

- Voyant de contrôle du fonctionnement du moteur (Réf. G).

- Bouton poussoir de commande de l'éclairage (Réf. F ).

Temporisation: Afin de temporiser le fonctionnement de la hotte,

une fois la vitesse sélectionnée, vous devrez exercer une pression

sur le bouton pendant deux secondes jusqu'à ce que le voyant

lumineux clignote, suite à quoi commence alors le décompte de 15

minutes.

Une fois ce temps écoulé, le moteur s'arrêtera et la lumière aussi.

Si vous désirez annuler la temporisation, exercez une pression sur

le bouton temporisé et le moteur cessera de fonctionner.



Ce panneau est situé sur le devant de la hotte et comprend :

- Bouton pour la lampe d’illumination (réf. K).

- Bouton pour l’arrêt/la marche du moteur (réf. L).

- Bouton pour la réduction de la vitesse du moteur (réf. M).

- Indicateur de la vitesse du moteur (réf. N).

- Bouton pour l’augmentation de la vitesse du moteur (réf. O).

- Bouton pour l’activation directe de la vitesse TURBO du moteur

(réf. P).

- Bouton pour la temporisation du moteur (réf. Q).

La hotte fonctionnera 5 minutes à la vitesse en cours et 5 minutes

à chacune des vitesses inférieures jusqu’à l’arrêt total.

PANNEAU DE COMMANDE QUATRE VITESSES

Ce panneau est situé sur le devant de la hotte et com-

prend:

- 4 boutons pour le contrôle du fonctionnement du moteur

(position 1ª, 2ª, 3ª et turbo) (Réf R)

- Bouton-poussoir pour la lampe d’illumination. (Réf S)

TAbLEAU DE COMMANDE TOUCH CONTROL

Ce pupitre est situé sur la partie frontale de la hotte et com-

prend:

-Indicateur/bouton de signal de nettoyage des filtres (réf. T).

Il est régulièrement activé pour signaler la nécessité du

nettoyage des filtres et il se désactive sur simple pression.

-Bouton pour la temporisation du moteur (réf. U).

La hotte fonctionnera 5 minutes à la vitesse en cours et 5

minutes à chacune des vitesses Inférieures jusqu’à l’arrêt

total.

-Bouton pour la lampe d’illumination (réf. V).

Permet de régler l’éclairage en maintenant la pression.

-Bouton pour l’arrêt/la marche du moteur (réf.W).

-3/4 boutons poussoir de contrôle du moteur (position 1e,

2e, 3e, et 4e vitesse) (réf.X).
