Manual Immergas Victrix Superior 32 kW X Esquentador a gás

Manual

3

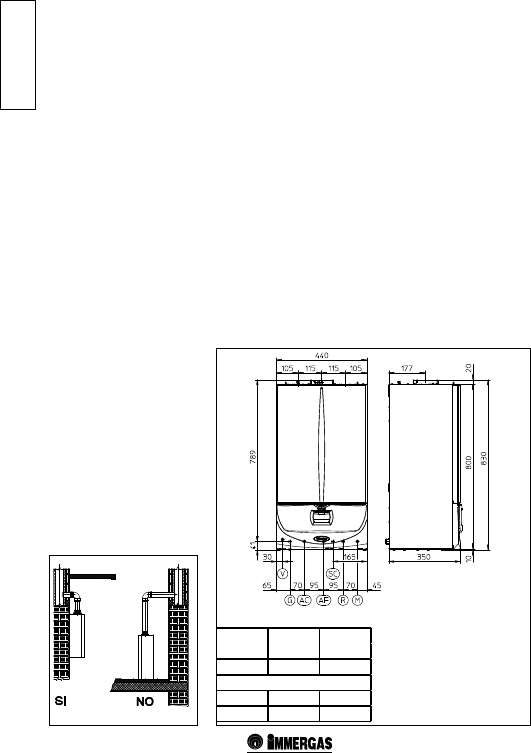

Legenda :

V - Ligação eléctrica

G - Ligação de gás

AC - Saída Água Quente Sanitária

AF - Entrada Água Fria

SC - Dreno condensados (diâmetro interno

mínimo Ø 13 mm)

R - Retorno sistema

M - Ida sistema

Fig. 1-2

1.2 DIMENSÕES PRINCIPAIS

1. INSTALAÇÃO DA

CALDEIRA

1.1 RECOMENDAÇÕES DE INSTALAÇÃO.

A caldeira Victrix Superior kW foi concebida

apenas para instalações de parede, para aque-

cimento do ambiente e para a produção de

água quente para uso doméstico e similares.

A superfície da parede deve ser lisa, sem

quaisquer rugosidades ou aberturas que

permitam o acesso à parte traseira. NÃO

estão concebidas para serem instaladas

numa base (pedestais) ou no chão. (Fig. 1-1).

Variando o tipo de instalação, varia também

a classificação da caldeira, precisamente:

- Caldeira do tipo B23 se instalado usando

o terminal de aspiração de ar directamen-

te do lugar onde a caldeira foi instalada.

- Caldeira do tipo C se instalado usando

tubos concêntricos ou outro tipo de tubos

direccionados às caldeiras de câmara estanque

para a entrada de ar e expulsão de fumos.

Ap e n a s o s t é c n i c o s p r o f i s s i on a l -

me nt e q u ali f icad o s est ã o au t o r iza -

dos a instalar aparelhos de gás Immergas.

A instalação deve ser efectuada segundo as normas

em vigor e de acordo com os regulamentos técni-

cos locais e os procedimentos técnicos exigidos.

Antes de instalar o aparelho, assegure-se que este

é entregue em perfeitas condições; em caso de

dúvida, contacte o fornecedor imediatamente.

Os materiais de embalamento (agrafos, pre-

gos, sacos de plástico, espuma de poliestireno,

etc) constituem um perigo e devem estar fora

do alcance das crianças. Se o aparelho for

instalado dentro ou entre móveis, assegure

espaço suciente para intervenção; portanto é

aconselhável deixar um espaço de pelo menos

3 cm entre o revestimento da caldeira e as pa-

redes verticais do móvel. Reserve um espaço

adequado acima e debaixo da caldeira para

possíveis mudanças de ligações de fumo e água.

Afaste todos os objectos inamáveis do aparel-

ho (papel, panos, plástico, poliestireno, etc.).

Não coloque electrodomésticos por baixo da

caldeira uma vez que podem ser danicados se a

válvula de segurança se accionar (se não escapar

por um sistema de evacuação apropriado), ou

se houver fugas de água pelas ligações; em caso

contrário, o fabricante não é responsável por

quaisquer danos causados aos electrodomésticos.

No caso de ocorrerem avarias, erros ou operações

incorrectas, desligue o aparelho imediatamente

Altura Largura Profundidade

(mm) (mm) (mm)

830 440 350

Gás AQS Aq. Central

3/4" 1/2" 3/4"

LIGAÇÕES

e contacte um técnico qualicado (ex: o centro

de Assistência Técnica Immergas, que possui

pessoal especicamente instruídos e peças de

substituição originais). Não tente modificar

ou reparar o aparelho sozinho. A incapacida-

de de obedecer com o acima descrito implica

responsabilidade pessoal e invalida a garantia.

• NormasdeInstalação:estacaldeirapode

ser instalada no exterior numa área parcial-

mente protegida. Considera-se um local par-

cialmente protegido, aquele onde a máquina

não esteja directamente exposta aos agentes

climatéricos (chuva, neve, granizo, etc.).

Atenção: A instalação da caldeira na parede

deve garantir um suporte estável e ecaz ao

próprio gerador.

As buchas (incluídas no fornecimento da caldei-

ra) são para serem utilizadas apenas em conjunto

com os suportes de montagem ou esquadrilha

para fixar o aparelho à parede; estas apenas

asseguram um suporte adequado se inserido

correctamente (de acordo com padrões técnicos)

em paredes de alvenaria construídas com tijolo

maciços ou semi-maciços. No caso das paredes

feitas de tijolo ou blocos furados, com estabili-

dade limitada, ou no caso de outras paredes dife-

rentes das indicadas, deverá efectuar-se um teste

de solidez para assegurar um suporte adequado.

N.B.: os parafusos de cabeça hexago-

nal fornecidos na embala gem são para se-

rem utilizados exclusivamente para fixar

o referido suporte de montagem à parede.

Estas caldeiras são utilizadas para aque-

cer água abai xo d o nível d e tempe-

ratura de ebulição à pressão atmosférica.

Devem estar conectadas a um sistema de

aquecimento e circuito de água quente ade-

quada às suas características e potência.

Fig.11

FIG 11FIG 11

INSTALADOR
