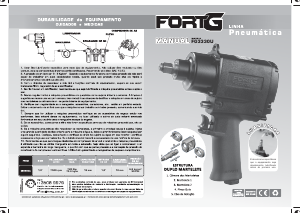

Manual FORTG FG3330U Chave de impacto

Precisa de um manual para o seu FORTG FG3330U Chave de impacto? Abaixo você pode visualizar e baixar gratuitamente o manual em PDF em português. Este produto tem atualmente 1 pergunta frequente, 0 comentários e tem 0 votos. Se este não for o manual que você deseja, por favor contacte-nos.

Seu produto está com defeito e o manual não oferece solução? Vá a um Repair Café para obter serviços de reparo gratuitos.

Manual

PROBLEMA CAUSAS POSSÍVEIS MEDIDAS CORRETIVAS

Pequenos grãos de sujeira ou

formação de goma de graxa devido

ao acumulo dentro da chave

Lave a máquina com jatos de óleo, solvente de graxa ou uma mistura

de óleo SAE-10 20 com querosene - em medidas iguais para ambos.

Falta de óleo/ Lubrificação Lubrifique a chave de impacto.

Pressão de ar insuficiente

Regule a chave para maior torque;

Regule a válvula da linha de ar comprimido para o máximo de escape.

Teste o equipamento deixando trabalhar livremente, sem soquetes.

Vazamento de ar na

mangueira ou duto metálico

Verifique os conectores e mangueira.

Substitua-os, se constatado vazamento.

Queda de Pressão

Verifique: diâmetro da mangueira, seu comprimento e os conectores; Utilize uma

única mangueira, e de baixo comprimento; Para longas distâncias entre

a máquina e o compressor de ar, utilize canos fixos de alumínio. Quanto mais

distante do compressor e maior a mangueira de ar, mais força o compressor perde.

Palhetas gastas Troque as palhetas gastas

Rolamento de esferas sujo ou

gasto

Romova o rolamento. Verifique se não há sujeira, ferrugem ou goma de graxa.

Limpe e remonte-o. Se houver desgaste das pistas do rolamento, substitua-o.

Água no reservatório do

compresor

Drene o tanque reservatório do compressor de ar. Lubrifique a parafusadeira

e deixe-a funcionando livremente até que não saia mais água alguma.

Lubrifique-a novamente, e deixa-a funcionar livremente por

alguns segundos antes de voltar a utilizá-la.

Água na linha de ar

Instale um filtro na linha de ar comprimido num ponto distante do compressor,

pois quanto mais quente o ar, melhor funcionará o filtro.

Falta de lubrificação Lubrifique os marteletes de impacto.

Regulagem de torque insuficiente Ajuste a chave para máximo torque.

Ar insuficiente Verifique se a válvula de ar da linha e-ou do compressor não estão fechadas demais.

HÁ IMPACTO, MAS

NÃO HÁ FORÇA

Marteletes gastos Troque os marteletes.

NÃO HÁ

IMPACTO ALGUM

Marteletes quebrados Troque os marteletes.

PARAFUSADEIRA

NÃO FUNCIONA

E/OU SÓ

TRABALHA COM

ROTAÇÃO MUITO

BAIXA

UMIDADE SAINDO

DA MÁQUINA

NÃO SE PERCEBE

IMPACTO DA

MÁQUINA

1 3 Parafuso Sextavado 23 1 Parafuso

2 4 Junta menor 24 1 Gatilho

3 1 Carcaça do Martelete 25 1 Mola do pino do gatilho

4 1 Junta maior com 3 furos de encaixe 26 1 Empunhadura

5 2 Mola das palhetas maior 27 1 Pino de entrada

6 1 Bucha da Bigorna 28 1 Entrada do assento de válvula

7 1 Mola das palhetas menor 29 1 Anel O do pino de entrada

8 1 Anel O 30 1 Válvula de admissão

9 1 Bigorna 31 1 Anel O das valvulas de admissão

10 2 Pino do martelete 32 1 Válvula de admissão 2

11 1 Gaiola do martelete 33 1 Mola da entrada de ar

12 2 Martelete 34 1 Anel O da entrada de ar

13 1 Junta maior 35 1 Entrada de ar

14 1 Rolamento maior 36 1 Tela da entrada de ar

15 1 Placa frontal 37 1 Parafuso

16 6 Ventoinha 38 1 Botão do seletor de torque

17 1 Rotor 39

ITEM QTD DESCRIÇÃO ITEM QTD DESCRIÇÃO

2 Anel O do botão de torque

18 1 Pino 40 1 Bucha do seletor de torque

19 1 Cilindro 41 1 Esfera de aço

20 1 Placa traseira 42 1 Mola do seletor de torque

21 1 Rolamento menor 43 1 Valvula do Seletor de torque

22 1 Junta do rotor
