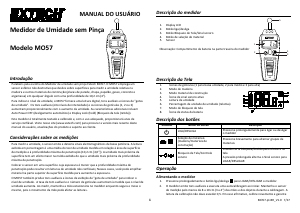

MO57-pt-BR_V1.0 7/17
MANUAL DO USUÁRIO
Medidor de Umidade sem Pinça
Modelo MO57
Introdução
Parabéns pela escolha do Medidor de umidade sem pinça Extech MO57. O MO57 emprega um
sensor esférico não destrutivo que desliza sobre superfícies para medir a umidade relativa na
madeira e outros materiais de construção (placas de parede, chapa, papelão, gesso, concreto e
argamassa) em qualquer ângulo com uma profundidade de 10,2 cm (4").
Para indicar o nível de umidade, o MO57 fornece uma leitura digital, tons audíveis e ícones de "gotas
de umidade". Os tons audíveis (oito níveis de intensidade) e os ícones de gotículas (1, 2 ou 3)
aumentam proporcionalmente com o aumento da umidade. As características adicionais incluem
Auto Power OFF (desligamento automático) e Display Lock (hold) (Bloqueio da tela (retida)).
Este medidor é totalmente testado e calibrado e, com o uso adequado, proporcionará anos de
serviço confiável. Visite nosso site (www.extech.com) para procurar a versão mais recente deste
manual do usuário, atualizações do produto e suporte ao cliente.
Considerações sobre as medições
Para medir a umidade, o sensor emite e detecta sinais eletromagnéticos de baixa potência. A leitura
exibida em porcentagem é uma média do teor de umidade medida em relação à área de superfície
de medição e à profundidade máxima de penetração (10,2 cm [4,0"]). A umidade mais próxima da
superfície tem um efeito maior na média exibida do que a umidade mais próxima da profundidade
máxima de penetração.
Colocar o sensor em uma superfície cuja espessura é menor que a profundidade máxima de
penetração pode resultar em leituras de umidade não confiáveis; Nesses casos, você pode empilhar
material na parte superior da superfície medida para aumentar a espessura.
O MO57 também produz tons audíveis e ícones de exibição de "gota de umidade" para indicar o
nível de umidade. A taxa de tom audível e o número de gotículas aumentam à medida que o nível de
umidade aumenta. Ao medir, mantenha a mão estacionária no medidor enquanto segura e move o
mesmo, pois o movimento da mão pode afetar as leituras.
Descrição do medidor
1. Display LCD
2. Botão liga/desliga
3. Botão Bloqueio de Tela/Sinal sonoro
4. Botão de seleção de material
5. Sensor
Observação: Compartimento da bateria na parte traseira do medidor
Descrição da Tela
1. Ícones de gotículas (1 para baixa umidade, 2 para médio e 3 para alta)
2. Modo de madeira
3. Modo material de construção
4. Ícone de sinal sonoro ativo
5. Leitura de umidade
6. Percentagem de unidade de umidade (relativa)
7. Modo de bloqueio de tela
8. Ícone de status da bateria
Descrição dos botões
LIGA/DESLIGA
Pressione prolongadamente para ligar ou desligar
o medidor
/
(madeira/materiais de
Pressione brevemente para alternar grupos de
materiais
/
Bloqueio de Tela/Controle
sonoro
Pressão curta bloqueia/desbloqueia a leitura na
tela
A pressão prolongada alterna o Sinal sonoro para
Operação
Alimentando o medidor
1. Pressione prolongadamente o botão liga/desliga para LIGAR/DESLIGAR o medidor.
2. O medidor emite tons audíveis e executa uma autocalibragem ao iniciar. Mantenha o sensor
de medição pelo menos de 8 a 10 cm (3 a 4") das mãos e dos objetos durante a calibragem. A
leitura da calibração não deve exceder 0,5. Em caso afirmativo, calibre novamente e garante
