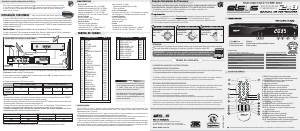

Para utilizar esta facilidade, certifique-se de que a antena está devidamente apontada para o satélite com
direcionamento preciso. Se a instalação do sistema for nova, utilize o nosso LOCALIZADOR DE SATÉLITE para
alinhar a parabólica - Instruções no verso deste manual.
INSTALA FÁCIL****
Tendo uma parabólica instalada corretamente, a função “Instala Fácil” permitirá que o receptor seja configurado
automaticamente, sem nenhuma complicação.
Pressione "Menu / 99 / Elsys", ou conecte o cabo de força do receptor à rede elétrica com a tecla POWER pressionada.
Em alguns segundos o receptor estará configurado e iniciará a Busca Automática de Canais.
Se sua antena estiver usando LNB + Servo motor ao invés de LNBF e o seu posicionamento na antena não estiver
exato, pode ser necessário fazer um ajuste de sintonia fina pelo “Skew". (Ver “Instalações Com Servo Motor” mais a
frente ).
A
TENÇÃO:
Para uma instalação segura,
aconselhamos solicitar
um instalador
.
Se o Instala Fácil não encontrar o LNB/F com sinal favorável, a sigla será exibida, informando ausência de sinal.
Deve ser feita uma checagem da instalação , cabos e conexões, pois a parabólica poderá estar fora do foco ou as
ligações apresentam interrupções em algum ponto.
INSTALAÇÃO RÁPIDA E DESCOMPLICADA
Exclusividade
BUSCA AUTOMÁTICA DE CANAIS**
A Busca Automática de Canais encontra todos os canais abertos disponíveis no satélite apontado pela antena, em
apenas 3 minutos, indicando no visor uma animação. A grande vantagem é que a memorização do canal é feita no melhor
ponto de sintonia, dispensando o ajuste fino de cada canal necessário nos sistemas convencionais. Durante toda
operação de Instala Fácil e Busca Automática de Canais, o receptor manterá o som da TV desligado (Mute) e exibirá uma
animação no display. Faça a Busca Automática não apenas na instalação, mas sempre que achar necessário, pois é
comum mudanças de frequência dos canais existentes e aparecimento de novos.
01
02
03
04
4. Se a sua instalação utiliza a saída de RF do receptor, você deve selecionar o canal pelo qual o receptor enviará o sinal para a
TV. Para isso, ainda no modo programação, digite o código 83 para selecionar o canal 3 ou o código 84 para o canal 4, pressione
a tecla STORE até o visor exibir a mensagem (st). Caso você utilize a saída de vídeo RCA do receptor, não é necessário
fazer este ajuste.
5. Para sair do modo de programação pressione a tecla MENU. O receptor deve funcionar corretamente sintonizando os canais
pré-definidos de fábrica.
Após selecionar o tipo correto,
pressione a tecla STORE até o
visor exibir a mensagem (st)
3. Para fazer a programação,
pressione a tecla MENU no
controle remoto, seguida do
código de acesso 99. O visor
começará a piscar indicando
que o aparelho está no modo
de programação.
1. Ao conectar o aparelho na tomada, o visor exibirá o relógio indicando que o aparelho está em stand by. Pressione a tecla
POWER para ligá-lo.
2. Se a antena é recém montada o direcionamento deve ser feito da forma tradicional, usando-se o Localizador de Satélite
Elsys do Receptor.
Para selecionar o tipo de LNB basta digitar o código correspondente na tabela
LNB + Servo ou Chave coaxial
LNBF Multiponto
Desloc. de freq nos canais horizontais
Desloc. de freq nos canais verticais
MENU 99
Configuração Digitar
LNBF Monoponto
13v - vert. / 18v - hor. (Prog. Fábrica)
OBS:
Se não obtiver
sucesso no "91"
digite apenas a
próxima dezena
92... até encontrar
a configuração
ideal
18v - vert. / 13v - hor.
L1
L2
L3
Display
L4
L5
93
92
91
94
95
+
ATENÇÃO: PARA EVITAR CHOQUE ELÉTRICO NÃO ABRA ESTE APARELHO.
Em caso de temporais, desconecte as antenas e o cabo de força da tomada.
INSTALAÇÃO CONVENCIONAL
Dependendo da disposição da antena e do LNB, pode ser necessário fazer algum ajuste na posição do polar-rotor. Para isso,
selecione o canal 1, Globo (canal de polarização horizontal) e entre no modo programação (tecla MENU e código 99). Pressione
a tecla SKEW e ajuste a melhor imagem pressionando as teclas VOL+ e VOL-. Memorize a nova configuração pressionando a
tecla STORE até que a informação, (st) apareça no visor. Selecione o canal 2, SBT (canal de polarização vertical).
Pressione a tecla SKEW e ajuste a imagem pelas teclas VOL+ e VOL-.
Para memorizar, pressione a tecla STORE até que a informação (st) apareça no visor.
Desta forma, a posição do polar-rotor estará ajustada da melhor maneira tanto para canais de polarização
vertical como para os de polarização horizontal.
Tipo de polarização:
Selecione o tipo de polarização do novo canal (horizontal ou vertical) pressionando a tecla H/V. O display exibe para
vertical e para horizontal.
Definição de largura de faixa de vídeo (BW):
Para definir a largura da faixa de vídeo do canal pressione a tecla BW, o display exibe para 27MHz e
para 18MHz.
Ajuste de Sintonia:
No caso de haver problema na qualidade da imagem, é possível fazer alguns ajustes na freqüência de sintonia de vídeo.
isso, selecione o canal que se deseja ajustar, pressione a tecla MENU e o código de acesso 99. O visor começará a piscar.
Pressione a tecla VIDEO e ajuste a imagem pressionando as teclas VOL+ ou VOL- . Quando atingir a melhor imagem,
pressione a tecla STORE até que a informação (st) apareça no visor para gravar o ajuste. Pressione a tecla MENU para sair
do modo de programação.
Para
Desligamento programado (Sleep):
Para programá-lo pressione a tecla SLEEP repetidamente até obter no display o tempo desejado: 30, 60, 90 ou 120 minutos
(2h). A TV também será desligada se estiver conectada à saída AC auxiliar.
Finalização de programação de canais:
Ao final do ajuste pressione a tecla STORE até que a informação (st) apareça no visor para gravar o ajuste. Você pode
programar outros canais seguindo estes passos ou finalizar a operação pressionando a tecla MENU. Neste caso, o display para
de piscar indicando saída do modo de programação.
A) O cabo tripolar só é utilizado em instalações com LNB + Servo motor ou quando utilizada chave coaxial. Para a ligação de
chave coaxial não é necessário utilizar a saída de 5V. Para utilizar chave coaxial do tipo SW, conecte-a ao terminal 0V/5V.
B) Caso o televisor não possua entradas de áudio e vídeo, utilize um cabo coaxial de 75 OHMs para conectar a saída TV OUT
do receptor à entrada de VHF da TV.
PROGRAMAÇÃO MANUAL DE CANAIS
Estes receptores permitem a programação de até 57 canais:
Para programar um novo canal é necessário entrar no modo de programação pressionando a tecla MENU e o código 99. Evite
utilizar estes procedimentos para os canais programados de fábrica.
Seleção do canal:
Selecione o canal desejado através do controle remoto pressionando as teclas numéricas ou as teclas CH+ e CH-
Ajuste da freqüência de vídeo:
Para selecionar a freqüência de vídeo, pressione a tecla VIDEO e digite a freqüência (950 a 1550MHz) utilizando as teclas
numéricas. É necessário digitar o valor da freqüência sempre com 4 dígitos, ainda que o primeiro seja zero. Para fazer um
ajuste fino na freqüência, pressione novamente a tecla VIDEO e em seguida as teclas VOL+ e VOL-.
Recepção de sinais do satélite ou da antena local:
Pressione "ANTENA" para comutar programação local ou via satélite sem precisar desligar o receptor ou trocar os cabos de
antena no painel traseiro da TV.
Para retornar um canal omitido:
1) Selecione o canal desejado utilizando as teclas numéricas
2) Pressione STORE até aparecer a mensagem (st) no visor
Remoção de canais:
Um canal removido não é sintonizado ao utilizar as teclas CH+ e CH-, porém você ainda pode sintonizá-lo digitando o número
correspondente nas teclas numéricas. Neste caso, um ponto do visor ficará aceso.
1) Selecione o canal que você deseja remover
2) Entre no modo programação ( pressionando as teclas MENU 99)
3) Pressione SKIP até a mensagem (st) aparecer no visor
4) Pressione MENU para sair do modo de programação
- Quando o receptor está ligado o display exibe o canal sintonizado. Para ver as horas é só pressionar a tecla CLOCK no seu controle remoto.
Clique novamente para retornar.
- Quando o receptor está desligado (em stand by), o display passa automaticamente a exibir as horas. Para ocultar a exibição das horas é só
pressionar a tecla CLOCK, ficará apenas um pequeno ponto aceso no display. Para voltar a exibir as horas é só pressionar novamente a tecla
CLOCK.
Desligando o áudio (mute):
Para desligar o áudio do receptor, pressione a tecla MUTE. O aparelho indica que a função está ligada exibindo (nu) no
display.
Opção ao voltar energia:
Quando o aparelho é desligado da tomada ou falta energia elétrica por algum motivo, ao restabelecer as condições normais o
aparelho pode continuar desligado ou ligar sozinho.
Para escolher a opção que mais lhe agrada entre no modo programação pressionando a tecla MENU e o código 99. Digite 71
para iniciar desligado ou 72 para iniciar ligado. Pressione a tecla STORE até a mensagem (st) aparece no visor. Saia do
modo programação pressionando a tecla MENU.
RELÓGIO
19:30
A função Canais Favoritos utiliza as teclas F1, F2 e F3 para memorizar e acessar rapidamente os seus
programas favoritos na hora em que você estiver utilizando seu receptor. Para memorizar, selecione o
canal no qual está sendo exibido o seu programa favorito e pressione uma das teclas "F", até aparecer no
visor , a partir deste instante, quando você estiver assistindo a um outro canal e desejar voltar no
Favorito, basta pressionar normalmente a tecla "F", previamente memorizada. Se desligado, as teclas "F"
ligam o receptor diretamente no canal favorito selecionado.
CANAIS FAVORITOS*
Acessa rápidamente seus programas prediletos!
FUNÇÕES ESPECIAIS
Exclusividade
RESTAURAÇÃO DE CONFIGURAÇÃO DE FÁBRICA: O receptor possui duas memórias: uma com as
configurações de fábrica e outra com as configurações de instalação (em uso). Para restaurar a
configuração de fábrica, pressione: "MENU/ 99 97 e a tecla LAST"
Para preservar seu receptor, em caso de temporais, desconecte as antenas e o cabo de força da tomada.
4) Movimente a antena em forma de zig-zag para encontrar a região
onde se localiza o satélite. Nesta região o display e o sinal sonoro
estão no melhor nível.
5) Feito isso, movimente a antena no sentido horizontal, de um lado para
o outro, até encontrar uma região central onde o som e o display não se
alteram e indicam o melhor ponto. Será perceptível os dois pontos onde o
display e o som mudam bruscamente, esses são como as “bordas” da
região boa, portanto deixe a antena no ponto central entre essas
“bordas”. Repita a operação para o sentido vertical.
A função localizador de satélite permite ao instalador ou usuário localizar o satélite sem o tradicional incomodo de
carregar um monitor para cima do telhado junto à antena e até mesmo o receptor. Pressionando-se as teclas MENU e
ELSYS, com todas as conexões já feitas no receptor, o mesmo passa a mostrar no display um número que representa o
alinhamento da antena com o satélite. Quanto maior o número, melhor o alinhamento, ao mesmo tempo em que a TV
emite um sinal sonoro pulsado que vai se tornando contínuo conforme for se aproximando do alinhamento ideal. Desta
forma, utilize o display, o som da TV ou ambos para localizar o satélite da seguinte forma:
1) Certifique-se que a antena está solta, possibilitando movimentá-la em todos os sentidos.
2) Deixe seu receptor no canal 7, pois este irá sintonizar canais horizontais e verticais.
3) Para iniciar a busca, é necessário
algum tipo de referência inicial,
portanto se houver alguma antena
próxima, deixe a sua na mesma
posição. Se não houver nenhuma
antena próxima, siga inicialmente as
recomendações abaixo.
UTILIZANDO O LOCALIZADOR DE SATÉLITE ELSYS
0
30
N
S
L
O
DICAS IMPORTANTES
Posicione o bocal do LNB ou LNBF com
aproximadamente 1 cm além do disco
(iluminador) e acima de1,5 cm se a antena
for maior que 2 metros de diâmetro.
A caixinha quadrada, LNB
ou LNBF deve ficar voltada
para a parte de baixo
A antena deve estar
apontada mais ou
menos 30° à direita de
onde o sol se põe.
6) Gire a bengala da
parabólica no sentido horário e
em seguida no sentido anti-
horário, em busca do melhor
ponto de polarização, onde
display e som não se alteram,
em seguida ache o ponto
central utilizando o mesmo
método do item 5.
7) Desprenda o LNB
ou LNBF do
iluminador,
movimentando-o
para fora e para
dentro do mesmo, no
sentido vertical, em
busca do melhor
ponto de foco.
OBSERVAÇÕES IMPORTANTES
TECLA ELSYS***
Otimiza a sintonia de canal em condições adversas!
A função Tecla Elsys, foi criada para compensar as possíveis variações na sintonia do canal, São variações
provocadas no LNB/F, que fica instalado na antena e sujeito a variações de temperatura e umidade
atmosférica. Devido a esta condição variável de intempéries a correção não é memorizada pelo receptor.
Pressionando-se a tecla ELSYS , o visor mostrará , e no final da operação " -//- “, indicando que o
melhor ponto de sintonia foi encontrado.
EL

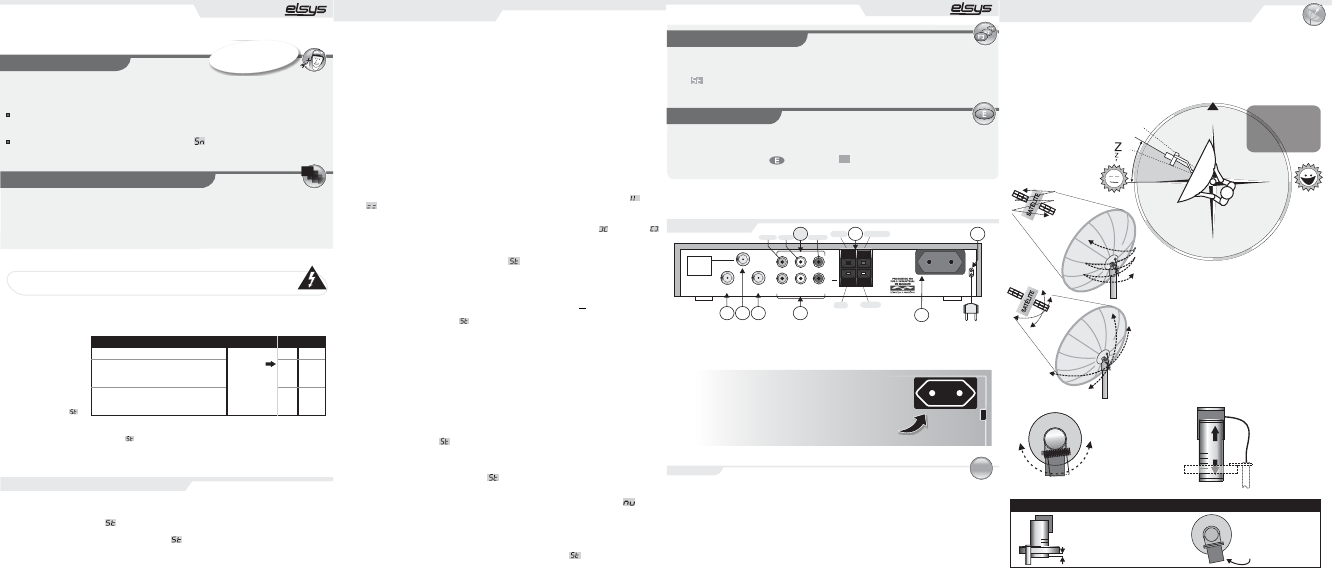

PAINEL TRASEIRO
BRANCOAMARELO
PULSE
IF INPUT
900~2150MHz
13.5V/18V
400mA MAX
TV OUT
ANT IN
VÍDEO
AC/INPUT
90~240V
ÁUDIO2
GND
+5V
5V
0V
300W
MAX.
1
2
53
8
7
6
PRETO VERMELHO
AZUL
BRANCO
4
OUT
IN
1 Alimentação c/ plugue no novo padrão (2 pinos)
2 Conexão para servo motor e chave coaxial
3 Entrada de antena local
4 Entrada do cabo do LNB/LNBF
5 Saída de RF para TV
6 Entrada A/V (RCA) - Conectmax
7 Saída A/V (RCA)
8 Saída auxiliar AC 90~240V comutada (novo padrão)
ÁUDIO1
VERMELHO
INSTALAÇÕES COM SERVO MOTOR (Polar Rotor)
A Elsys é a 1ª a adotar o novo padrão de tomada
Para sua maior segurança, a Elsys adotou em seus receptores
com Tomada Auxiliar, o modelo que atendende as exigências do
novo padrão brasileiro de tomadas - NBR14136/ Classe II (2P).
Para ajustar o relógio : 1. Com o receptor ligado / 2. Pressione a tecla CLOCK, o display mostrará a hora (HH:MM). / 3. Ajuste a
hora pressionando VOL+ ou VOL- / 4. Ajuste os minutos pressionando CH+ ou CH- / 5. Pressione novamente CLOCK para
exibir o canal.
Descarregue o manual em português (PDF, 1.86 MB)
(Considere o meio ambiente e apenas imprima este manual se for realmente necessário)
Loading…
Avaliação
Deixe-nos saber o que você pensa sobre a Elsys 2.8 Receptor digital, deixando uma classificação do produto. Quer compartilhar suas experiências com este produto ou fazer uma pergunta? Por favor, deixe um comentário na parte inferior da página.Mais sobre este manual
Entendemos que é bom ter um manual em papel para o seu Elsys 2.8 Receptor digital. Você sempre pode baixar o manual em nosso site e imprimi-lo você mesmo. Se desejar um manual original, recomendamos que entre em contato com Elsys. Eles podem fornecer um manual original. Você está procurando o manual do seu Elsys 2.8 Receptor digital em outro idioma? Escolha o seu idioma preferido em nossa página inicial e pesquise o número do modelo para ver se o temos disponível.
Especificações
| Marca | Elsys |
| Modelo | 2.8 |
| Categoria | Receptores digital |
| Tipo de arquivo | |
| Tamanho do arquivo | 1.86 MB |
Todos os manuais para Elsys Receptores digital
Mais manuais de Receptores digital
Perguntas frequentes sobre Elsys 2.8 Receptor digital
Nossa equipe de suporte pesquisa informações úteis e respostas a perguntas frequentes sobre produtos. Se você encontrar algum dado incorreto em nossas perguntas frequentes, informe-nos usando nosso formulário de contato.
Faz diferença a qual porta HDMI eu conecto meu receptor digital? Verificado
Em geral, você pode conectar um receptor digital a qualquer porta HDMI. O dispositivo pode então ser usado selecionando o canal HDMI correspondente em sua televisão.
Isso foi útil (455) Consulte Mais informação
Participe da conversa sobre este produto
Aqui você pode compartilhar o que pensa sobre Elsys 2.8 Receptor digital. Se você tiver alguma dúvida, primeiro leia atentamente o manual. A solicitação de manual pode ser feita através do nosso formulário de contato.
