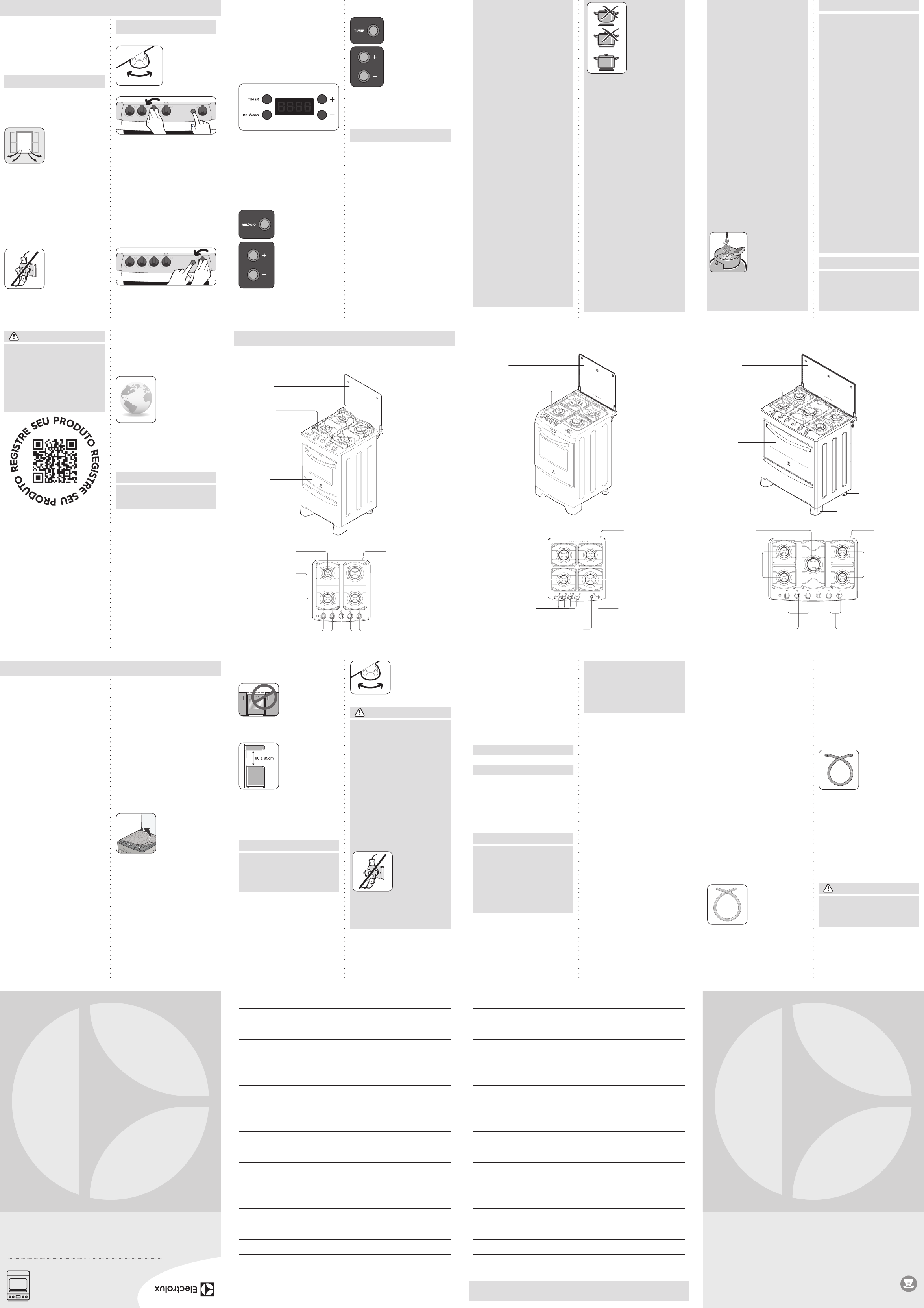

Manual Electrolux 76LBU Fogão

Manual

2 4

6 8

3 5

7 9

10 11

13

12

Nivelamento do Fogão

Para evitar pos-

síveis problemas

de funcionamen-

to, nivele o seu

fogão girando os

pés traseiros.

50SBC, 52LBU,

52LXU, 52LBS,

52LXS, 52LBR,

76LBU, 76LSU

MANUAL DE INSTRUÇÕESFOGÃO A GÁS

www.electrolux.com.br

Electrolux do Brasil S.A.

R. Ministro Gabriel Passos, 360

Fone: 41 3371-7000

CEP 81520-900

Curitiba - PR - Brasil

3004 8778 Capitais e Regiões Metropolitanas

0800 728 8778 Demais Regiões

A07019106/A

G0024401/002

Abr/19

Leia todas as instruções antes de

utilizar o produto e guarde este

manual para futuras referências.

Em caso de qualquer dúvida, li-

gue gratuitamente para o Serviço

de Atendimento ao Consumidor

3004 8778 (capitais e regiões

metropolitanas) e 0800 728 8778

(demais regiões).

Atenção

Instalação

Como Usar

Para sua segurança e correta ins-

talação do seu produto, verifique

todas as orientações para o posi-

cionamento do produto, instalação

do gás e elétrica.

Adquira a lâmpada com rosca

tipo E14, conforme tensão de sua

residência e de acordo com a

potência especificada no manual

de instruções (ver Especificações

Técnicas).

Retire todo o filme plástico que

protege a mesa, removendo todos

os resíduos de cola com a parte

mais macia da esponja, detergente

neutro e água.

Ligue o fogão em

tomada exclusi-

va, nunca use ex-

tensões e conec-

tores tipo “T” ou

benjamim.

Segurança

Queimadores

1. Pressione e mantenha pressio-

nado o interruptor do acendi-

mento automático. Em seguida,

pressione e gire o botão do

queimador no sentido anti-

-horário até a chama acender.

2. Depois, regule a intensidade

da chama de acordo com o

desejado.

Forno

O queimador do forno possui um

sistema de segurança. Para o seu

acendimento, abra a porta do forno

e siga corretamente as instruções

a seguir:

O modelo 52LBR é equipado com

um painel digital que lhes permitem

ajustar o relógio e utilizar o Timer

contador regressivo de tempo.

Ajuste do Relógio

Sempre que o plugue for conectado

na tomada, o display entrará auto-

maticamente na função de ajuste

do relógio.

Este aparelho não se destina a

utilização por pessoas (inclusive

crianças) com capacidades físicas,

sensoriais ou mentais reduzidas, ou

por pessoas com falta de experiên-

cia e conhecimento, a menos que

tenham recebido instruções referen-

tes a utilização do aparelho ou es-

tejam sob a supervisão de alguém

responsável pela sua segurança. As

crianças devem ser vigiadas para

assegurar que elas não estejam

brincando com o aparelho.

Evite acidentes. Após desembalar

o fogão, mantenha o material da

embalagem fora do alcance de

crianças. Não permita que o fo-

gão seja manuseado por crianças,

mesmo estando desligado. Fique

atento para que elas não toquem

na superfície do fogão, nem perma-

neçam próximas do mesmo quando

em funcionamento e ainda quente,

mesmo desligado.

Parabéns!

Você é um cliente especial que

acaba de adquirir um produto com

a qualidade mundial Electrolux.

Neste manual, você encontra todas

as informações para sua segurança

e o uso adequado de seu fogão.

Para sua tranquilidade, a Electro-

lux possui uma Rede de Serviços

Autorizados altamente qualificada

para instalar seu fogão, por este

serviço será cobrada uma taxa de

instalação. Para encontrar o ser-

viço autorizado mais próximo ou

para maiores informações sobre

garantia ou instalação consulte

o Serviço de Atendimento ao

Consumidor 3004 8778 (capitais e

regiões metropolitanas) e 0800 728

8778 (demais regiões) ou consulte

o apoio ao consumidor no site

www.electrolux.com.br.

Antes de solicitar a instalação, veri-

fique na parte traseira ou na lateral

da porta do forno de seu aparelho

as informações sobre o modelo,

tipo de gás, número de série, etc.

A instalação não cobre despesas

com acessórios (conexões de gás,

registros, etc.) e nem serviços de

preparação do local (rede elétrica,

conexões elétricas e hidráulicas,

alvenaria, esgoto, aterramentos

tomadas, etc.) que são de respon-

sabilidade do consumidor.

Caso prefira, você mesmo pode

instalar seu fogão, contanto que

siga, passo a passo, as instruções

deste manual.

Confira antes, na etiqueta de identi-

ficação localizada na parte traseira

do fogão, o tipo de gás e tensão

de alimentação de sua residência.

Painel Digital

1. Pressione a tecla

Relógio para habi-

litar o ajuste das ho-

ras. Utilize as teclas

+ e - para o ajuste.

2. Pressione nova-

mente a tecla Re-

lógio para o ajuste

dos minutos. Utilize

as teclas + e - para

o ajuste

1. Pressione a tecla

Timer para habilitar

o ajuste das horas.

Utilize as teclas +/-

para o ajuste.

2. Pressione novamen-

te a tecla Timer para

o ajuste dos minutos.

Utilize as teclas +/-

para o ajuste.

Não utilize pane-

las com fundo ar-

redondado, para

evitar acidentes.

Ao utilizar óleo ou

gordura nas fri-

turas, o cuidado

deve ser maior,

pois os mesmos

são inflamáveis.

Não armazene utensílios no

fogão principalmente os que

apresentem resíduos ou grande

quantidade de óleo ou gordura.

Cuidados com a Limpeza

Por motivo de higiene e segu-

rança, seu fogão deve ser man-

tido sempre limpo. Acúmulo de

gordura ou de outros alimentos

pode causar mau funcionamen-

to e risco de acidentes, veja em

“Limpeza e Manutenção”.

Limpe sempre a tampa de vidro

e a mesa do fogão após cada

utilização.

Após limpar o painel de controle

certifique- se de que os botões

estejam todos na posição “des-

ligado”, especialmente o botão

do forno, que gira livremente para

ambos os sentidos.

Cuidados Gerais

Nunca deixe panos ou materiais

inflamáveis sobre a tampa de

vidro durante o uso do Fogão.

Mantenha crianças e animais

longe do fogão principalmente se

ele estiver funcionando. As partes

próximas aos queimadores, as

partes externas, os puxadores

e a porta esquentam e podem

provocar queimaduras.

Consulte o site www.electrolux.com.

br e encontre informações sobre

acessórios originais, manuais e ca-

tálogos de toda a linha de produtos

Electrolux.

Dicas Ambientais

O material da em-

balagem é reciclá-

vel. Procure selecio-

nar plásticos, papel,

papelão, EPS e en-

viar às companhias

de reciclagem.

Este produto não pode ser tratado

como lixo doméstico, devendo ser

entregue para descarte a um siste-

ma de reciclagem de equipamentos

elétricos e eletrônicos que atenda à

legislação local.

3.1 Condições do Local de

Instalação

A utilização de um fogão a gás

produz calor e umidade no local

em que é instalado.

Certifique-se de que haja circula-

ção de ar no local de instalação do

aparelho, mantendo a ventilação

natural ou instalando um exaustor

de ar (NBR 13103). Uma má ventila-

ção produz falta de oxigênio, que

é prejudicial ao desempenho do

fogão e à saúde.

A utilização intensiva e prolongada

do Fogão requer uma ventilação

suplementar, por exemplo a aber-

tura de uma janela ou de uma

ventilação mais eficaz que aumen-

te o fluxo de ar. As

correntes de ar não

devem dificultar o

bom funcionamento

do fogão ou apagar

a chama.

3.2 Posicionamento do Fogão

Após retirar a embalagem, remo-

va as etiquetas dos vidros e com

cuidado o filme plástico da mesa

e demais partes, colocado para

proteção do aço inoxidável. Não

utilize o fogão com este plástico

pois poderá danificar o inox.

O calor derrete o plástico e sua

remoção se torna muito difícil. Após

a retirada do filme, executar a lim-

peza da mesa, conforme capítulo

“Limpeza e Manutenção”.

Evite instalar o fogão ao lado do

refrigerador. Em caso de dúvida,

consulte o manual do refrigerador.

Não retire o pé ni-

velador. O fogão

não deve estar posi-

cionado abaixo do

tampo dos móveis,

pois pode dificultar o bom fun-

cionamento do produto e causar

acidentes.

Respeite a altura

de 80 a 85 cm entre

o fogão e um mó-

vel, um depurador

de ar ou uma coifa

instalada acima do

produto.

Coloque os queimadores com seus

componentes e as grades nos lu-

gares próprios da mesa do fogão.

Se possível, instale o botijão fora

da cozinha, em local protegido e

bem ventilado.

Se não estiver, gire

os pés traseiros até

que o nível da água

esteja alinhado com

a borda da forma.

3.3 Instalação Elétrica

Para sua segurança, solicite a um

eletricista de sua confiança que ve-

rifique a condição da rede elétrica

do local de instalação do fogão e

para maiores informações, consulte

a norma NBR5410 (Instalações elé-

tricas para baixa tensão).

Verifique se a variação máxima

admissível da tensão no local de

instalação está conforme tabela

abaixo:

Observe o modelo de seu produto

na nota fiscal de compra para

identificar as informações corretas

neste manual.

Guarde a nota fiscal de compra. A

garantia só é válida mediante sua

apresentação ao Serviço Autoriza-

do Electrolux.

A etiqueta de identificação que

está colada na parte traseira de

seu fogão, bem como a que está

na lateral da porta do forno não

devem ser retiradas, pois caso seu

fogão necessite de reparo, nelas

estarão contidas as informações

que serão utilizadas pelo Serviço

Autorizado Electrolux tais como:

código, modelo, número de série

e outras.

3. Pressione a tecla Timer mais uma

vez para iniciar a contagem de

tempo.

O gás do forno não será cortado

após o final da contagem.

Ao sentir cheiro de gás dentro

de casa, tome as seguintes

providências:

1. Apague toda e qualquer

chama.

2. Não acenda qualquer tipo de

chama.

3. Não mexa em interruptores

elétricos.

4. Não utilize o telefone e celular

próximo ao local. Saia do am-

biente e faça a ligação de um

local aberto e ventilado.

5. Feche o registro da entrada

de gás;

6. Abra as janelas e as portas,

permitindo maior ventilação

do ambiente;

7. Afaste as pessoas do local;

8. Caso o vazamento seja no

botijão, retire-o e leve-o para

um local aberto e bem ven-

tilado em seguida chame o

distribuidor de gás;

9. Se o fogão é abastecido com

gás canalizado ou central

(prédios), feche imediatamente

os registros de abastecimento

e chame a companhia de gás

responsável;

10. Chame a assistência técnica

para verificar o problema.

1. Se possível feche o registro

de gás;

2. Afaste as pessoas do local;

3. Saia do local;

4. Chame o corpo de bombeiros.

Este fogão não foi projetado para

ser embutido, por isto, na instala-

ção, respeite a distância mínima

de 3cm de cada lado para evitar

acidentes.

Importante

Caso a tensão de alimentação do

aparelho esteja fora dos limites

indicados na tabela Variação

Admissível de Tensão, solicite

à concessionária de energia a

adequação dos níveis de tensão

ou instale um regulador de tensão

(estabilizador) com potência não

inferior a 2000VA.

Importante

Nivelamento do Fogão

Para evitar problemas de funcio-

namento, principalmente ao assar

alimentos no forno, é importante

que o aparelho esteja nivelado.

Utilize uma forma com água sobre

as grades (trempes) e observe se o

nível da água esta alinhado com a

borda da forma.

Tensão 127 V 220 V

Mínima 116 V 201 V

Máxima 133 V 231 V

Informamos que o plugue do cabo

de alimentação deste eletrodomés-

tico respeita o novo padrão esta-

belecido pela norma NBR 14136, da

Associação Brasileira de Normas

Técnicas – ABNT, e pela Portaria nº

02/2007, do Conmetro. Assim, caso

a tomada da sua residência ainda

se encontre no padrão antigo,

recomendamos que providencie

a substituição e adequação da

mesma ao novo padrão NBR14136,

com um eletricista de sua confiança.

Os benefícios do novo padrão de

tomada são:

• Maior segurança contra risco de

choque elétrico no momento da

conexão do plugue na tomada;

• Melhoria na conexão entre o

plugue e tomada, reduzindo pos-

sibilidade de mau contato elétrico;

• Diminuição das perdas de energia.

Lembramos, ainda, que para apro-

veitar o avanço e a segurança da

nova padronização, é necessário o

aterramento da tomada, conforme

a norma de instalações elétricas

NBR5410 da ABNT.

Em caso de dúvidas, consulte um

profissional da área.

Seu aparelho está equipado com

plugue com 3 pinos. O pino de ater-

ramento do cabo de alimentação

não pode ser cortado.

Os níveis de tensão de alimentação

com o qual este aparelho opera são

estabelecidos nos “Procedimentos

de Distribuição de Energia Elétrica

no Sistema Elétrico Nacional (PRO-

DIST)” da ANEEL (Agência Nacional

de Energia Elétrica).

A instalação elétrica de sua re-

sidência deve estar de acordo

com a norma NBR5410. Nossos

produtos saem de fábrica sem

lâmpada por serem bivolt, você

deve adquirir a lâmpada num

Serviço Autorizado Electrolux, de

acordo com a tensão de onde o

fogão será instalado.

Verifique se a tomada ou disjuntor

usados para a ligação são de fá-

cil acesso, mesmo após instalado

o fogão. O cabo de alimentação

deverá ser colocado de forma a

nunca encostar nas partes quen-

tes do fogão, pois pode ocorrer

o derretimento do isolamento

elétrico e curto circuito.

Ligue seu fogão

a uma tomada

exclusiva, não uti-

lize extensões ou

conectores tipo T

(benjamim).

Esse tipo de ligação pode provo-

car sobrecarga na rede elétrica,

prejudicando o funcionamento

do seu fogão e resultando em

acidentes.

Não utilizar mangueira plástica

revestida de metal, pois oferece

o mesmo risco que a mangueira

plástica.

Atenção

Atenção

3.4 Instalação do Gás

Verifique a distância entre o fogão e

botijão ou registro de parede. Tanto

a mangueira de PVC tarja amarela

quanto o tubo flexível metálico não

devem estar em contato com partes

móveis (ex. gavetas), passar por

locais fechados tais como áreas de

estocagem (dispensa de alimentos),

atravessar paredes, pisos ou outras

divisões de compartimentos, per-

manecendo suas extremidades no

mesmo local ou compartimento em

que for empregada (NBR 15526).

Caso a mangueira de PVC de 125

cm ou o tubo flexível metálico de 20

a 125 cm (medido de ponta a ponta)

não tenham comprimento suficiente

para conectar o fogão ao botijão

ou registro de parede, a instalação

deverá ser feita com tubos de aço

ou cobre de acordo com a NBR

15526. Para sua segurança, nunca

use mais de um tubo flexível em sé-

rie (NBR 14177). Em caso de dúvida

ou aquisição de acessórios para a

instalação do produto, consulte o

serviço Autorizado Electrolux.

Mangueira PVC tarja Amarela

(conforme NBR 8613)

Se a instalação do gás for feita por

uso de botijão, a

mangueira de PVC

pode ser utilizada

desde que atenda

todas as condições

abaixo:

• O botijão esteja ao lado da en-

trada de gás do fogão;

• A mangueira não tenha emendas;

• Não cruze por trás do fogão, não

a passe próximo a saídas de ar

quente ou toque no produto;

• O comprimento da mangueira

seja menor que 125 cm;

• A mangueira de PVC com tarja

amarela esteja dentro do prazo

de validade, conforme NBR 8613

e aprovada pelo INMETRO.

Caso contrário utilize o tubo fle-

xível metálico em conformidade

com a NBR 14177 e aprovado pelo

INMETRO.

Tubo Flexível Metálico (conforme

NBR 14177)

Somente instale o

fogão com um tubo

flexível metálico

aprovado pelo IN-

METRO (NBR 14177)

e recomendada

pelo fabricante. Para sua comodi-

dade os itens necessários para a

instalação do produto (tubo flexível

metálico, registro e/ou regulador e

adaptador) podem ser adquiridos

junto à Rede de Serviços Autoriza-

dos Electrolux.

O comprimento do tubo flexível

deve estar entre 20 cm e 125 cm,

medido de ponta a ponta. Para sua

segurança, nunca use mais de um

tubo flexível em série (NBR 14177).

Vazamento de Gás

Vazamento de Gás com Fogo

3. Pressione a tecla Relógio mais

uma vez para confirmar o ajuste.

A instalação do seu fogão deve

seguir as instruções descritas

neste manual.

Antes de acender o forno, abra

totalmente a sua porta para

evitar o acúmulo de gás dentro

dele. Certifique-se que o forno

acendeu antes de fechar a porta.

Ao se ausentar por um período

prolongado, feche o registro de

entrada do gás.

Evite a instalação do fogão

próximo a materiais inflamáveis,

por exemplo: cortinas, panos de

cozinha, etc.

Os orifícios no chão do forno não

devem ser obstruídos. As paredes

do forno não devem ser revesti-

das com folhas de papel alumínio,

principalmente o chão do forno.

Verifique sempre se os botões

estão na posição “•” (desligado)

quando o fogão não estiver sen-

do utilizado.

Caso existam peças danificadas,

entre em contato com o serviço

de atendimento Electrolux e ad-

quira somente peças e acessórios

originais para a sua substituição.

Nunca use chamas ou faíscas

para localizar vazamentos de

gás, pois podem

provocar explo-

sões. Utilize uma

esponja com es-

puma de sabão ou

detergente líquido.

Na falta de energia elétrica,

certifique-se de que nenhum bo-

tão de controle do fogão esteja

aberto antes de usar um fósforo

para acender a chama.

3. Instalação

2. Descrição

1. Guia Rápido de Instalação e Uso

Danos ao aparelho poderão

ocorrer se houver, no local da ins-

talação, variação de tensão fora

dos limites especificados (vide

tabela citada acima) ou quedas

frequentes no fornecimento de

energia.

Cuidados com as Partes

Elétricas

Desligue o fogão da tomada

sempre que fizer a limpeza ou

manutenção, para evitar choques

elétricos.

Nunca desligue o fogão da toma-

da puxando pelo cabo elétrico.

Desligue-o puxando pelo plugue.

Não altere o plugue do seu fogão.

Não prenda, torça ou amarre o

cabo elétrico.

Se o cabo de alimentação estiver

danificado, este deve ser subs-

tituído pelo Serviço Autorizado

Electrolux, a fim de evitar riscos.

Tenha cuidado para que o fogão

não fique apoiado sobre o cabo

elétrico.

Antes de instalar ou substituir a

lâmpada, os queimadores do

fogão devem estar desligados e o

cabo elétrico deve ser desligado

da tomada. Assim você evitará

acidentes. Troque ou instale a

lâmpada por outra lâmpada de

fogão, verificando a tensão elé-

trica da rede local.

Veja a potência correta da lâm-

pada para o seu modelo em

“Especificações Técnicas”.

É perigoso modificar as especi-

ficações ou características do

fogão.

Cuidados com Alimentos e

Utensílios

Para manusear ou retirar os

alimentos do forno, utilize luvas

térmicas de proteção.

Nunca deixe o cabo das panelas

no lado de fora do fogão.

Timer Contador Regressivo de

Tempo

Certifique-se que

haja circulação de

ar no ambiente,

mantendo ventila-

ção natural.

Queimador

Semirrápido

Queimador

Semirrápido

Queimador

Rápido

Queimador

Mini

Entrada

de gás

Tampa

de vidro

Trempes

(grades)

Pés Frontais

Pés niveladores

Botão do forno

Botões dos

queimadores

Botões dos

queimadores

Interruptor da

luz do forno /

acendimento

automático

Porta

do forno

Este produto foi concebido e deve

ser utilizado exclusivamente para

uso doméstico.

Importante

Queimador

Semirrápido

Queimadores

Semirrápidos

Queimador

Semirrápido (modelo

52LBU, 52LXU)

Queimador Rápido

(demais modelos)

Queimador

Semirrápido

Queimadores

Semirrápidos

Queimador

Ultrachama

Queimador

Rápido

Entrada

de gás

Entrada

de gás

Tampa

de vidro

Trempes

(grades)

Pés Frontais

Pés niveladores

Botão do

forno

Botão

do forno

Botões dos

queimadores

Botões dos

queimadores

Botões dos

queimadores

Interruptor da luz do forno/

acendimento automático

Interruptor da

luz do forno/

acendimento

automático

Porta

do forno

Painel Digital

(modelo 52LBR)

Anotações

modelo 50SBC

modelos 52LBU, 52LXU, 52LBS, 52LXS, 52LBR modelos 76LBU, 76LSU

1. Pressione e mantenha pressio-

nado o interruptor do acendi-

mento automático. Em seguida,

pressione e gire o botão do

forno no sentido anti-horário,

mantendo-o pressionado.

2. Aguarde o forno acender e, de-

pois de aceso, continue com o

botão do forno pressionado por

mais 10 segundos.

3. Depois, regule a intensidade

da chama de acordo com o

desejado.

Os fios da tomada onde será

ligado o seu fogão devem ser de

cobre e ter seção mínima de 2,5

mm², conforme NBR5410.

Tampa

de vidro

Trempes

(grades)

Pés Frontais

Pés niveladores

Porta

do forno

Avaliação

Mais sobre este manual

Entendemos que é bom ter um manual em papel para o seu Electrolux 76LBU Fogão. Você sempre pode baixar o manual em nosso site e imprimi-lo você mesmo. Se desejar um manual original, recomendamos que entre em contato com Electrolux. Eles podem fornecer um manual original. Você está procurando o manual do seu Electrolux 76LBU Fogão em outro idioma? Escolha o seu idioma preferido em nossa página inicial e pesquise o número do modelo para ver se o temos disponível.

Especificações

Todos os manuais para Electrolux Fogões
Mais manuais de Fogões

Perguntas frequentes sobre Electrolux 76LBU Fogão

Nossa equipe de suporte pesquisa informações úteis e respostas a perguntas frequentes sobre produtos. Se você encontrar algum dado incorreto em nossas perguntas frequentes, informe-nos usando nosso formulário de contato.

Produtos relacionados

Manual

Electrolux 56DTX Fogão

Manual

Electrolux 76DXV Fogão

Manual

Electrolux 52LBU Fogão

Manual

Electrolux GHGL4045CN Fogão

Manual

Electrolux 76DGX Fogão

Manual

Electrolux 56DBA Fogão

Manual

Electrolux 76SB Fogão

Manual

Electrolux 76WDG Fogão

Categorias relacionadas
