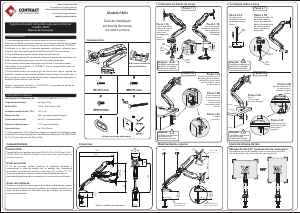

Manual Contract F80N Suporte de monitor

Precisa de um manual para o seu Contract F80N Suporte de monitor? Abaixo você pode visualizar e baixar gratuitamente o manual em PDF em português. Este produto tem atualmente 0 perguntas frequentes, 0 comentários e tem 0 votos. Se este não for o manual que você deseja, por favor contacte-nos.

Seu produto está com defeito e o manual não oferece solução? Vá a um Repair Café para obter serviços de reparo gratuitos.

Manual

DICAS IMPORTANTES

Indicado para TVs/Monitores de:

Carga mínima/máxima:

Padrão

VESA:

Inclinação vertical da tela ( Tilt ):

Rotação da tela:

Giro horizontal da tela:

Rotação na base da mesa:

Ajuste de altura:

LCD/LED/PLASMA de 17” a 27” (*)

de 2Kg a 6,5Kg

75x75, 100x100mm ( HxV )

+35° a -50°

360° ( posição retrato/paisagem )

até 180° ( esquerda/direita )

220° ( esquerda/direita )

de 150 a 400mm

1. Leia atentamente todas as instruções antes de iniciar a instalação.

2. Se houver dúvidas quanto aos processos de instalação, contate uma revenda

autorizada ou profissional da área. Se necessário contate o Suporte CONTRACT.

3. Verifique se o local de instalação apresenta resistência suficiente para

sustentar tanto o peso do suporte quanto do monitor/TV a ser instalado.

4. Este produto possui partes móveis. Manuseie com atenção.

5. Ao instalar o monitor/TV no suporte, verifique a posição dos conectores de

áudio, vídeo e energia para que os mesmos não sejam danificados.

6. Este suporte é destinado somente para uso interno. O uso externo pode

causar danos e/ou acidentes. A CONTRACT, não se responsabiliza pelo uso

incorreto dos produtos.

7. Este produto contém um pistão a gás de alta pressão. Fogo e impacto são

proibidos. Também é estritamente proibida a desmontagem do pistão a gás. A

m de assegurar o bom desempenho do pistão, é recomendado movimentar o

braço do suporte diversas vezes ao mês.

Imagens meramente ilustrativas. A CONTRACT se resguarda ao direito de

alterar o produto sem aviso prévio.

463,2

524,7

150 250

+35° / -50°

( máx. )

107,3 90,4

100

360°

400

* Todas as medidas em milímetros

Modelo F80N

Guia de instalação

em borda de mesas

ou sobre a mesa

Componentes

1. Instalação em borda de mesas 2. Instalação sobre a mesa

Passo 1.1

Passo 1.2

Passo 2.1

Passo 2.2

Passo 1.1A

Fixe na face inferior

da base do suporte,

a estrutura tipo

morsa, para

montagem em

bordas

de mesas.

(C)

(F)

4mm

Passo 1.1B

Ajuste a posição

da morsa, de acordo

com a espessura

do local da

instalação.

(F)

(D)

Atenção

Certique-se de que os

parafusos (C) estejam

rmemente travados.

Atenção

Certique-se de que os

parafusos (C) estejam

rmemente travados.

Atenção

Certique-se de que o

conjunto esteja

rmemente travado.

(F)

5mm

( máx. )

Dimensões Movimentação e ajustes

360°

180°

+35° / -50°

360°220°

250mm

95mm

( máx. )

Passo 1.2A

Encaixe o suporte no local

desejado para a instalação

e alinhe face da estrutura

vertical da base, com a

borda da mesa.

Passo 1.2B

Gire o manípulo

da morsa até que

toda a estrutura

esteja travada

rmemente sobre

a mesa.

Passo 2.1A

Encaixe o eixo

roscado no recorte

quadrado da base

plana.

(F)

4mm

(C)

Passo 2.1B

Alinhe as furações da

base plana com as

roscas presentes da

parte inferior da base

do suporte e trave

com os parafusos

fornecidos.

Furação de

1 a 5cm

Passo 2.2C

Utilize a porca tipo

borboleta (D) para

travar todo o

conjunto.

(D)

(E)

95mm

( máx. )

Rotação da tela 360° ( posição retrato / paisagem )

Dependendo do peso do aparelho, pode ser necessário reajustar a

pressão do pistão a gás, de acordo com a posição da tela.

Ajuste de rotação da tela

(*) Outros tamanhos de TVs/Monitores podem ser compatíveis. Verique sempre

o padrão VESA e o peso do aparelho. Normalmente, televisores LCD,LED,PLASMA

de 17” a 27” possuem peso de 2Kg a 6,5Kg.

Passo 2.2A

Passe o

“eixo roscado”

pelo furo da mesa.

Passo 2.2B

Encaixe o batente (E)

no eixo roscado

conforme a gura

abaixo.

Para xação em

borda de mesas

Para instalação em

furos sobre a mesa

Compatibilidade

Padrão VESA

Compatível com os padrões de xação VESA 75x75 e 100x100mm ( HxV ).

*Padrão VESA = Distância horizontal e vertical entre furos para xação na

traseira do monitor.

Kit de acessórios

O Kit de acessórios contém parafusos de diferentes diâmetros e

comprimentos e estão de acordo com os padrões mais comumente

encontrados na maioria dos monitores e televisores LCD e LED de 17” a 27”.

Entretanto, pode haver exceções quanto à compatibilidade dos mesmos.

Após identicação dos parafusos compatíveis, o restante não será utilizado.

Antes da instalação

Verique se o local de instalação apresenta resistência suciente para suportar

tanto o peso do suporte, quanto do aparelho a ser instalado. Superfícies com

baixa resistência devem ser reforçadas antes da instalação. Se necessário,

procure um prossional.

www.contract.net.br

Chat online e Suporte técnico

www.contract.ne.br/atendimento

E-mail para Suporte técnico

suport@contract.net.br

Suporte articulado com pistão a gás para monitores

modelo: F80N

Manual de instruções

CARACTERÍSTICAS TÉCNICAS

Morsa para instalação

em borda de mesas

Kit para instalação sobre mesas

Atenção

Certique-se de que o

conjunto esteja

rmemente travado.

Passo 1.2C

Fixação

concluída.
