Manual

10.

11.

12.

16.

13.

14.

15.

JP1

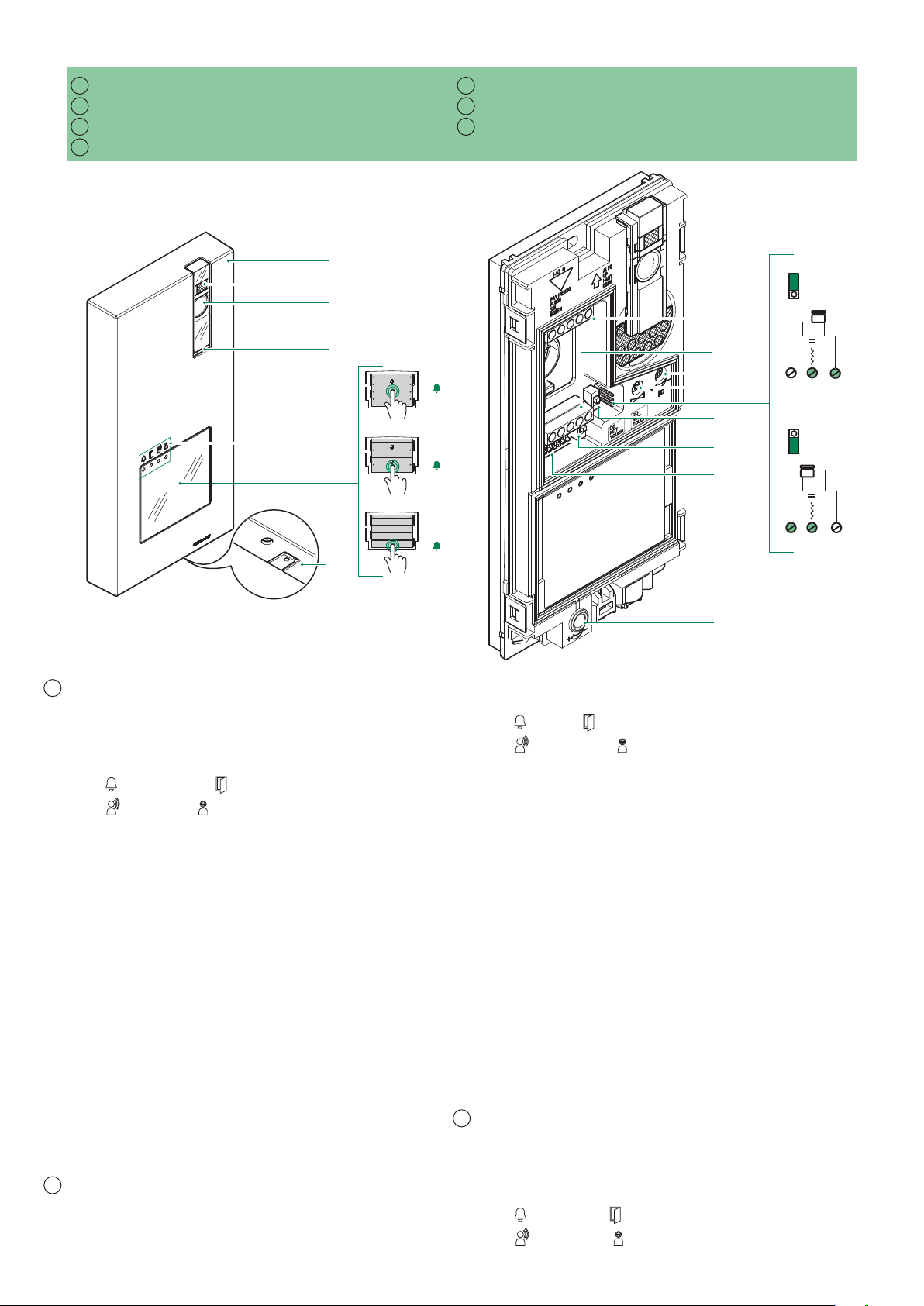

Descrizione posto esterno Art. 4893

1. Cover in alluminio pressofuso

2. LED di illuminazione telecamera di default attivo su chiamata

(disattivabile impostando il DIP 7 ad ON, vedi pag. 8)

3. Telecamera grandangolare a colori

4. Altoparlante

5. LED di segnalazione

chiamata inviata / apriporta attivato

fonica attiva / impianto occupato

6. Frontale trasparente con portacartellino nelle versioni a 1 / 2 / 4

pulsante/i (default 1 pulsante)

7. Microfono

8. Morsettiera M1

LL connessione linea bus

RTE ingresso apriporta locale temporizzato

COM ingresso comune per contatti RTE e DO

DO ingresso segnalazione porta aperta

9. Morsettiera M2

SE- SE+ connessione per serratura elettrica

NC contatto normalmente chiuso del relé

NO contatto normalmente aperto del relé

C contatto comune del relé

10. Regolazione volume altoparlante

11. Bilanciamento fonica

12. JP1 abilitazione rete RC per filtro serratura sui contatti del relè

13. CNF switch per conferma programmazione

14. PR switch per ingresso/uscita programmazione

15. DIP SWITCH di programmazione funzioni

16. Regolazione microfono

Description of external unit Art. 4893

1. Die-cast aluminium cover

2. Camera lighting LED set by default to activate in response to a call

(can be disabled by setting DIP 7 to ON, see page 8)

3. Wide-angle colour camera

4. Loudspeaker

5. Indicator LED

call sent / lock-release enabled

audio enabled / system engaged

6. Transparent front panel with label-holder in 1 / 2 / 4 button versions

(default 1 button)

7. Microphone

8. Terminal block M1

LL bus line connection

RTE timed local lock-release input

COM common input for RTE and DO contacts

DO door open indication input

9. Terminal block M2

SE- SE+ connection for electric door lock

NC relay normally closed contact

NO relay normally open contact

C relay common contact

10. Loudspeaker volume control

11. Audio balance

12. JP1 enable RC network for door lock filter on relay contacts

13. CNF programming confirmation switch

14. PR programming input/output switch

15. DIP SWITCH for function programming

16. Microphone volume control

Description de la platine extérieure Art. 4893

1. Enjoliveur en aluminium moulé sous pression

2. Led d'éclairage caméra active sur appel par défaut (se désactive en

réglant le DIP 7 sur ON, voir page 8)

3. Caméra grand-angle couleurs

4. Haut-parleur

5. Led de signalisation

appel envoyé / ouvre-porte actif

phonie active / ligne occupée

Beschrijving deurstation Art. 4893

Beschreibung der Außensprechstelle Art. 4893

Descripción de la placa externa Art. 4893

Descrição do posto externo Art. 4893

Descarregue o manual em português (PDF, 5.14 MB)

(Considere o meio ambiente e apenas imprima este manual se for realmente necessário)
