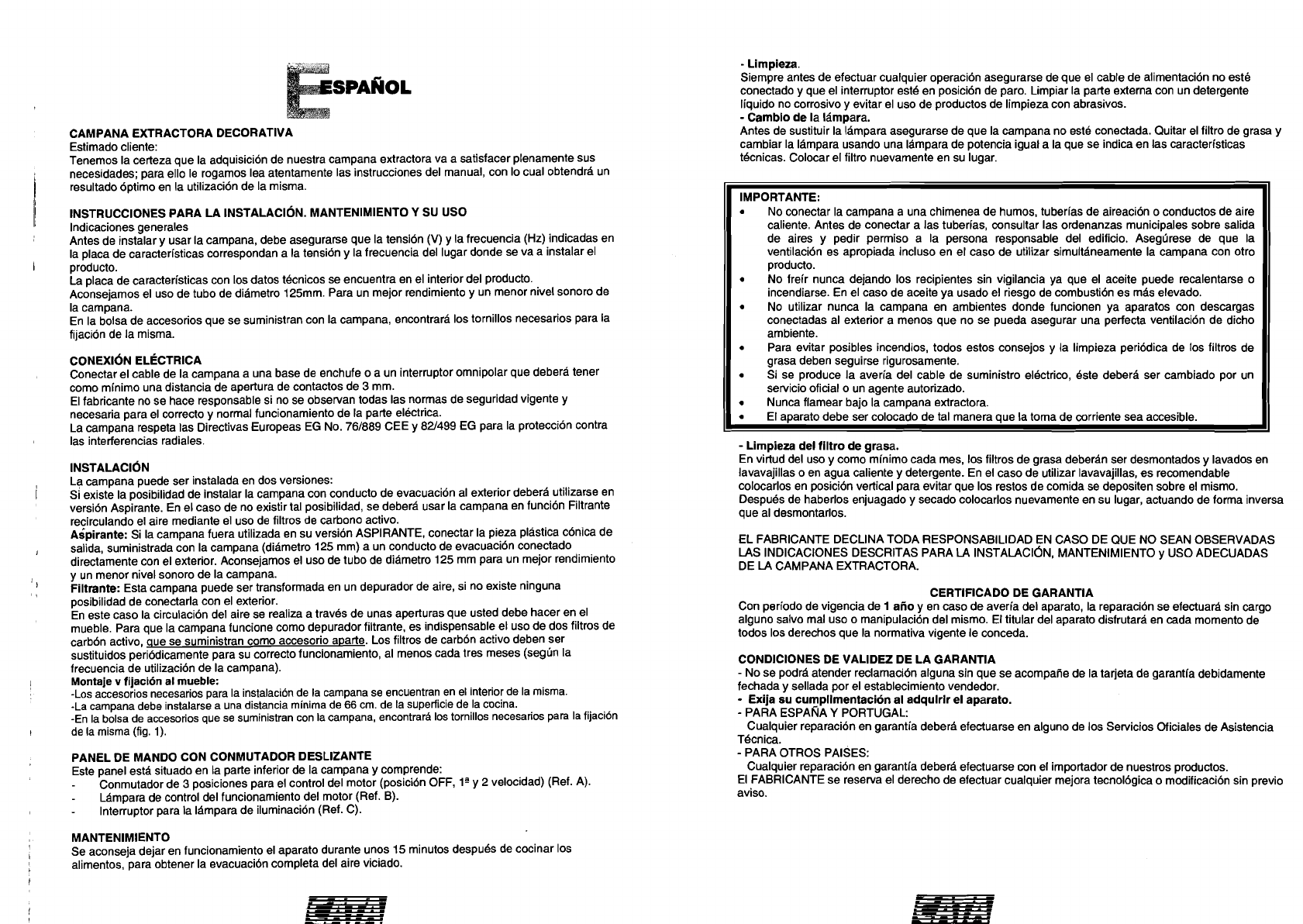

CAMPANA EXTRACTORA DECORATIVA
Estimado cliente:
Tenemos la certeza que la adquisicion de nuestra campana extractora va a satisfacer plenamente
sus
necesidades; para ello le rogamos lea atentamente las instrucciones del manual, con lo cual obtendra un
1
resultado 6ptimo en la utilizaci6n de la misma.
1
INSTRUCCIONES PARA LA
INSTALACI~N.
MANTENIMIENTO
Y
SU US0
lndicaciones generales
Antes de instalar y usar la campana, debe asegurarse que la tension (V) y la frecuencia (Hz) indicadas en
la placa de caracteristicas correspondan a la tension y la frecuencia del lugar donde se va a instalar el
1
producto.
La placa de caracteristicas con
10s datos tecnicos se encuentra en el interior del producto.
Aconsejamos el
uso de tubo de diametro 125mm. Para un mejor rendimiento y un menor nivel sonoro de
la campana.
En la
bolsa de accesorios que se suministran con la campana, encontrara 10s tornillos necesarios para la
fijacion de la misma.
CONEXI~N
ELECTRICA
Conectar el cable de la campana a una base de enchufe o a un interruptor omnipolar que debera tener
como minimo una distancia de apertura de contactos de
3
mm.
El fabricante nose
hace responsable si no se obsewan todas las normas de seguridad vigente y
necesaria para el
correcto y normal funcionamiento de la parte electrica.
La campana respeta las Directivas Europeas EG No. 761889 CEE y 821499 EG para la proteccion contra
las interferencias radiales.
INSTALACION
La campana puede ser instalada en dos versiones:
I
Si existe la posibilidad de instalar la campana con conducto de evacuacion al exterior debera utilizarse en
version Aspirante. En el caso de no existir
tal posibilidad, se debera usar la campana en funcion Filtrante
recirculando el aire mediante el
uso de filtros de carbon0 activo.
~ipirante: Si la campana fuera utilizada en su version ASPIRANTE, conectar la pieza plastica cdnica de
,
salida, suministrada con la campana (diametro 125 mm) a un conducto de evacuacion conectado
directamente con el exterior. Aconsejamos el uso de
tubo de diametro 125 mm para un mejor rendimiento
y
un menor nivel sonoro de la campana.
'
Filtrante: Esta campana puede ser transformada en un depurador de aire, si no existe ninguna
posibilidad de conectarla con el exterior.
En este caso la
circulacion del aire se realiza a traves de unas aperturas que usted debe hacer en el
mueble. Para que la campana funcione como depurador filtrante, es indispensable el
uso de dos filtros de
carbon activo, aue se suministran como accesorio aparte. Los filtros de carbon activo deben ser
sustituidos periodicamente para su correcto funcionamiento, al menos cada tres meses (segun la
frecuencia de
utilization
de la campana).
Montaje
v
fijacion al mueble:
-Los accesorios necesarios para la instalacion de la campana se encuentran en el interior de la misma.
-La campana debe instalarse a una distancia minima de
66
cm. de la superficie de la cocina.
-En la bolsa de accesorios que se suministran con la campana,
encontrarh 10s tornillos necesarios para la fijacidn
de la misma (fig. 1).
PANEL DE
MANDO CON CONMUTADOR DESLIZANTE
Este panel esta situado en la parte inferior de la campana y comprende:
-
Conmutador de
3
posiciones para el control del motor (posicibn OFF, 1' y 2 velocidad) (Ref. A).
-
Lampara de control del funcionamiento del motor (Ref. B).
-
Interruptor para la lampara de iluminacion (Ref. C).
-
Limpieza.
Siempre antes de efectuar cualquier
operacion asegurarse de que el cable de alimentacion no este
conectado y que el interruptor
este en posicion de paro. Limpiar la parte externa con un detergente
liquid0 no corrosivo y evitar el uso de productos de limpieza con abrasivos.
-
Camblo de la IAmpara.
Antes de sustituir la lampara asegurarse de que la campana no este conectada. Quitar el filtro de grasa y
cambiar la
lampara usando una lampara de potencia igual a la que se indica en las caracteristicas
tecnicas. Colocar el filtro nuevamente en su lugar.
IMPORTANTE:
No conectar la campana a una chimenea de humos, tuberias de aireacion o conductos de aire
caliente. Antes de conectar a
las tuberias, consultar las ordenanzas municipales sobre salida
de aires y pedir
permiso a la persona responsable del edificio. Asegljrese de que la
ventilacion es apropiada
incluso en el caso de utilizar simultaneamente la campana con otro
producto.
No freir nunca dejando 10s recipientes sin vigilancia ya que el aceite puede recalentarse o
incendiarse. En el caso de aceite ya
usado el riesgo de combustidn es mas elevado.
No utilizar nunca la campana en ambientes donde funcionen ya aparatos con descargas
conectadas
al exterior a menos que no se pueda asegurar una perfecta ventilacion de dicho
ambiente.
Para evitar posibles incendios, todos estos consejos y la limpieza periodica de 10s filtros de
grasa
deben seguirse rigurosamente.
Si se produce la averia del cable de suministro electrico, Bste debera ser cambiado por un
sewicio oficial o un agente autorizado.
Nunca flamear bajo la campana extractora.
1)
El aparato debe ser colocado de tal manera que
la
toma de mrriente sea accesible.
I1
-
Lirnpieza del filtro de grasa.
En virtud del uso
v
como minimo cada mes, 10s filtros de arasa deberan ser desmontados
v
lavados en
lavavajillas o en
agua caliente y detergente. En el caso de utilizar lavavajillas, es recomendable
colocarlos en
posicidn vertical para evitar que 10s restos de comida se depositen sobre el mismo.
Despues de haberlos enjuagado y secado colocarlos nuevamente en su iugar, actuando de forma inversa
que al desmontarlos.
EL
FABRICANTE DECLlNA TODA RESPONSABILIDAD EN CASO DE QUE NO SEAN OBSERVADAS
LAS
INDICACIONES DESCRITAS
PARA
LA
INSTALACI~N,
MANTENIMIENTO
y
uso
ADECUADAS
DE LA CAMPANA EXTRACTORA.
CERTlFlCADO DE GARANTIA
Con
period0 de vigencia de
1
afio y en caso de averia del aparato, la reparacidn se efectuara sin cargo
alguno salvo
ma1 uso o
manipulation
del mismo. El titular del aparato disfrutara en cada momento de
todos
10s derechos que la normativa vigente le conceda.
CONDlClONES DE VALIDU DE LA GARANTIA
-
No se podra atender reclamacidn alguna sin que se acompafie de la tarjeta de garantia debidamente
fechada y
sellada por el establecimiento vendedor.
-
Exija su cumpllmentacion al adqulrlr el aparato.
-
PARA
ESPANA
Y
PORTUGAL:
Cualquier
reparacidn en garantia debera efectuarse en alguno de 10s Servicios Oficiales de Asistencia
Tecnica.
-
PARA OTROS PAISES:
Cualquier
reparacidn en garantia debera efectuarse con el importador de nuestros productos.
El
FABRICANTE se reserva el derecho de efectuar cualquier mejora tecnoldgica o modificacion sin previo
aviso.
MANTENIMIENTO
Se aconseja dejar en funcionamiento el aparato durante unos 15 minutos despues de cocinar 10s
alimentos, para obtener la evacuacion completa del aire viciado.
