40

O aparelho deverá ser instalado por um técnico

qualificado, com conhecimento das normas de segurança e

de instalação em vigor. O fabricante rejeita qualquer

responsabilidade por eventuais danos a pessoas, animais pu

bens materiais no caso de incumprimento das directivas

fornecidas neste capítulo.

Ligações eléctricas

•

A ligação eléctrica da placa deve ser efectuada antes de

ligar o aparelho à rede.

•

A ligação eléctrica deve ser efectuada obedecendo às

directivas da empresa de fornecimento de energia local.

•

Certifique-se de que a tensão indicada na chapa de

características situada no fundo do aparelho

corresponde à da habitação na qual vai ser instalado.

•

A ligação à terra do aparelho é obrigatória por lei: utilize

exclusivamente condutores (incluindo o condutor de

terra) com o tamanho apropriado.

•

Para a ligação eléctrica, utilize um cabo de tipo

H05 RR-F como indicado na tabela “Tensão de

alimentação”.

O

cabo de alimentação

deve ser

suficientemente comprido para permitir a

remoção da placa da bancada de trabalho e deve

ser colocado de forma a evitar danos e

sobreaquecimento provocado pelo contacto com a base

da própria placa.

Não utilize extensões.

Tensão de alimentação

Se a placa já possuir cabo de alimentação, siga as

instruções da etiqueta colocada no cabo de

alimentação.

Efectue a ligação à rede fixa através de um

seleccionador multipolar com uma distância mínima entre

os contactos de 3 mm.

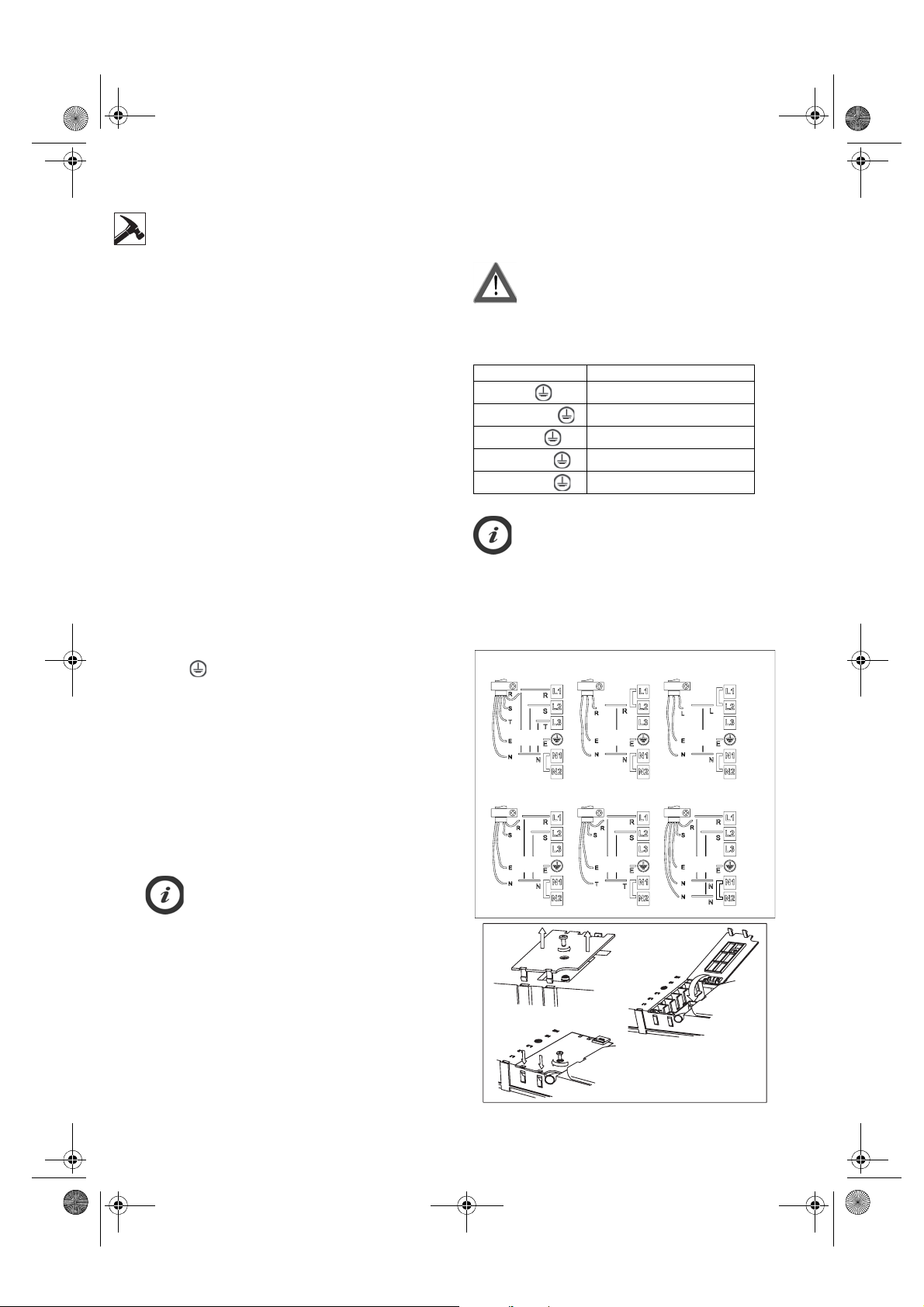

Ligação à régua de terminais

Ligue o cabo de terra amarelo/verde ao terminal com o

símbolo . Esse cabo deve ser mais comprido que os

outros.

1.

Retire a tampa da régua de terminais (

A

)

desapertando o parafuso e insira a tampa na dobradiça

(

B

) da régua de terminais.

2.

Retire cerca de 70 mm da bainha do cabo de

alimentação

3.

Retire cerca de 10 mm da bainha dos fios. Insira o cabo

de alimentação no fixador do cabo e ligue os fios à

régua de terminais como indicado no esquema de

ligação colocado junto à régua de terminais.

4.

Fixe o cabo de alimentação com o fixador do cabo.

5.

Feche a tampa (

C

) e aperte-a na régua de terminais

com o parafuso removido - ponto (1).

A cada ligação à alimentação da rede, a placa

efectua uma verificação automática durante alguns

segundos.

INSTALAÇÃO e LIGAÇÃO ELÉCTRICA

Condutores Quantidade x dimensões

230V ~ +

3 X 4 mm

2

230-240V ~ +

3 X 4 mm

2

(apenas Austrália)

230V 3 ~ +

4 X 1,5 mm

2

400V 3N ~ +

5 X 1,5 mm

2

400V 2N ~ +

4 X 1,5 mm

2

230V

230V

230V

230V

230V

230V

230V

230V

230V

230V

230V

A

B

C

400V 3N ~ 230V ~

230-240V~APENAS PARA AU

230V~APENAS PARA RU

400V 2N ~

230V 3~

APENAS PARA A BÉLGICA

400V 2N~

APENAS PARA A HOLANDA

41902022P.fm Page 40 Monday, June 23, 2008 12:39 PM
