da faixa de (–50 a +100) °C, pois isto pode causar dano irre-
versível ao produto.
Supressor de ruído
Na utilização do controlador para acionamento de cargas
indutivas como bobinas solenoides, contatoras, motores, re-
lés, entre outros, recomenda-se a instalação de um circuito
supressor em paralelo com os terminais da bobina (A1 e A2),
conforme descrito na ilustração abaixo e na norma técnica
NBR5410. Isso porque as cargas indutivas (bobinas) geram
ruídos quando são desativadas que interferem no funciona-
mento do controlador ocasionando erros.
Parâmetros
Cd Código de acesso: para alterar os valores dos parâmetros, é ne-
cessário ajustar o valor de Cd = 28. Se isto não for feito os valores dos
parâmetros poderão ser apenas visualizados, mas não alterados. Es-
te parâmetro evita que pessoas não autorizadas alterem os valores
programados.
r0 Diferencial: este parâmetro define a diferença de temperatura en-
tre liga e desliga do relé. Por exemplo, caso o aparelho seja configu-
rado com setpoint = 5 C e r0 = 2 C, o relé é acionado até a tempera-
tura atingir 5 C. Quando então ele desliga e só volta a ligar quando
temperatura atingir 7 C (5 C + 2 C).
r1 Menor setpoint permitido: define o menor valor de temperatura
que o usuário pode ajustar para o setpoint. Evita que um valor muito
baixo seja ajustado por engano.
r2 Maior setpoint permitido: define o maior valor de temperatura
que o usuário pode ajustar para o setpoint. Evita que um valor muito
alto seja ajustado por engano.
r3 Ação: se o aparelho for utilizado em um processo de refrigeração,
deve-se configurar o parâmetro “r3 = rE”. Caso o aparelho seja utili-
zado em um processo de aquecimento deve-se configurar “r3 = Aq”.
r4 Calibração do sensor: o valor configurado neste parâmetro é adi-
cionado a temperatura medida pelo sensor. Com este parâmetro po-
de-se corrigir eventuais desvios de temperatura, como no caso da
troca do sensor.
r9 Retardo na energização do aparelho: define um período de tem-
po, após a energização do aparelho, no qual os relés permanecem
desligados. Neste período o aparelho funciona apenas como um indi-
cador de temperatura, quando acionado qualquer tecla aparecerá no
visor a sigla “AP” atrasado na partida, aguarde o período para que os
reles funcionem conforme programação. Quando existem vários apa-
relhos ligados na mesma rede elétrica o r9 evita que todos sejam li-
gados ao mesmo tempo na partida e sobrecarreguem a rede. Neste
caso programam-se diferentes valores de r9 para cada aparelho.
C1 Retardo após acionamento do relé 1: após o acionamento do re-
lé, o mesmo permanecerá ligado, independente da temperatura, pe-
lo período de tempo definido em C1. Este parâmetro evita picos de
tensão na rede.
C2 Retardo após desacionamento do relé 1: após o desligamento do
relé, o mesmo permanecerá desligado, independente da temperatu-
ra, pelo período de tempo definido em C2. No caso da utilização de
compressores de refrigeração este parâmetro permite um tempo pa-
ra que a temperatura e pressão do gás se reduzam antes da nova
partida. Com isso reduz-se a corrente de partida e prolonga-se a vida
do equipamento.
C4 Relé 1 ligado em caso de falha do sensor: define, em caso de fa-
lha do sensor, se o relé 1 permanecerá continuamente ligado C4 = Si
ou desligado C4 = no.
d0 Modo de funcionamento: define o modo de funcionamento do
segundo relé:
Degelo Elétrico (EL): neste modo o relé 2 é acionado de acordo
com as temporizações mostradas na figura abaixo, sendo que toda
vez que o relé 2 é ligado o relé 1 é forçado a desligar.
Degelo por Gás Quente (GA): neste modo o relé 2 é acionado
de acordo com as temporizações mostradas na figura abaixo, sendo
que toda vez que o relé 2 é ligado o relé 1 é forçado a ligar.
Timer Cíclico (tC): neste modo o acionamento do relé 2 ocorre
com a sequência de temporização mostradas na figura abaixo, inde-
pendente do acionamento do relé 1.
Resfriador de Leite (rL): neste modo toda vez que o relé 1 é aci-
onado, de acordo com a temperatura, o relé 2 também é acionado.
Quando o relé 1 desliga, o relé 2 permanece acionado pelo tempo
d2. Após, ele é acionado de acordo com a sequência da figura abaixo,
até que o relé 1 volte a ser acionado.
d1 Tempo do relé 2 desligado: determina o tempo que o relé 2 per-
manece desligado, conforme a sequência cíclica mostrada na figura
acima.
d2 Tempo do relé 1 ligado: determina o tempo que o relé 2 perma-
nece ligado, conforme a sequência cíclica mostrada na figura acima.
d4 Relé 2 acionado na partida: define, na energização do aparelho,
se o relé 2 inicia ligado ou desligado.
d5 Atraso do degelo na partida: define um atraso para o degelo na
partida, d4 = Si. Caso não esteja programado um degelo na partida, o
primeiro degelo ocorre após o tempo “d1+d5”. Este parâmetro é ig-
norado se o aparelho estiver no modo tC ou rL.
d6 Visor travado durante degelo: com d6 pode-se travar no visor a
temperatura indicada no início do degelo, para evitar que um even-
tual aumento de temperatura seja mostrado. Após o ciclo de degelo
a indicação de temperatura é destravada.
d7 Tempo de drenagem: após o degelo, o relé 1 permanecerá desli-
gado pelo tempo d7 para permitir que a água na superfície do evapo-
rador escorra.
d8 Unidade de tempo do parâmetro d1: define se a unidade do pa-
râmetro d1 é em horas d8 = hr, minutos d8 = nl ou segundos d8 = SE.
d9 Unidade de tempo do parâmetro d2: define se a unidade do pa-
râmetro d2 é em horas d9 = hr, minutos d9 = nl ou segundos d9 = SE.
L0 Diferencial do alarme: este parâmetro define o diferencial do
alarme.
L1 Limite inferior do alarme: define o limite inferior do alarme.
L2 Limite superior do alarme: define o limite superior do alarme.
L3 Modo da cor do display: define o modo de funcionamento do dis-
play:
0 = Alarme atuando dentro da faixa: quando a temperatura medida
estiver dentro da faixa definida pelos parâmetros L1 e L2, o display
ficará vermelho; fora desta faixa ficará verde.
1 = Alarme atuando fora da faixa: quando a temperatura medida es-
tiver fora da faixa definida pelos parâmetros L1 e L2, o display ficará
vermelho; dentro desta faixa ficará verde.
2 = Conforme funcionamento do relé: quando o relé estiver ligado, o
display ficará vermelho; quando o relé estiver desligado, ficará verde.
3 = Verde: neste modo o display ficará verde.
4 = Vermelho: neste modo o display ficará vermelho.
5 = Laranja: neste modo o display ficará laranja.

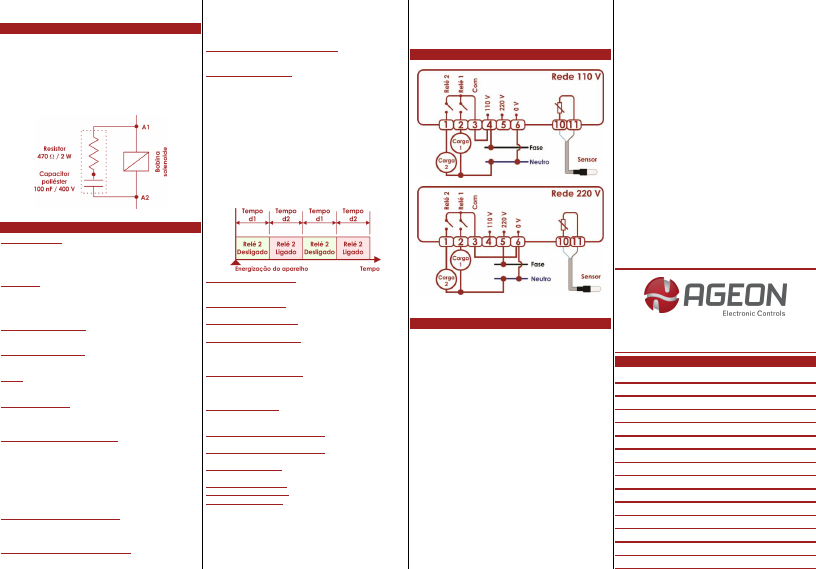

Esquema de ligação elétrica
Garantia
A AGEON assegura aos proprietários-consumidores, do seu controla-
dor, garantia contra qualquer defeito de material ou de fabricação
que em qualquer deles se apresentar conforme descrito a seguir:
O prazo desta garantia de vinte e um meses é suplementar a legal, de
três meses, totalizando dois anos de garantia contado a partir da da-
ta de compra, comprovada através da nota fiscal e do número de sé-
rie impresso no produto.
Verificado eventual defeito de fabricação no prazo desta garantia, o
proprietário-consumidor deverá enviar o produto defeituoso para a
matriz da empresa na Grande Florianópolis/SC. O proprietário-
consumidor será responsável pelas despesas e pela segurança do
transporte do produto para remessa até a matriz da empresa, e sua
posterior devolução.
O exame e o reparo do produto, dentro do prazo de garantia, só po-
derão ser efetuados pela AGEON, sob pena de extinção desta garan-
tia.
No prazo de validade da garantia a troca de partes, peças e compo-
nentes eventualmente defeituosos será gratuita, assim como os ser-
viços de mão-de-obra necessários, desde que fique comprovado pelo
departamento técnico da AGEON, o defeito de matéria-prima e/ou
de fabricação.
Exclui-se desta garantia o conserto de produtos danificados em de-
corrência:
- do uso do produto em desacordo com a finalidade e as
aplicações para as quais foi projetado;
- do desgaste natural do produto;
- do descumprimento das orientações contidas no ma-
nual do produto, ou de qualquer outra orientação de uso contida no
produto;
- do uso inadequado do produto;
- da violação, modificação ou adulteração do lacre ou se-
lo de garantia do produto;
- do conserto, ajuste ou modificação do produto que não
tenham sido realizados pela AGEON;
- da ligação do produto em instalações elétricas inade-
quadas, ou sujeitas a flutuações excessivas, ou diferente da reco-
mendada no manual do produto;
- de acidentes, quedas, exposição do produto à umidade
excessiva ou à ação dos agentes da natureza, ou imersão do produto
em meios líquidos.
Não são objetos desta garantia:
- os danos na embalagem e no acabamento externo do
produto;
- o produto cujo número de série que o identifica estiver
de qualquer forma adulterado, violado ou rasurado;
- o produto cuja respectiva nota fiscal de aquisição apresentar rasu-
ras, modificações ou quaisquer outras irregularidades.
A presente garantia limita-se exclusivamente ao reparo, modificação
ou substituição dos produtos que comprovadamente apresentem de-
feito de material ou de fabricação. A AGEON não se responsabiliza
por danos, de qualquer natureza, causados a outros equipamentos
ou acessórios que não sejam de sua fabricação ou ainda por eventu-
ais perdas e danos, lucros cessantes ou quaisquer outros danos
emergentes ou consequentes.
vx.x.1
www.ageon.com.br
Anotações
